Альбом технических решений. Конструкция навесной фасадной системы с воздушным зазором «Симплекс-А-0з» для облицовки композитными кассетами (DWG)

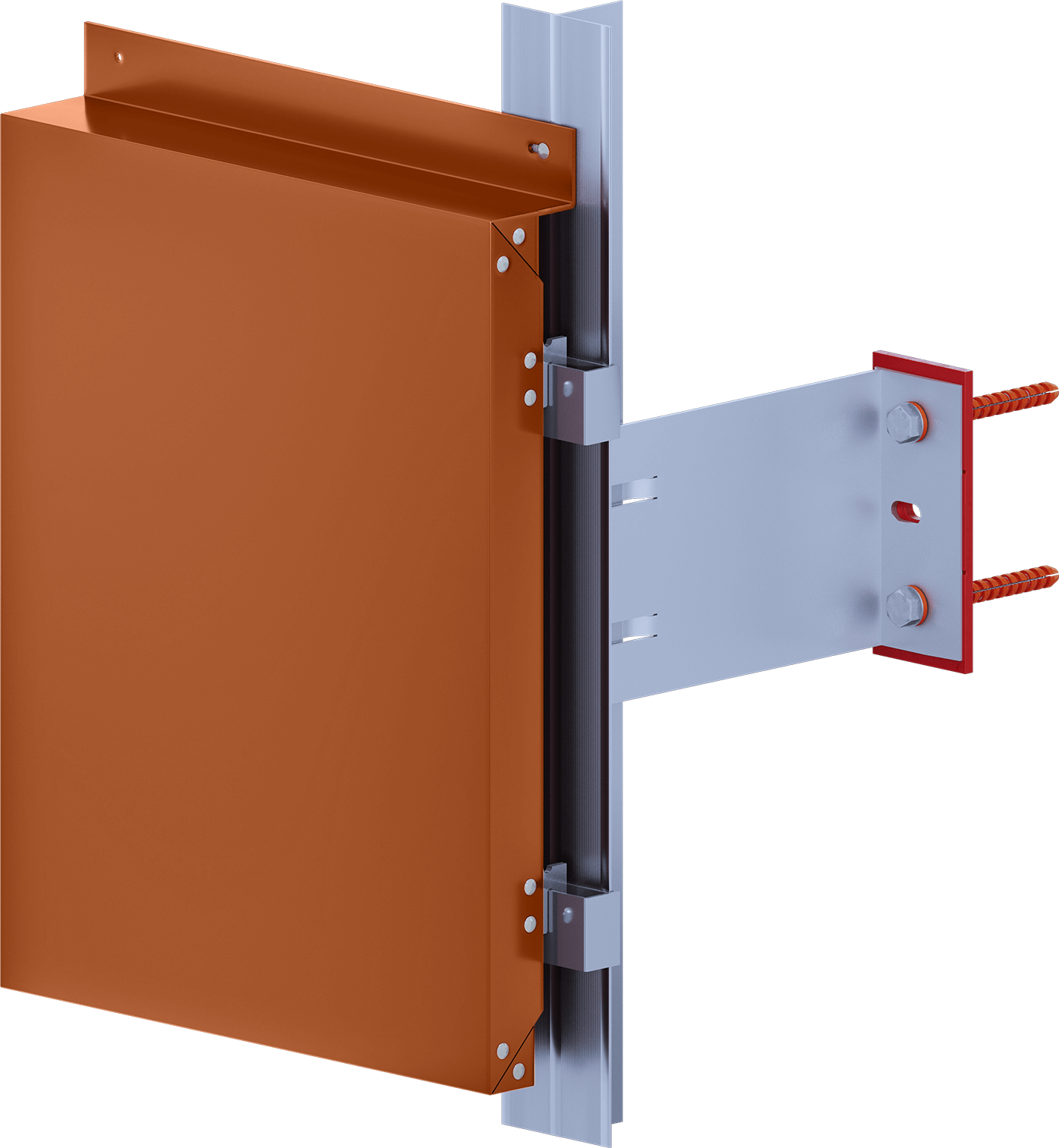

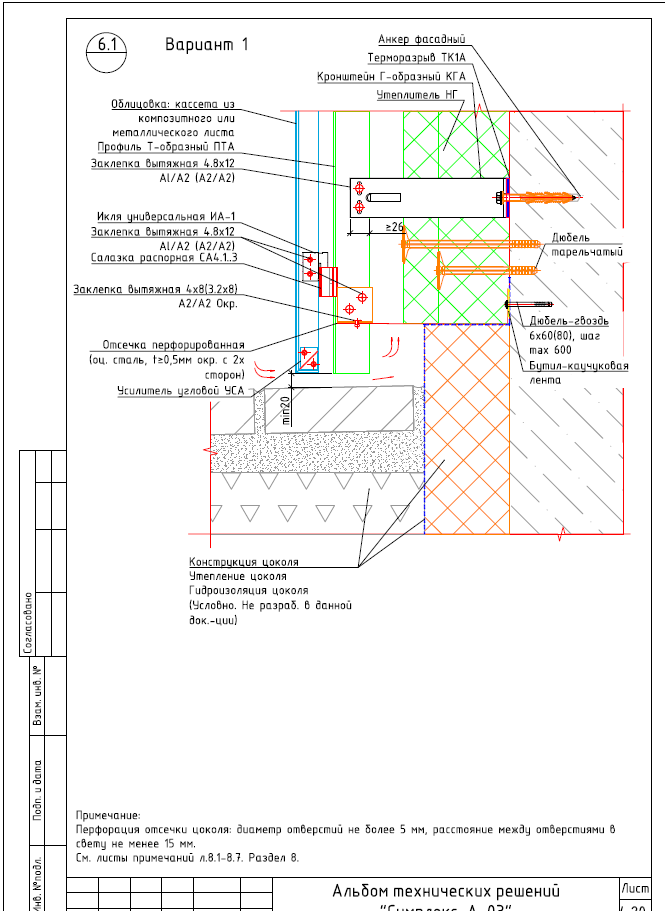

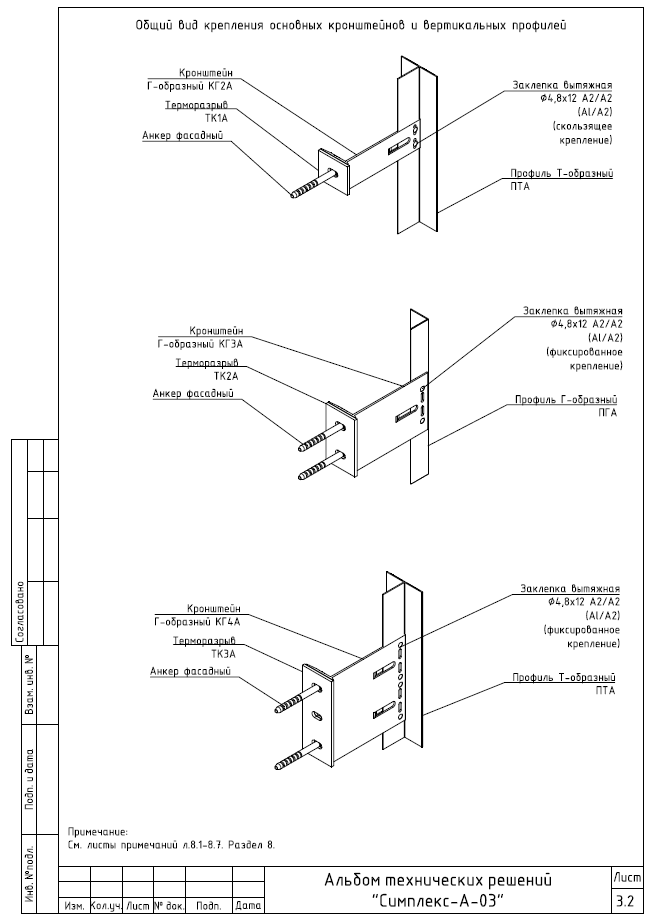

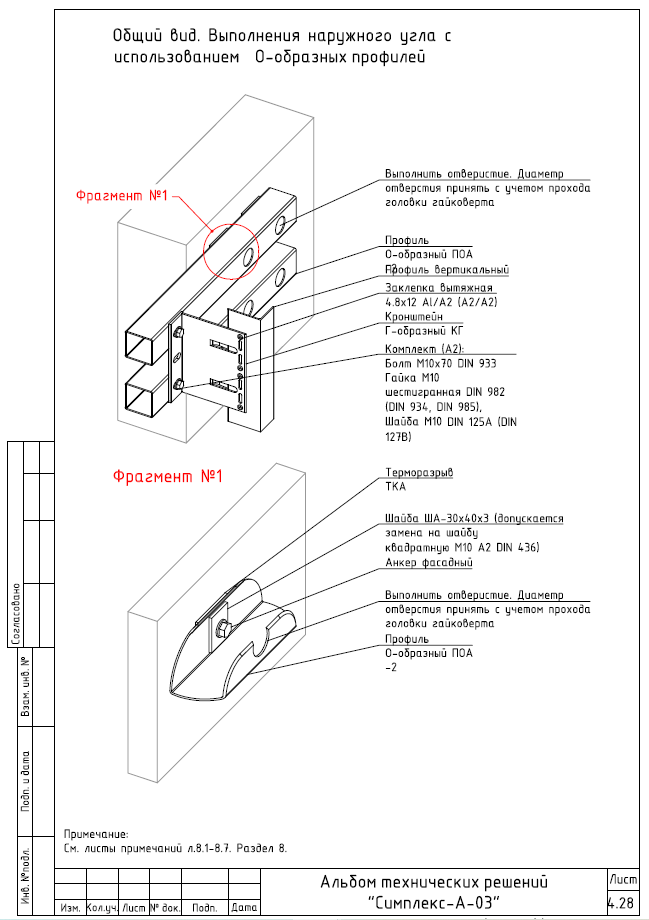

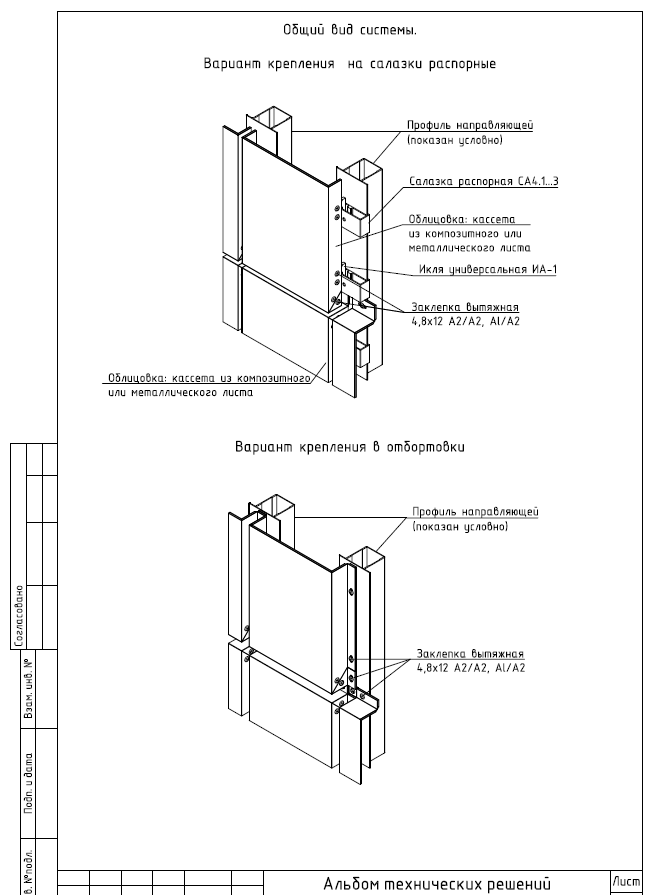

Композит — это архитектурная свобода. Пластичность материала, лёгкость и широчайшая палитра цветов позволяют реализовывать фасады любой геометрической сложности: от строгой сетки офисных зданий до плавных кривых линий объектов будущего. Но реализовать эту свободу без потери надёжности способна только выверенная до миллиметра несущая система. Алюминиевая подсистема «Симплекс - А - 03» — это инженерная основа для навесных вентилируемых фасадов с облицовкой алюминиевыми композитными панелями. Конструкция ориентирована на скоростной монтаж, высокую геометрическую точность и невидимые крепления, формирующие «чистую» поверхность фасада. Скачайте альбом технических решений в формате DWG для навесного вентилируемого фасада из алюминия с облицовкой композитными кассетами. О системе: Навесная фасадная система «Симплекс - А - 03» — это конструктивное решение на базе алюминиевых направляющих и кронштейнов, адаптированное под монтаж композитных панелей. Система предусматривает вертикальную или горизонтально-вертикальную компоновку профилей, обеспечивающую жёсткость основания при минимальном весе. Воздушный зазор рассчитан на эффективную вентиляцию тыльной стороны панелей, что исключает вспучивание и деформацию материала даже при экстремальных солнечных нагрузках. Конструкция креплений позволяет нивелировать неровности несущего основания в трёх плоскостях, гарантируя идеально ровную плоскость фасада. Важно! Материалы альбома носят справочный характер. Для разработки рабочей документации необходимо использовать действующие Технические свидетельства и протоколы огневых испытаний (ГОСТ 31251-2008). Сечения профилей и состав элементов системы «Симплекс - А - 03» определяются на этапе проектирования под конкретный объект на основании прочностных расчётов. Номенклатура изделий может быть скорректирована производителем. Актуальные данные по конфигурации и маркировке профилей запрашиваются напрямую у компании Simplex Fasad.
