B-AL - гнутые алюминиевые опоры освещения

Name: B-AL - гнутые алюминиевые опоры освещения
Brand: Lunga

Обновлено 9 месяцев назад

Описание

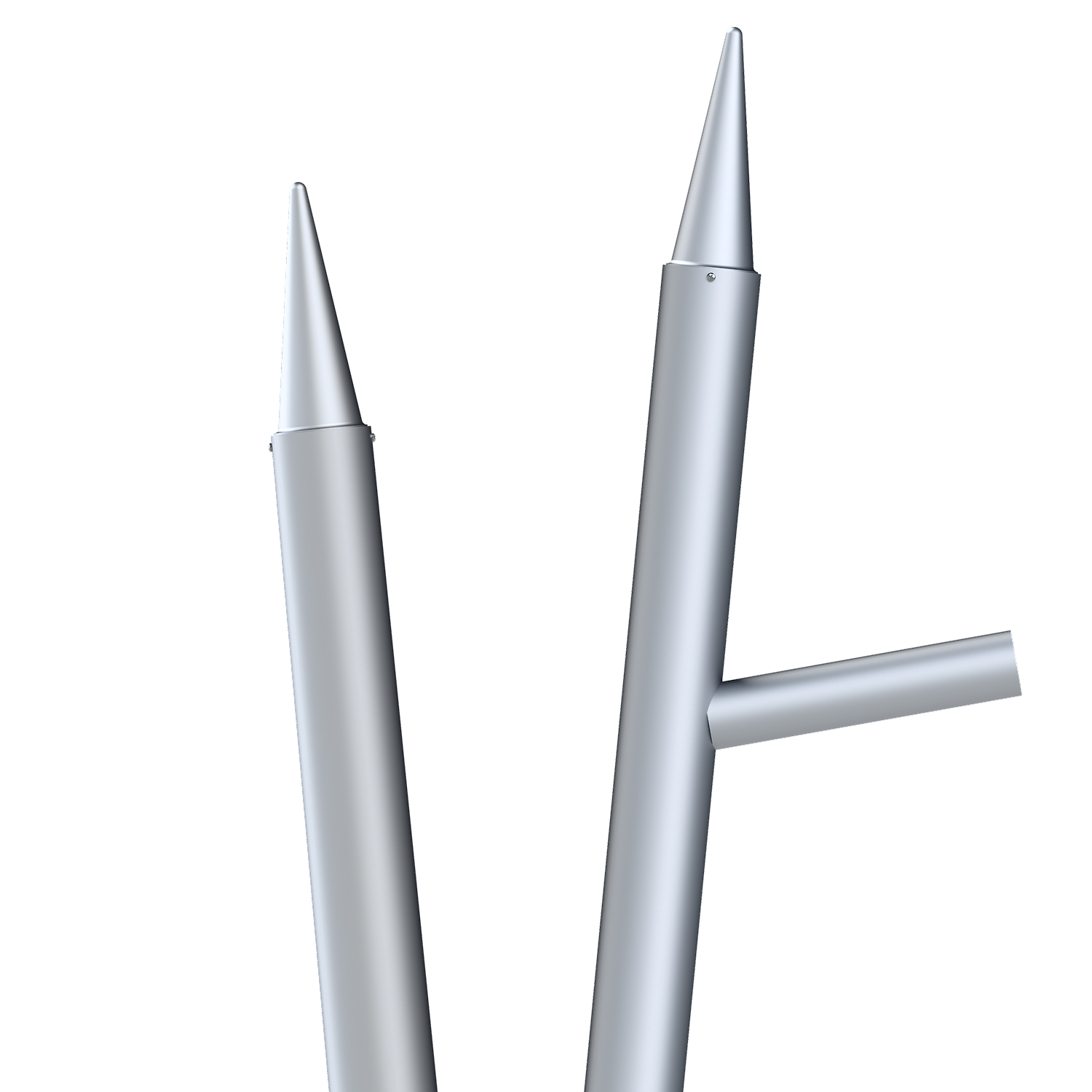

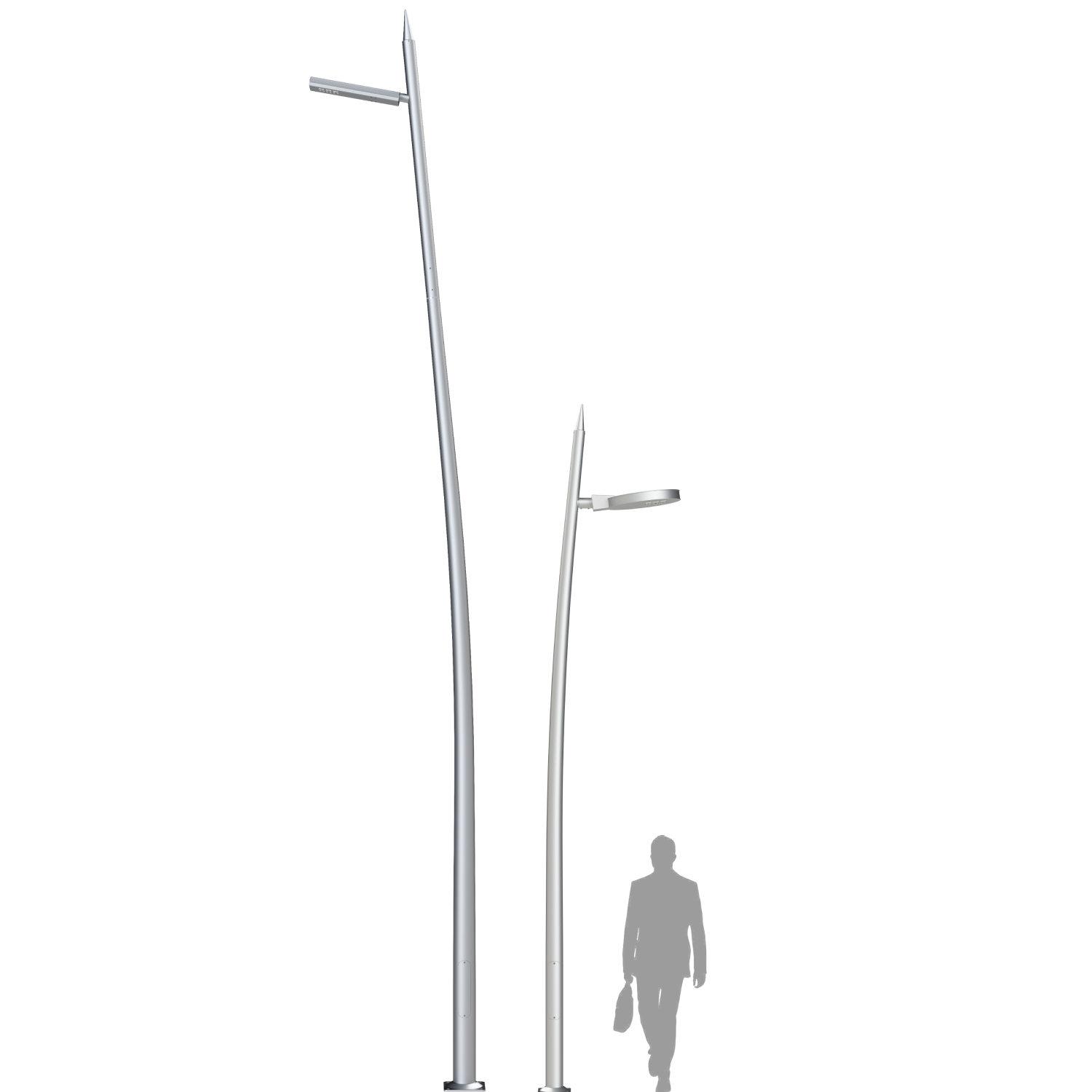

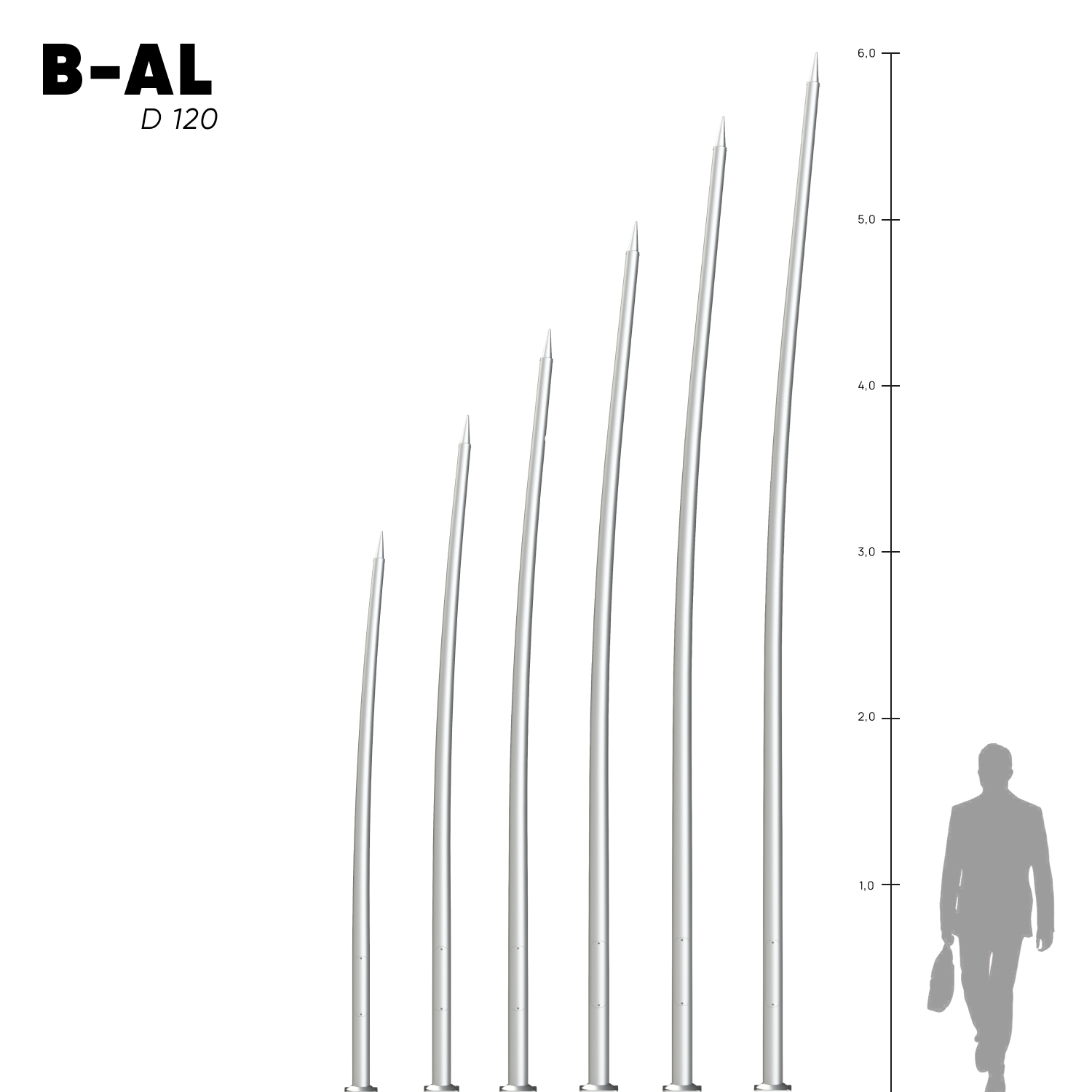

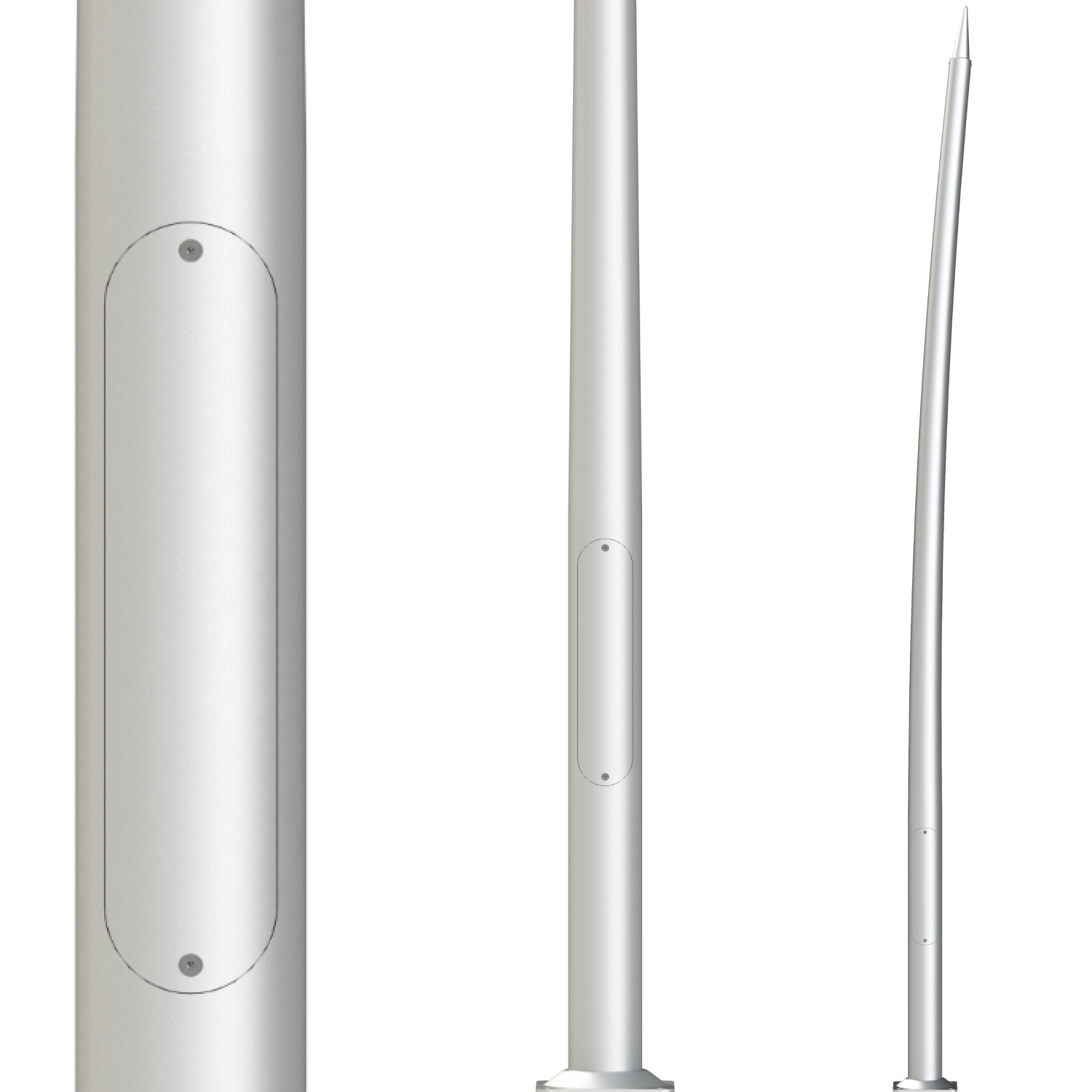

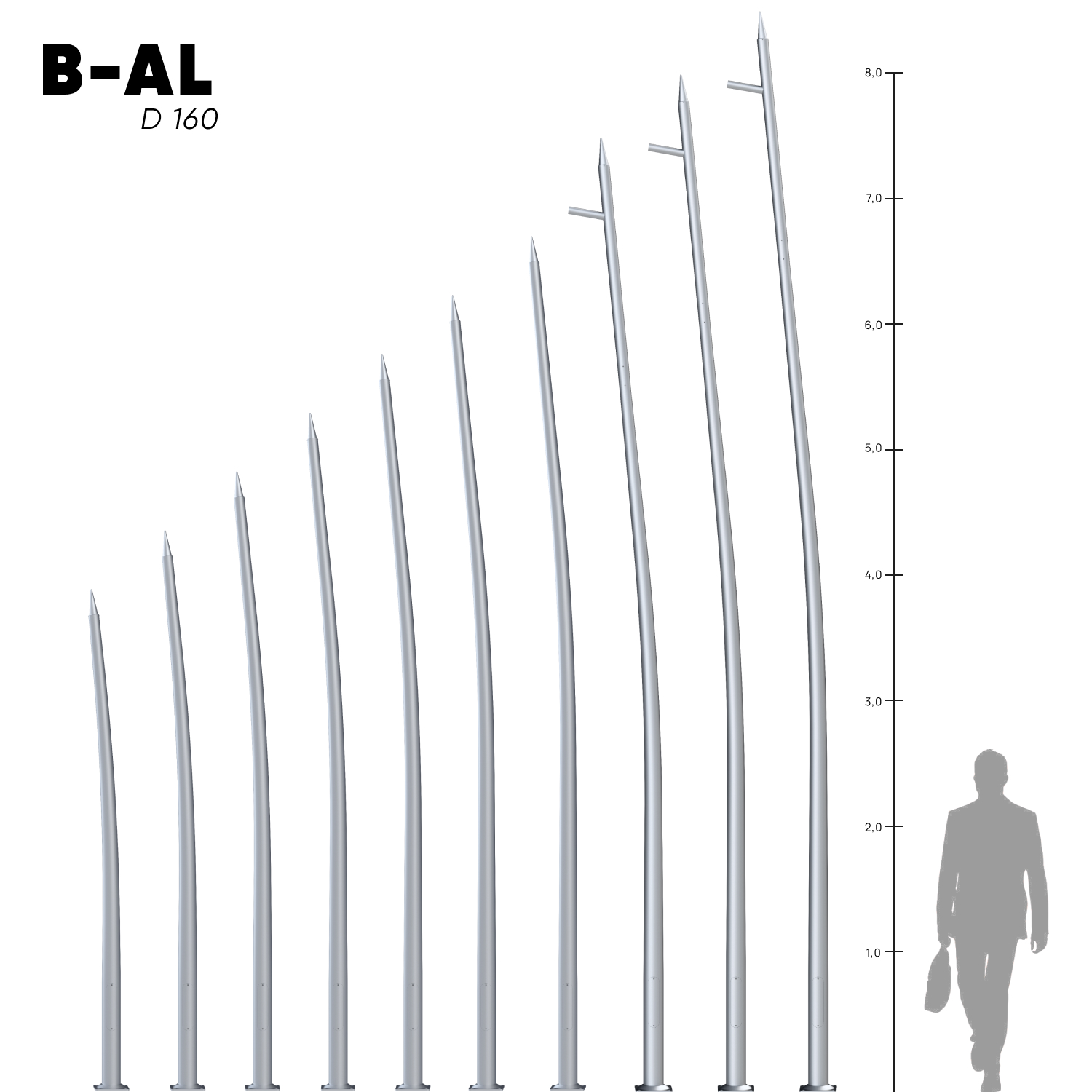

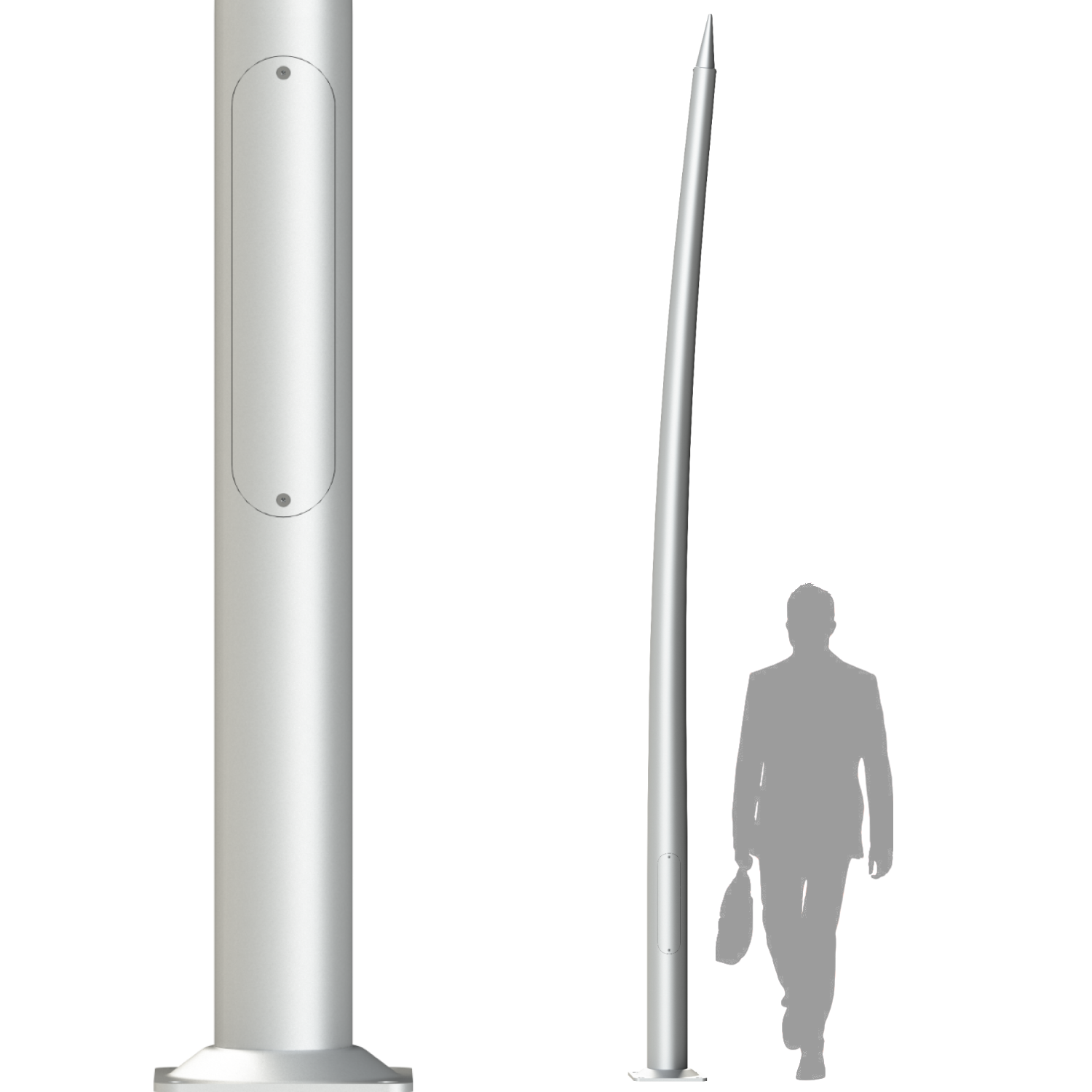

B-AL - серия цилиндрическо-конусных-изогнутых бесшовных опор. Продукция изготовлена из шлифованного алюминия сплав 6060, угол отклонения от вертикали 5,5°. Высота от 3,0 м. до 8,0 м., толщина стенки 4,0мм, диаметры у основания ∅120мм ; ∅160мм, диаметр вершины ∅76мм. Гарантийный срок изделий 5 лет. Эксплуатационный срок от 20 лет;(LUNGA, Россия). В серии представлены модели со встроенным кронштейном. Доступно 11 цветов: Серебро, Сталь, Шампань, Золото, Черный, Бронза, Коньяк, Шоколад, Амарант, Бордо, Пудра и Порошковая краска RAL. Алюминиевые опоры освещения производства Лунга, вся дополнительная информация доступна на нашем официальном сайте: lunga.pro

Файлы для скачивания

Формат	Файл	Размер	Версия
xml	Материалы.xml	14 KB	—
dwg	B-AL.dwg	1.7 MB	AutoCAD 2018+
gsm	B-AL-B1.gsm	25 KB	—
gsm	B-AL.gsm	31 KB	—
rfa	B-AL B-1 .rfa	1.1 MB	Revit 2021
rfa	B-AL .rfa	1.1 MB	Revit 2021

Типоразмеры (3)

Наименование	Марка ADSK Марка	Масса ADSK Масса	LUNGA Артикул	Описание
B-AL 7.5-160-60-4	B-AL 7.5-160-60-4	32.3	УТ000017973	B-AL-B1-7,5-160-60 - цилиндрическо-конусная-изогнутая бесшовная опора. Изготовлена из шлифованного алюминия сплав 6060 (анодированного в цвет: серебро, графит, шампань, черный, бронза, коньяк/Порошковая краска RAL), угол отклонения от вертикали 20°. Высота 7,5 м., толщина стенки 4,0мм, ∅ у основания 160мм, ∅ окончания посадочного кронштейна 60мм, угол к горизонту 10°; Вес 33,3 кг. Гарантийный срок 5 лет. Эксплуатационный срок 20 лет;(LUNGA, Россия)
B-AL 8.0-160-60-4	B-AL 8.0-160-60-4	34.7	УТ000016788	B-AL-B1-8,0-160-60 - цилиндрическо-конусная-изогнутая бесшовная опора. Изготовлена из шлифованного алюминия сплав 6060 (анодированного в цвет: серебро, графит, шампань, черный, бронза, коньяк/Порошковая краска RAL), угол отклонения от вертикали 20°. Высота 8,0 м., толщина стенки 4,0мм, ∅ у основания 160мм, ∅ окончания посадочного кронштейна 60мм, угол к горизонту 10°; Вес 34,3 кг. Гарантийный срок 5 лет. Эксплуатационный срок 20 лет;(LUNGA, Россия)
B-AL 8.5-160-60-4	B-AL 8.5-160-60-4	37	УТ000018206	B-AL-B1-8,0-180-60 - цилиндрическо-конусная-изогнутая бесшовная опора. Изготовлена из шлифованного алюминия сплав 6060 (анодированного в цвет: серебро, графит, шампань, черный, бронза, коньяк/Порошковая краска RAL), угол отклонения от вертикали 20°. Высота 8,0 м., толщина стенки 4,0мм, ∅ у основания 180мм, ∅ окончания посадочного кронштейна 60мм, угол к горизонту 10°; Вес 40,2 кг. Гарантийный срок 5 лет. Эксплуатационный срок 20 лет;(LUNGA, Россия)

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Светотехнические изделия
Материалы	Анодированный алюминий, Алюминий, Алюминиевый композитный материал
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Наименование ADSK Наименование	Опора алюминиевая
Изготовитель	Лунга
Материал	Алюминий (Анодирование, цвет "Серебро")
Обозначение фланца	Ш-К290-Мц230-12-М20-4
Рекомендуемый фундамент	ФШ-2.0-М20-4
