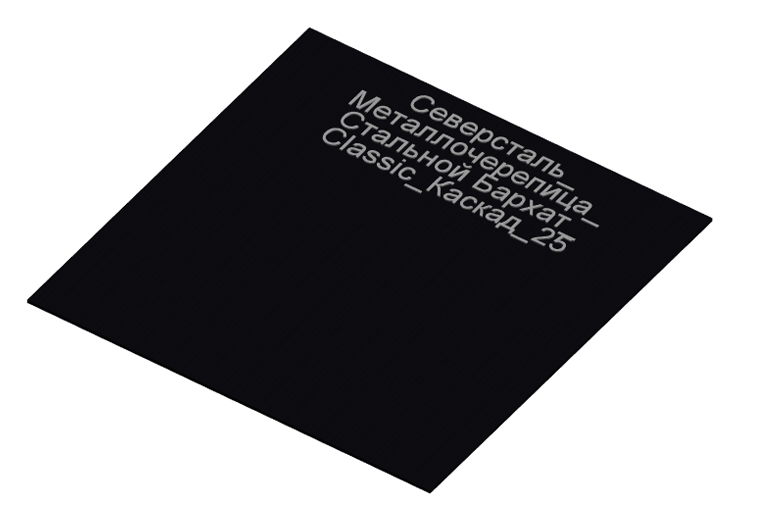

Металлочерепица Стальной бархат Classic, профиль Каскад, RAL 9005

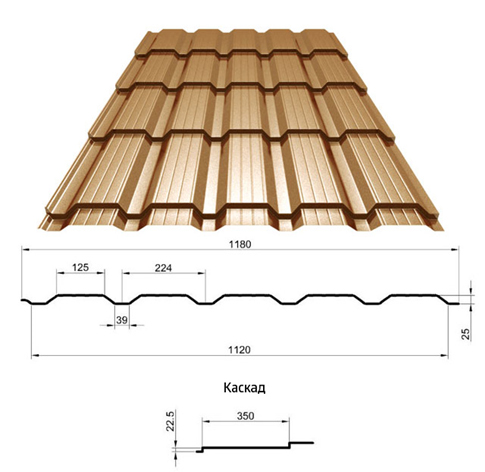

Версия Revit 2017. Представленное системное семейство перекрытия разработано для возможности подсчета общей площади покрытия металлочерепицей нескольких типов производителя Северсталь, а также для отражения достоверного визуального образа металлочерепицы в 3D модели и на разрезах в чертежах. Профиль сечения металлочерепицы задан с помощью встроенной функции перекрытия - Несущая оставляемая опалубка. Визуальный образ задан через настройку материала – Выдавливание (применение черно-белой текстуры). Заполнены параметры для представленных типов Кровель – условия применения, толщина металлопроката, масса цинка, толщина покрытия, тип покрытия, изображение профилей. Заведены цвета по таблице RAL возможные для заказа у производителя Северсталь. На демонстрационном листе представлены 2 ведомости материалов для возможного копирования в проект (черновая по разным категориям со всеми заполненными параметрами и чистовая). Также на листе замоделены примеры по типам Металлочерепицы на плане и в 3D, которые могут быть скопированы в проект для дальнейшего использования в проекте.
