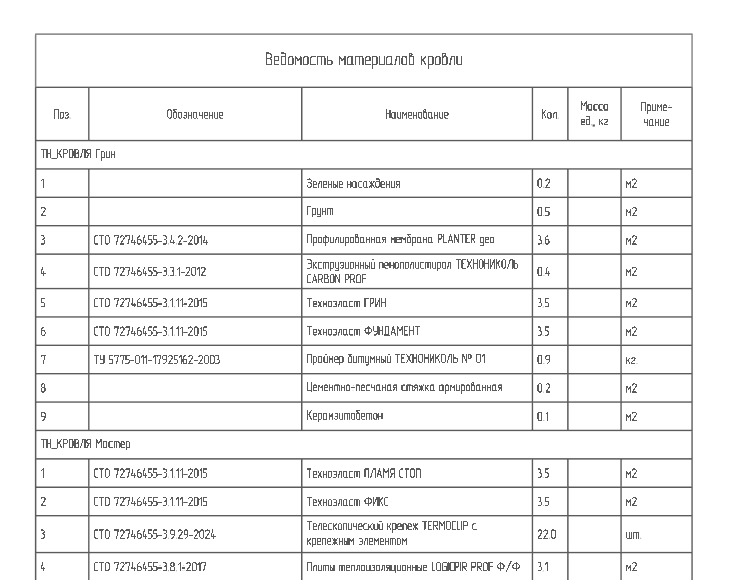

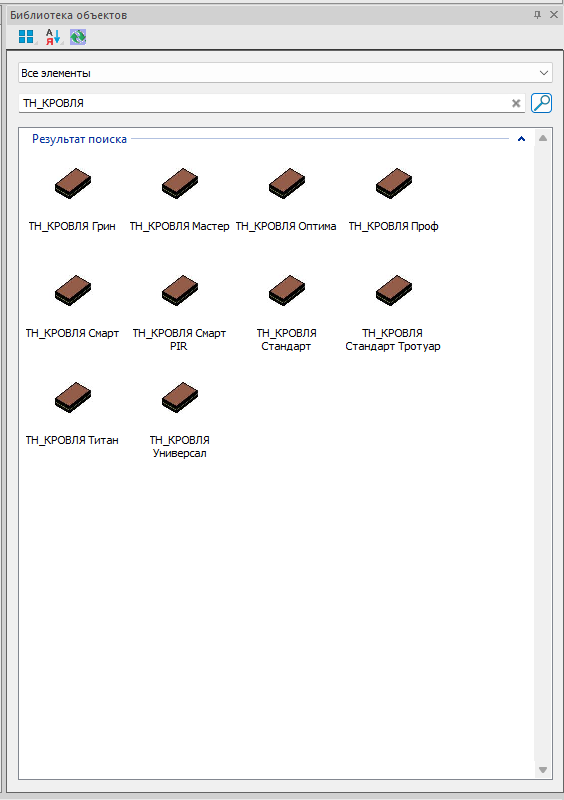

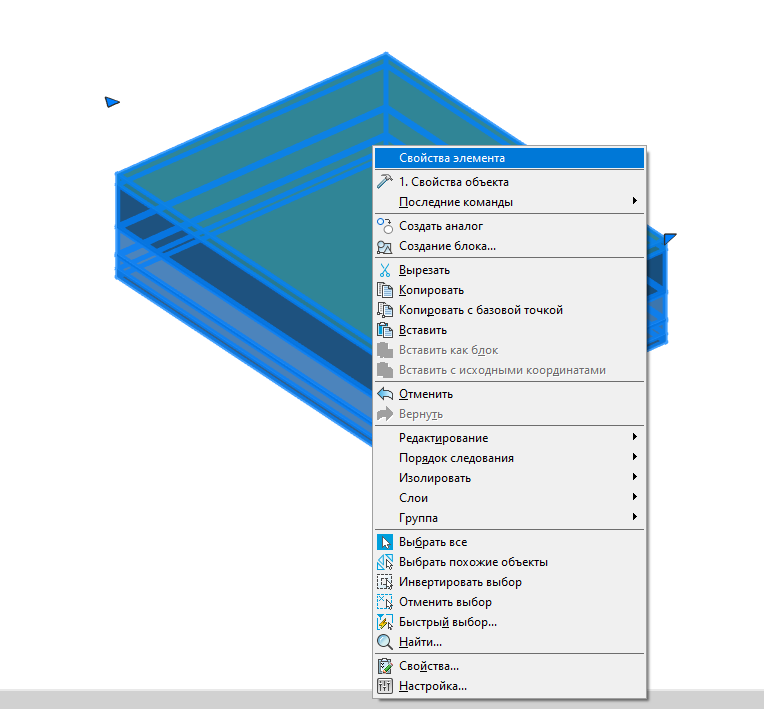

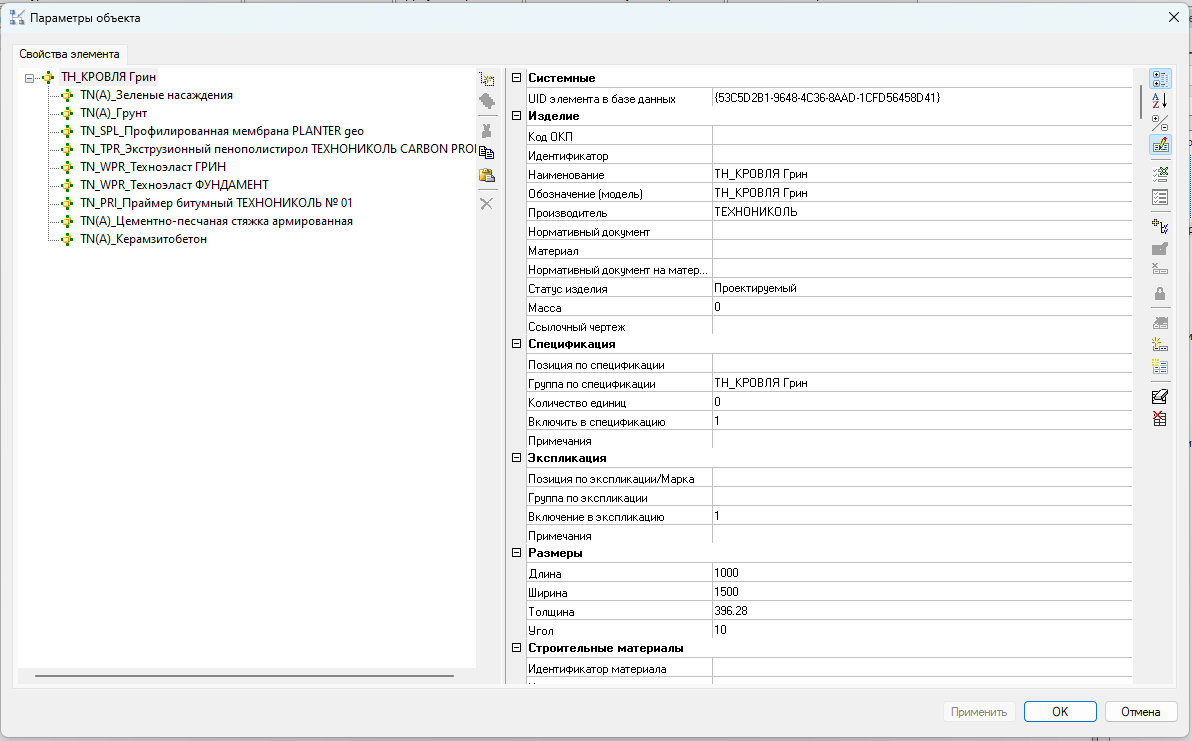

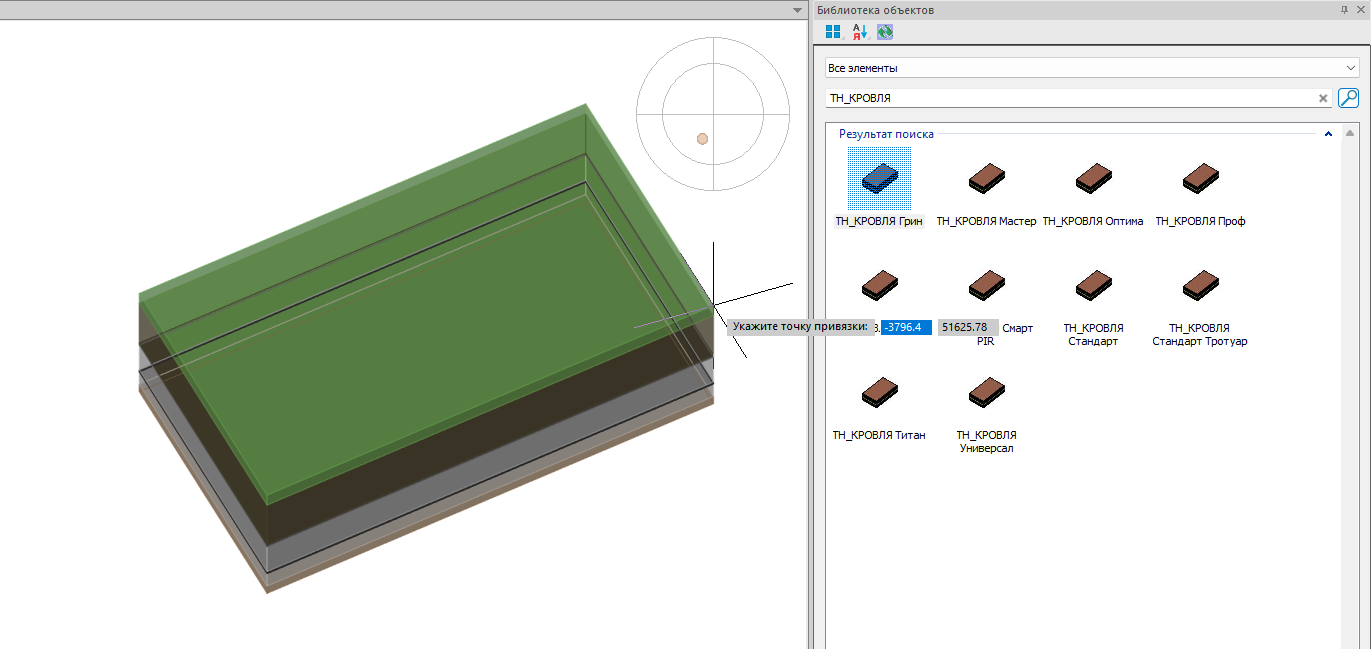

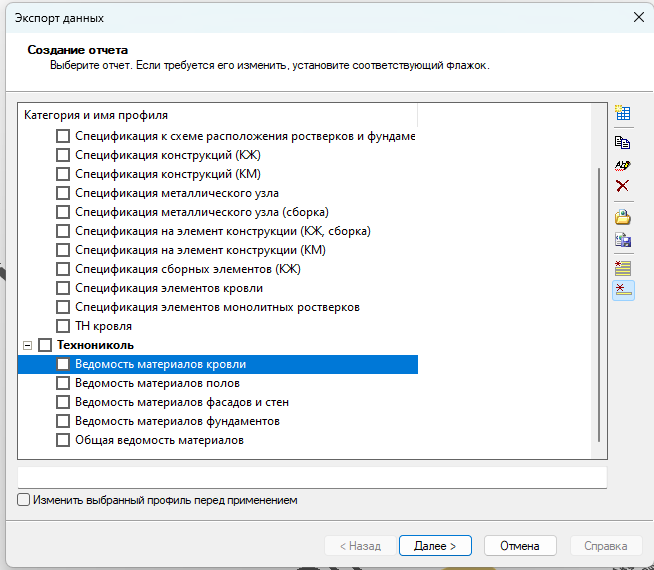

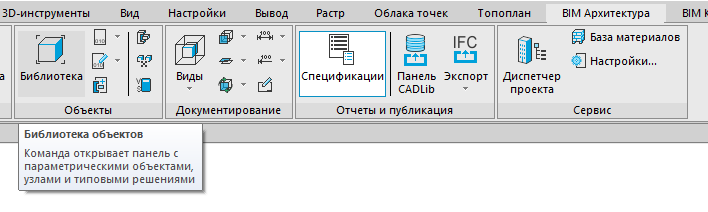

Создание многослойной конструкции с использованием материалов из каталога ТЕХНОНИКОЛЬ На ленте во вкладке «BIM Архитектура» → панель «Объекты» выбрать команду «Библиотека». Найти соответствующую строительную поверхность в открывшемся окне «Библиотека объектов». В окне «Результат поиска» выбрать необходимую поверхность двойным нажатием. Кликнув по объекту, появляются ручки растягивания, потянув за которые можно удлинить или сделать шире объект. Задать толщину, наименование, цвет и тип штриховки слоям можно кликнув правой кнопкой мыши на объект и выбрать «Свойства элемента». В появившимся окне мы можем видеть параметры конструкции. Для изменения толщины, цвета и штриховки отдельны слоёв выбираем нужный слой из окна иерархии объекта и можно вручную редактировать эти параметры. Формирование ведомостей многослойных конструкций Во вкладке «BIM Архитектура» на панели «Отчеты и публикации» выбрать команду «Спецификатор»; В открывшемся окне переходим в «Мастер экспорта данных»; Выбираем необходимый профиль спецификации, нажать «далее», а затем «Готово». После указать место вставки «Ведомости».
