Гибкие вставки FKr

Name: Гибкие вставки FKr
Brand: Р-Климат

Обновлено в 2021 году

Описание

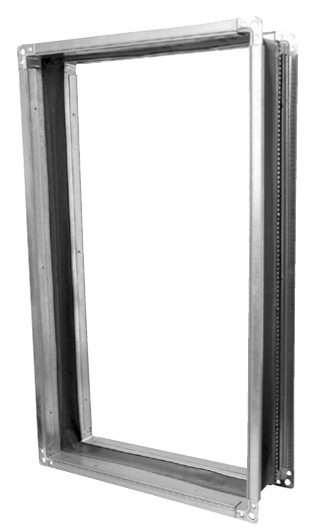

Версия Revit 2017. Представленное семейство моделей разработано с учетом технической документации компании SHUFT и правил оформления проектной/рабочей документации. Так же в каталоге разработаны все необходимые спецификации для автоматического подсчета номенклатуры всех изделий. Гибкие вставки серии FKr для прямоугольных воздуховодов предназначены для соединения различных элементов вентиляционных систем прямоугольного сечения соответствующего типоразмера. Выполняют функцию вибропоглощения для пресечения распространения вибрации отдельных элементов на всю вентиляционную систему. Корпус вставки выполнен из оцинкованной стали, в середине закреплена лента ПВХ, обеспечивающая герметичность канала.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	bimlib_gibkayavstavka_fkr_shuft.rfa	752 KB	Revit 2017

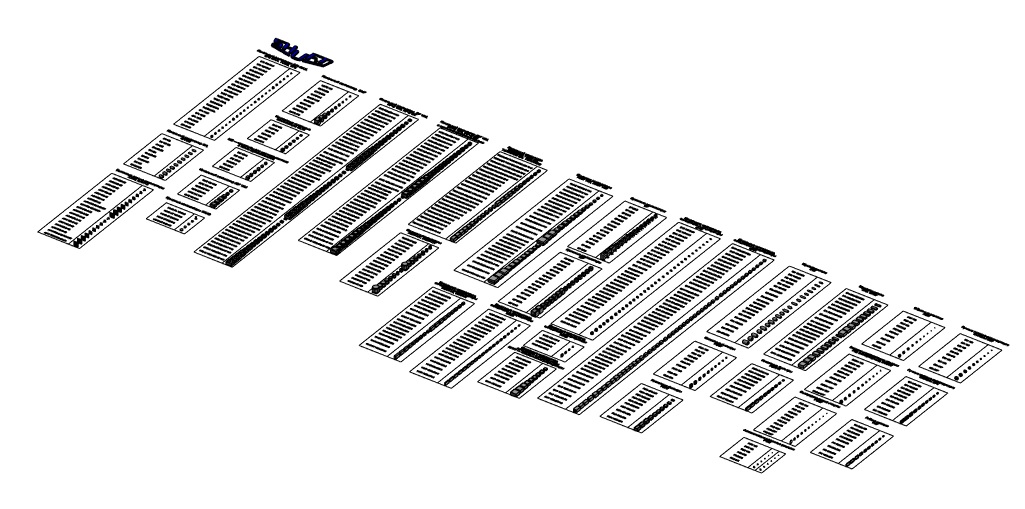

rvt	bimlib_injenernoeoborudovanie_ventilyatoryshumoglushiteliklapanyreshetki_shuft.rvt	129.8 MB	Revit 2017

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
Версия Revit ADSK_Версия Revit	2017
URL	http://www.shuft.ru/
Изготовитель	ООО «Завод ВКО» марка SHUFT
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Завод ВКО» марка SHUFT
URL документации изделия ADSK_URL документации изделия	http://www.shuft.ru/documentation/
