Хомут заземления ленточный (91320-1, 91326-1, 91321, 91322, 91323)

Name: Хомут заземления ленточный (91320-1, 91326-1, 91321, 91322, 91323)
Brand: EZETEK

Обновлено в 2022 году

Описание

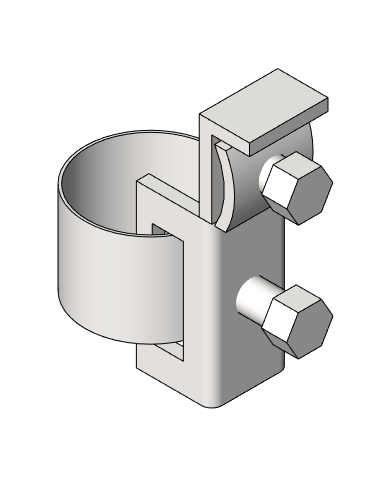

Версия Revit 2017.

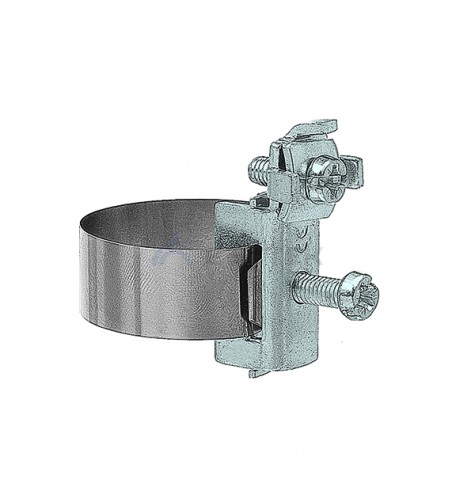

Хомут ленточный применяется для подключения металлических труб диаметром до 25 мм в систему уравнивания потенциалов. Провод заземления подключает к хомуту при помощи болта резьбой М6.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	instrukciya_zazemlenieimolniezashchita_ezetek.pdf	2.5 MB	—
rvt	ezetek_katalog_modeliispecifikacii.rvt	119.5 MB	Revit 2017
rfa	fa_homutzazemleniyalentochnyy_ezetek.rfa	384 KB	Revit 2017

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Материал ADSK Материал	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия
ХомутЗаземленияЛенточный_91320-1	91320-1	0.051	0.051	BIMLIB_Сталь_Нержавеющая_EZETEK	Хомут ленточный 5-25 мм, нерж	91320-1	91320-1
ХомутЗаземленияЛенточный_91326-1	91326-1	0.054	0.054	BIMLIB_Сталь_Нержавеющая_EZETEK	Хомут ленточный 20-50 мм, нерж	91326-1	91326-1
ХомутЗаземленияЛенточный_91321	91321	0.052	0.052	BIMLIB_Медь_Никелированная_EZETEK	Хомут ленточный 20-48 мм, медь никелированная	91321	91321
ХомутЗаземленияЛенточный_91322	91322	0.062	0.062	BIMLIB_Медь_Никелированная_EZETEK	Хомут ленточный 20-115 мм, медь никелированная	91322	91322
ХомутЗаземленияЛенточный_91323	91323	0.071	0.071	BIMLIB_Медь_Никелированная_EZETEK	Хомут ленточный 20-165 мм, медь никелированная	91323	91323

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для заземления
Материалы	Сталь, Сталь оцинкованная, Сталь, горячее цинкование, Медь, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Ezetek
Группа модели	Держатели и хомуты
Изготовитель	Ezetek
