Канализационная станция SFA Sanicubic 2 VX (XL) Three phases 380v

Обновлено в 2024 году

Описание

Файлы для скачивания

ФорматФайлРазмерВерсия
dwgCUBIC 2 VX 2D 5 VUES.dwg1.2 MBAutoCAD 2000
stepcubicxxl.step24.1 MB
dwgcubicxlvuedederriere.dwg278 KBAutoCAD 2000
dwgcubicxlvuededessus.dwg584 KBAutoCAD 2000
dwgcubicxlvuededroite.dwg333 KBAutoCAD 2000
dwgcubicxlvuedeface.dwg300 KBAutoCAD 2000
dwgcubicxlvuedegauche.dwg268 KBAutoCAD 2000
rfaSFA_Sanicubic2_VX (XL).rfa860 KBRevit 2017
rfaSFA_Vannes_Шаровый кран_100.rfa608 KBRevit 2017
rfaSFA_Vannes_Шиберная задвижка_50 мм.rfa564 KBRevit 2017
rfaSFA_Vannes_Шиберная задвижка_100-110 мм.rfa800 KBRevit 2017
rvtМодели_Спецификация.rvt17.9 MBRevit 2017
pdfSaniCUBIC 2 XL VX Каталог.pdf556 KB

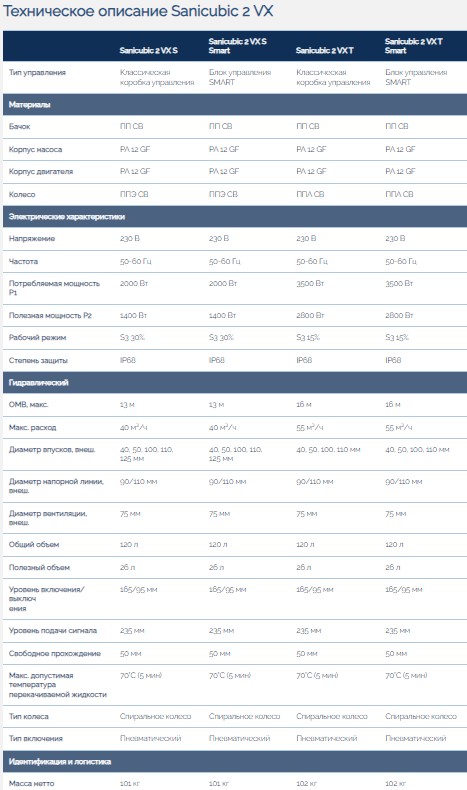

jpgSani Cubic 2 XL VX technical.jpg83 KB
pdfSanicubic 2 VX brochure (2).pdf258 KB
pdfEAC Certificate conformity.pdf591 KB

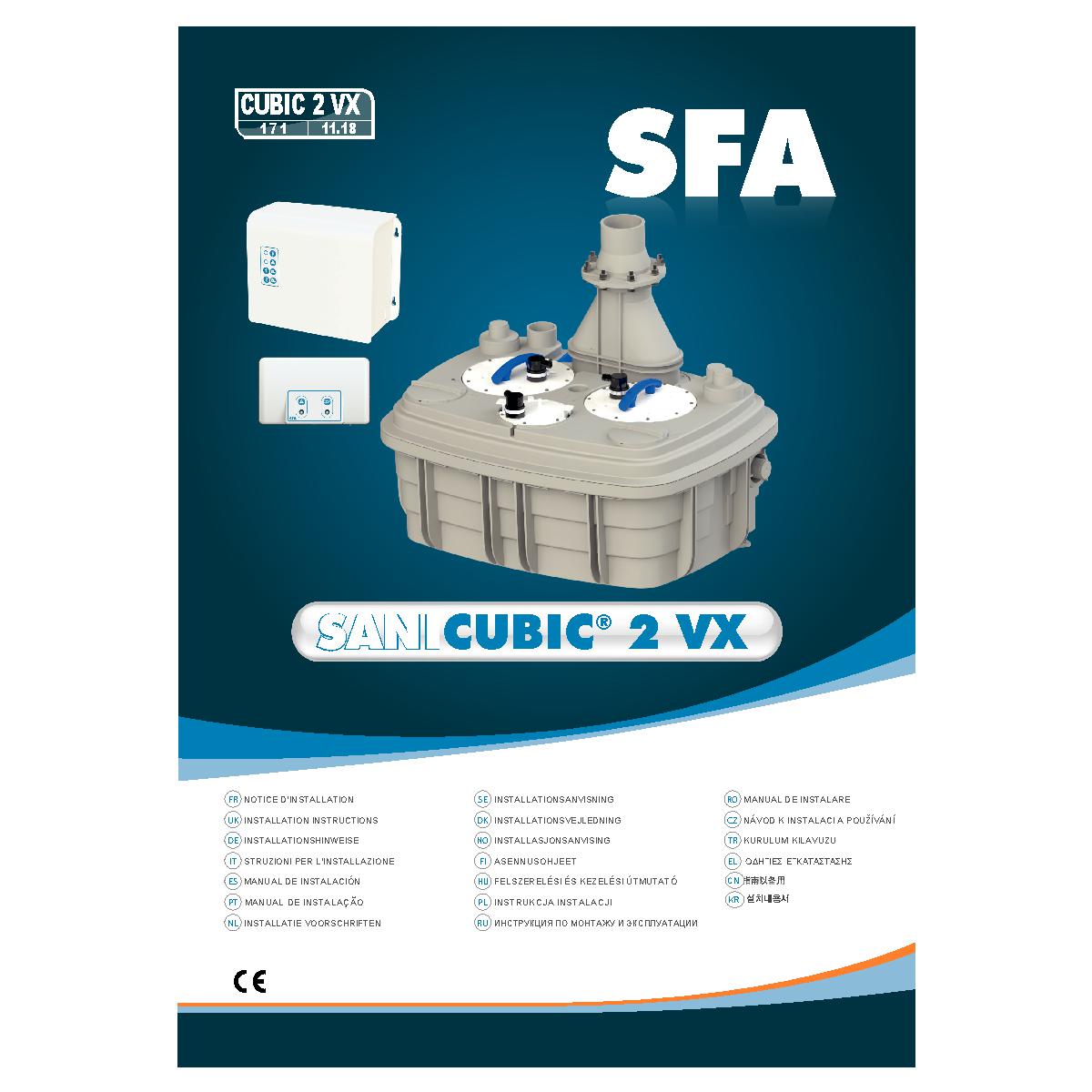

pdfsfa_instrukciyaporabotesmodelyami_bimlib1.pdf1.6 MB
dwgCUBIC 2 VX 3D.dwg9.5 MBAutoCAD 2013
rfaSANICUBIC 2 VX.rfa524 KBRevit 2022

Типоразмеры (4)

Наименование
DISCHARGE HEIGHT
GROSS WEIGHT
MOTEUR POWER
VOLTAGE
SANICUBIC 2 VX S13m101Kg2000 W230V
SANICUBIC 2 VX S SMART13m101Kg2000 W230V
SANICUBIC 2 VX T16m102Kg3500 W400V
SANICUBIC 2 VX T SMART16m102Kg3500 W400V

Технические характеристики

Общее
Категория Оборудование для систем водоснабжения и водоотведения
Тип Оборудование для очистки и перекачки сточных вод
Материалы Пластик, Пенополиэтилен, Пенополистирол экструзионный (XPS), Пенополистирол (EPS)
Сайт производителя Перейти
Каталог Перейти
Инструкция Перейти
Сертификат Перейти

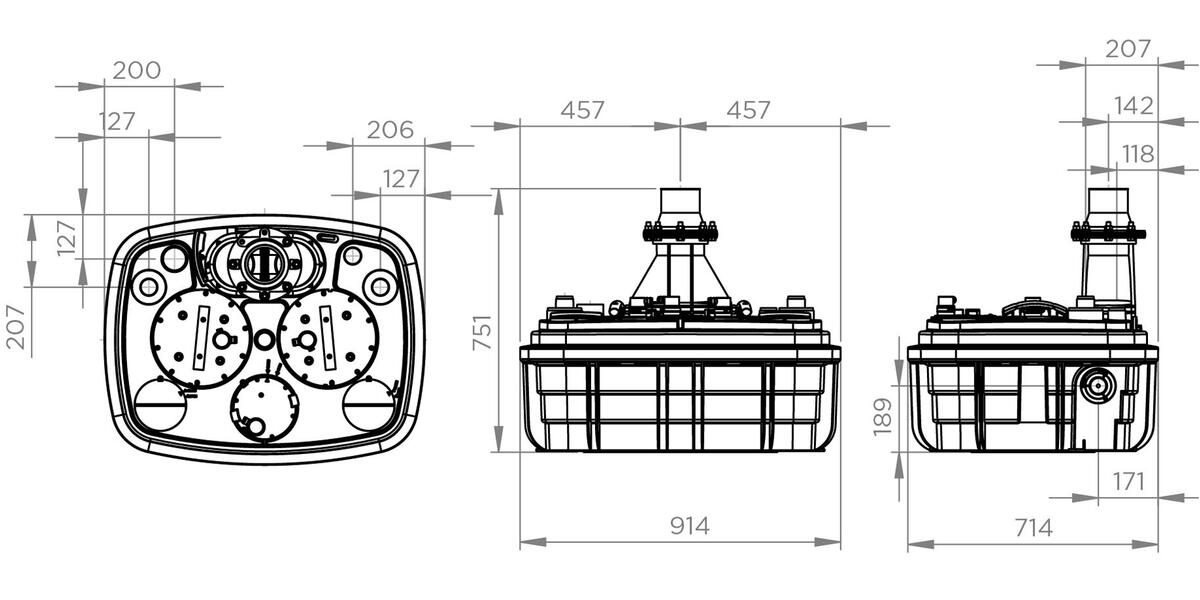

Размеры
Высота 751 mm
Ширина 713 mm
Длина 913 mm
Вес 102000 g
Общие характеристики
DISCHARGE DIAMETRE EXT 90/110mm
ELECTRICAL CLASS I
EXTERNAL INLET DIAMETER 40/50/100/110/125mm
Elévation par défaut 0
FREQUENCY 50-60Hz
