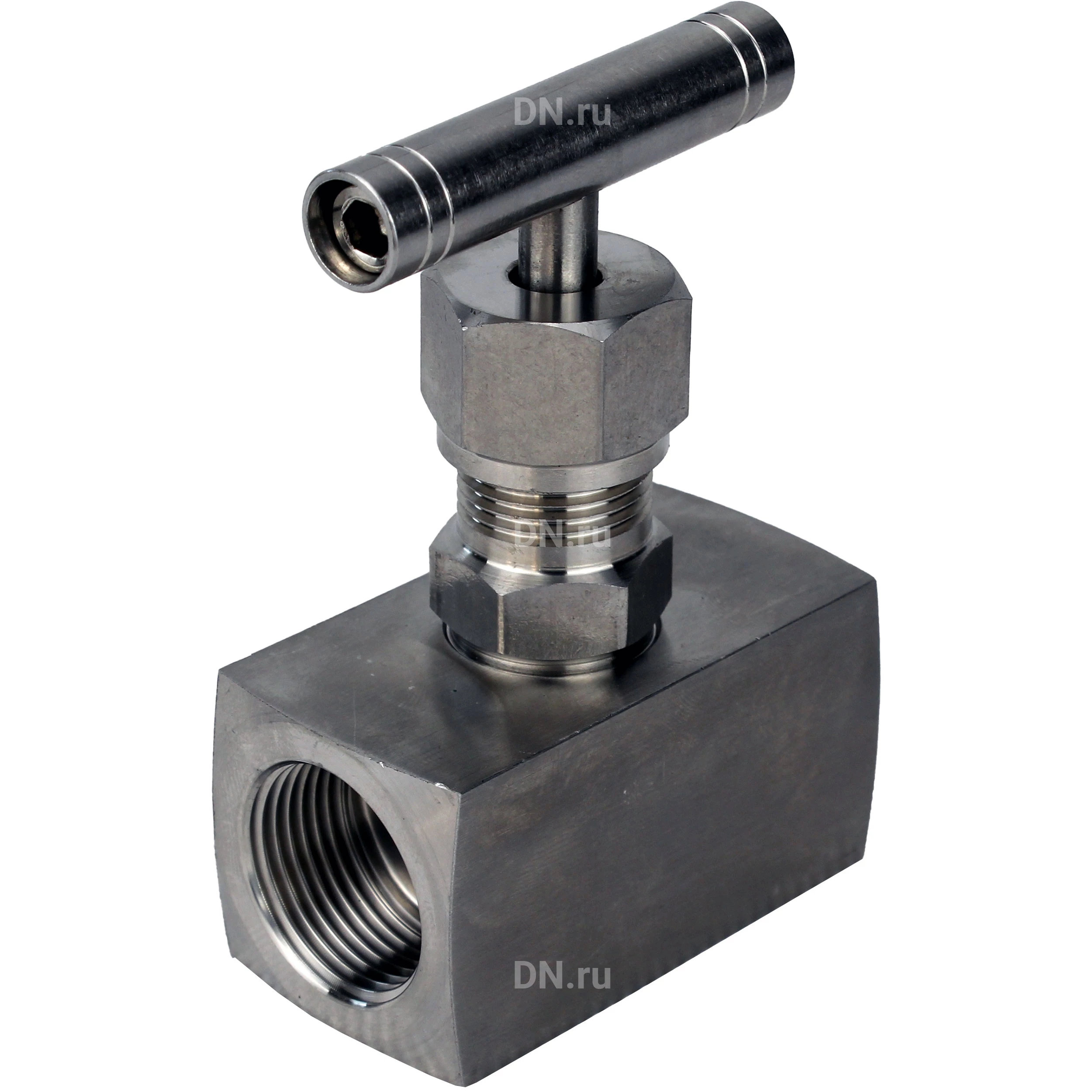

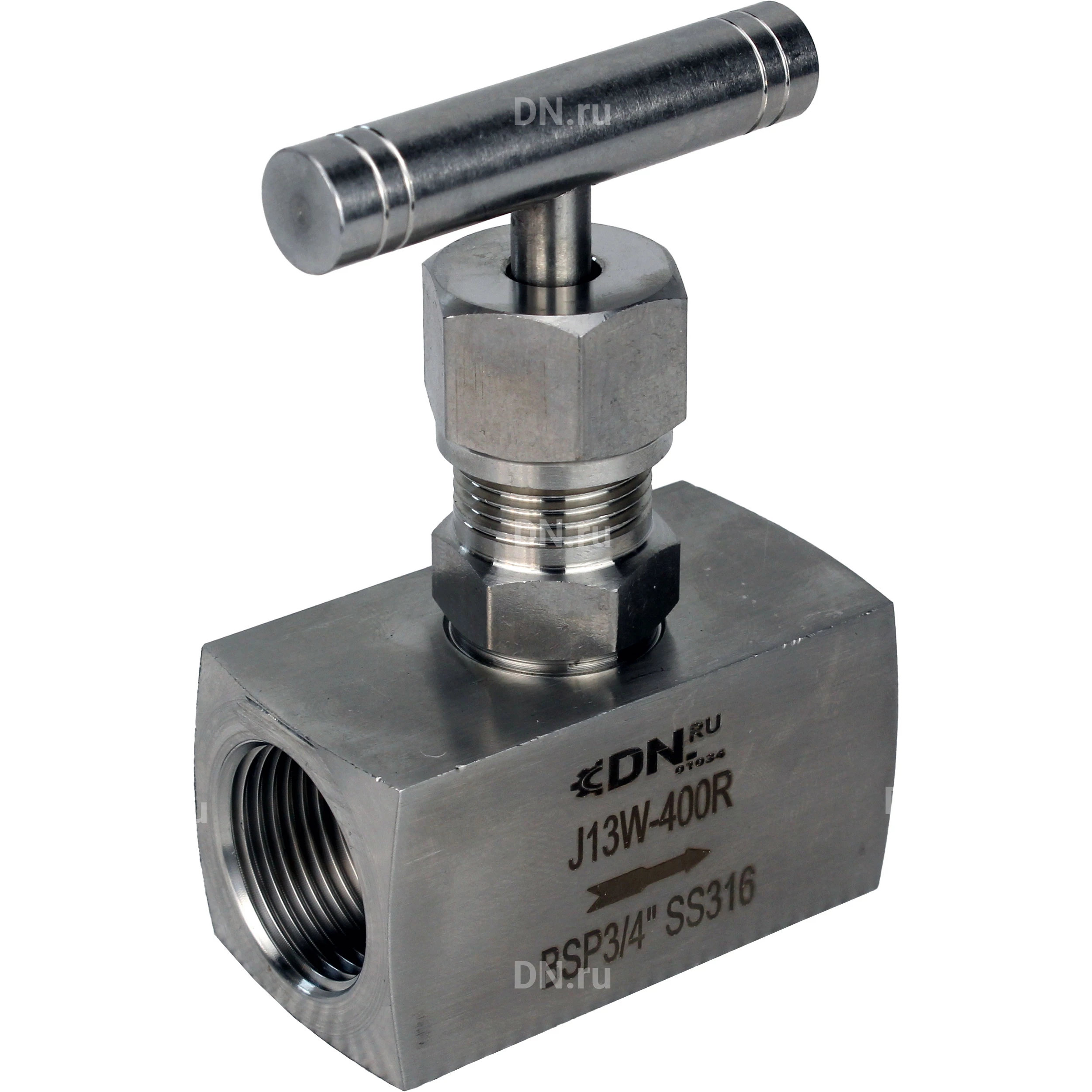

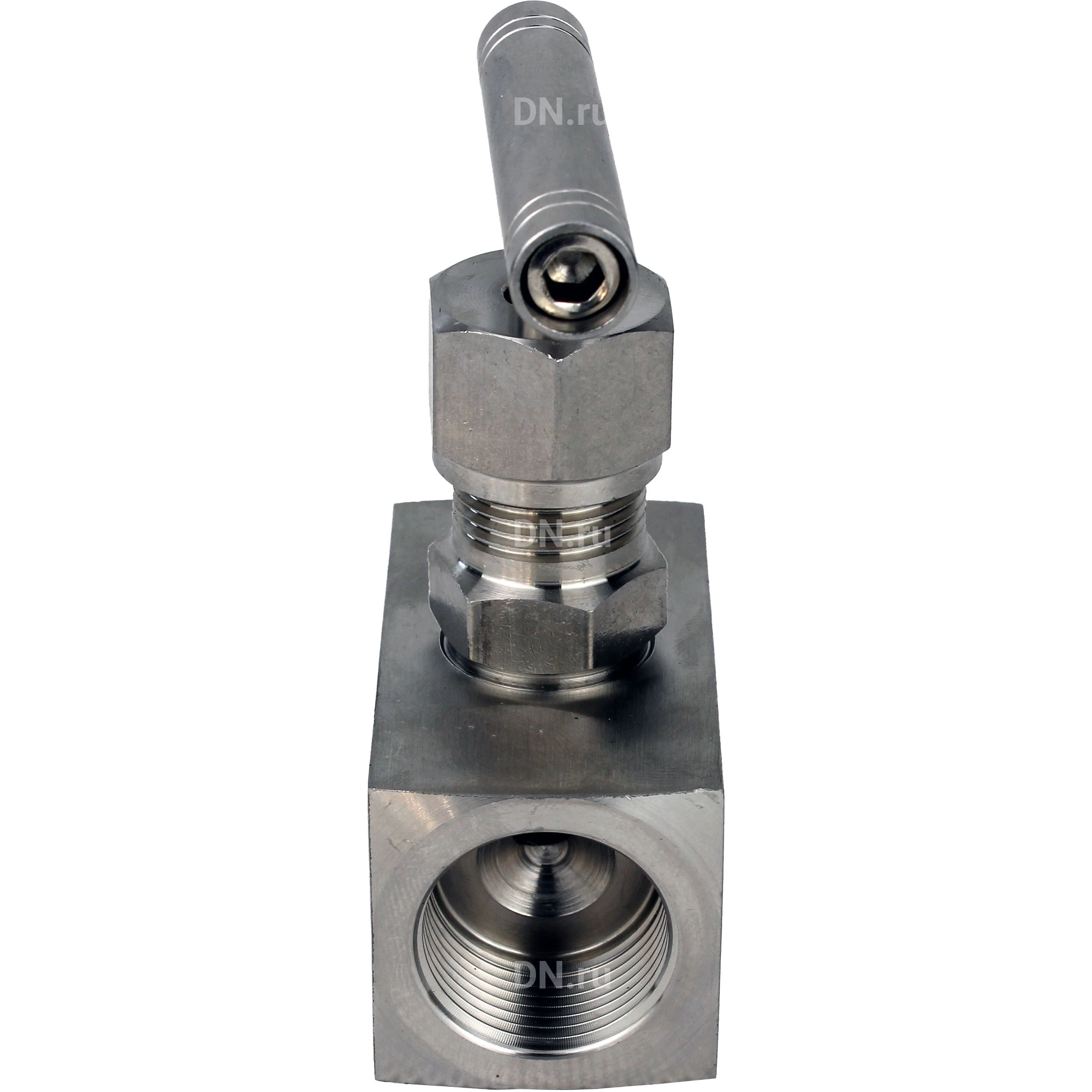

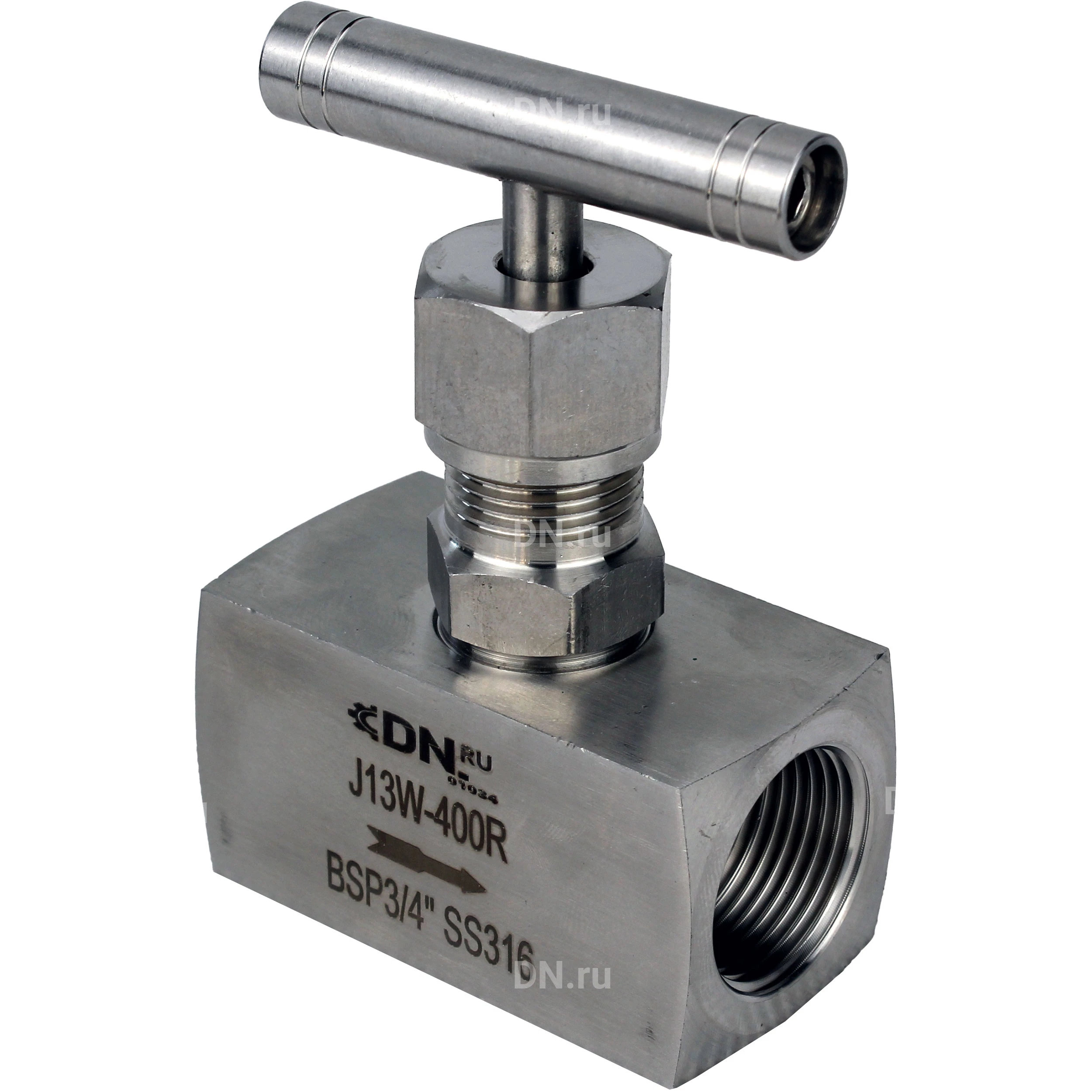

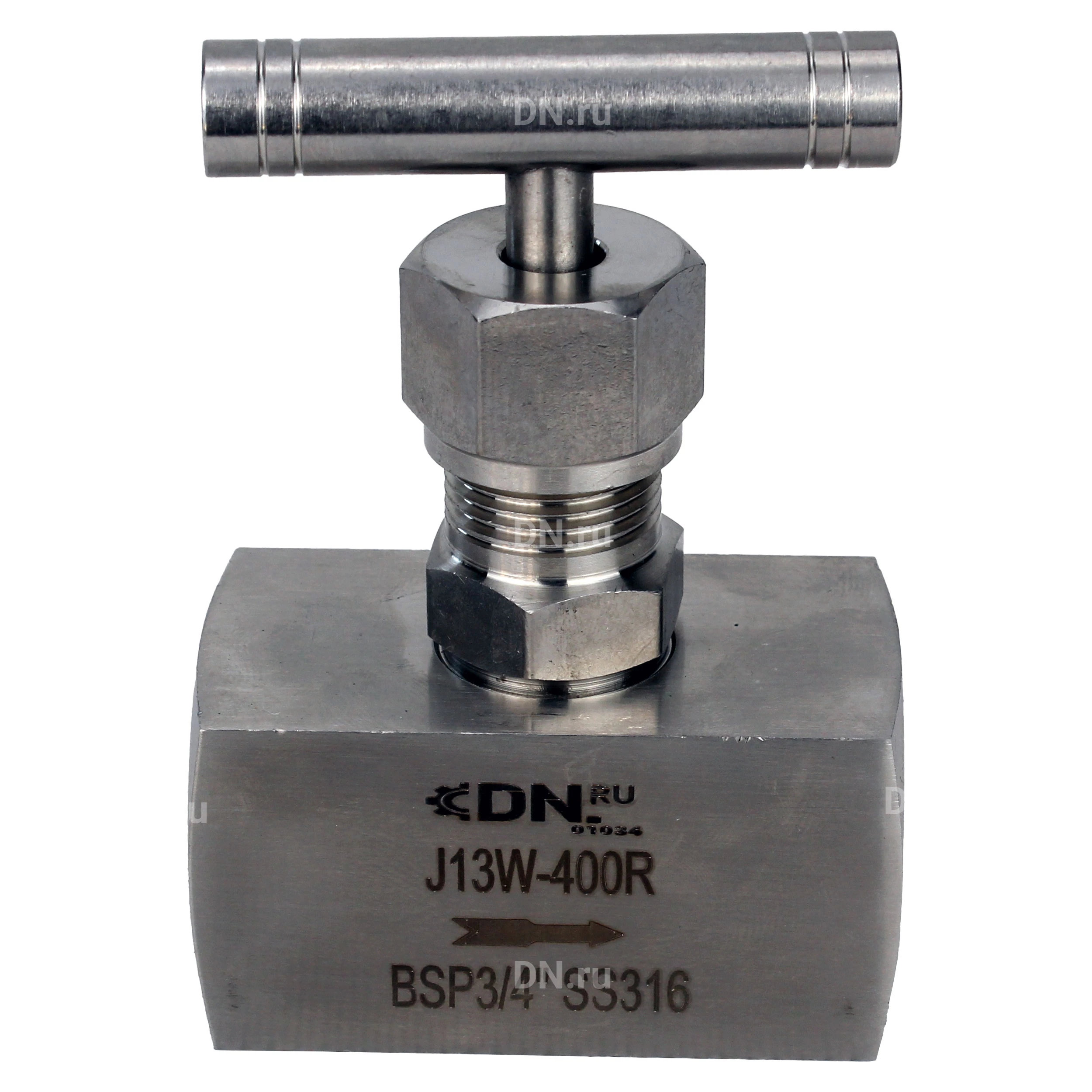

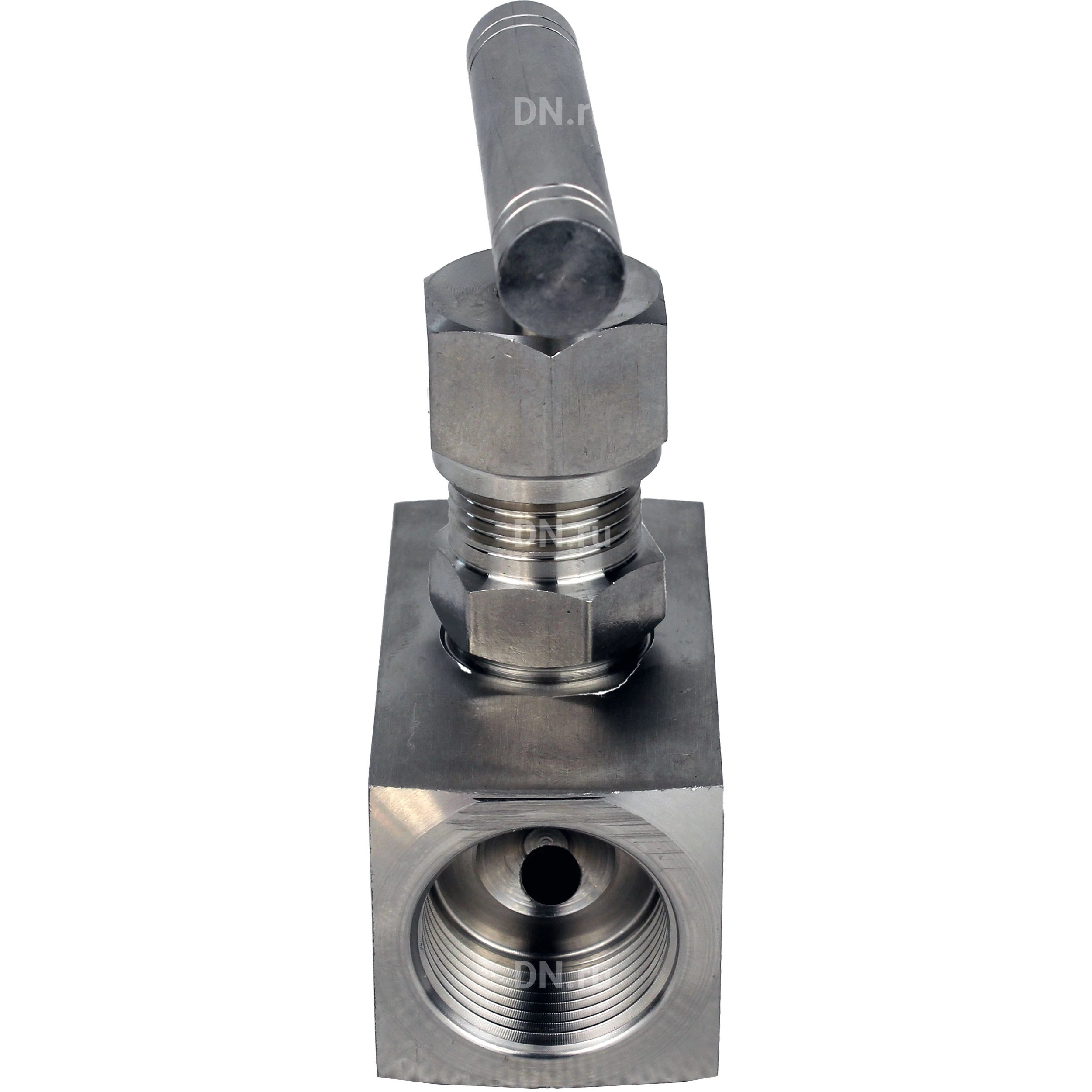

Клапан игольчатый DN.ru VN3232M-T-Ht 1/2″ Ду15 Ру400 резьбовой, корпус - нержавеющая сталь 316, уплотнение - металл, с Т-образной рукояткой (D090-02131)

Name: Клапан игольчатый DN.ru VN3232M-T-Ht 1/2″ Ду15 Ру400 резьбовой, корпус - нержавеющая сталь 316, уплотнение - металл, с Т-образной рукояткой (D090-02131)
Brand: DN.ru

Обновлено 6 месяцев назад

Описание

Клапаны игольчатые предназначены для перекрытия и регулирования потока воды, газа, нефтепродуктов, пароводяной смеси и других сред в технологических линиях трубопроводов и КИПиА, линейных трубопроводов малого диаметра с транспортировкой жидких и газообразных сред высокого давления. Отличительной особенностью игольчатого клапана является коническая иглоподобная вершина на конце штока клапана. При вращении Т-образной рукоятки происходит поступательное движение штока вверх или вниз, что изменяет положение иглы относительно седла. Более длинная часть иглы меньше отверстия в седле клапана и проходит через отверстие перед иглой. Такая конструкция позволяет плавно регулировать расход рабочей среды с относительно высокой точностью.

Файлы для скачивания

Формат	Файл	Размер	Версия
dwg	DN15_3D_DWG.dwg	533 KB	AutoCAD 2018+
stp	DN15_3D_STEP.stp	318 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	105 mm
Ширина	17 mm
Длина	63 mm
Вес	350 g
Диаметр	15 mm
