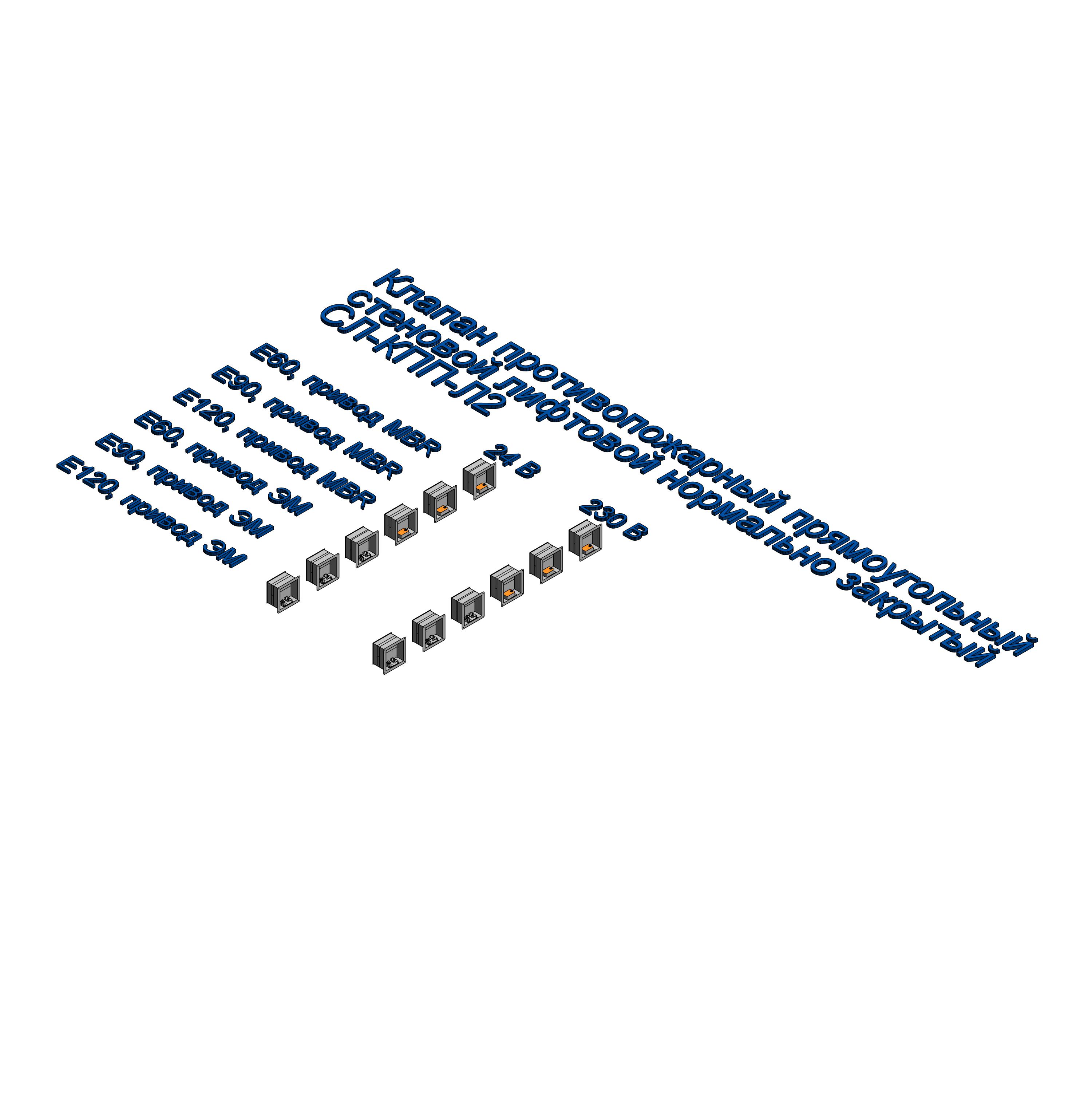

Клапан противопожарный стеновой лифтовой прямоугольный нормально закрытый СЛ-КПП-Л2

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. При разработке для возможности заполнения параметра ADSK_Марка доступен скрипт в Dynamo (SL_Маркировка клапанов_SL-LASER.dyn).

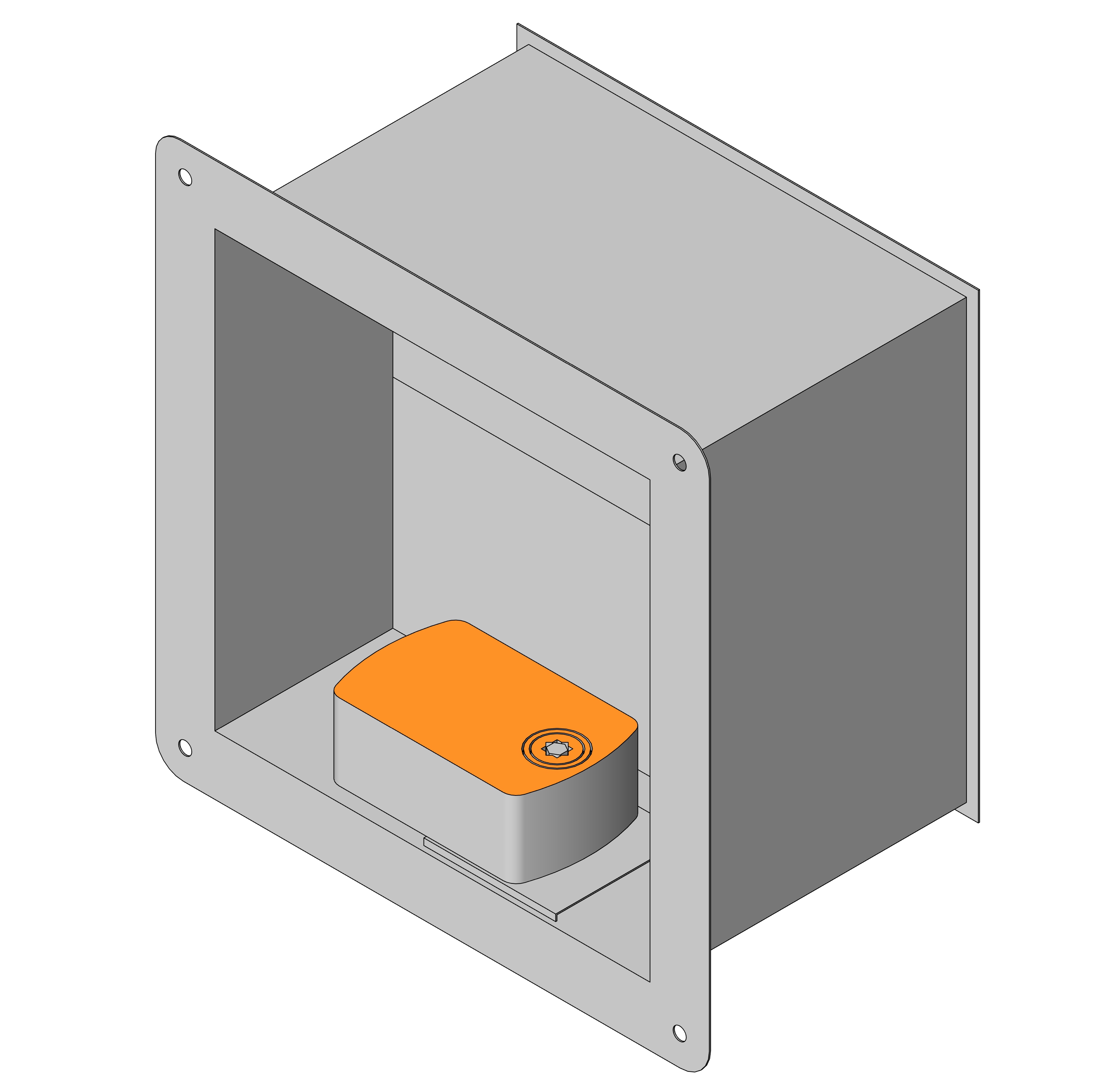

Клапан противопожарный прямоугольный СЛ-КПП-Л2 по своему функциональному назначению применяется в системах вытяжной противодымной вентиляции. В режиме противопожарного нормально закрытого клапана он предназначен для систем вытяжной и приточной противодымной вентиляции, а также систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Клапан противопожарный СЛ-КПП-Л2 изготавливается с нижним размещением привода без отсека. Клапан имеет конструкцию, предназначенную для монтажа в стеновой проем или в действующую систему воздуховодов, и устанавливается в конструкциях, где обязательным требованием является отсутствие вылета заслонки за пределы толщины ограждающей конструкции. Данные клапаны могут монтироваться в перегородке лифтовых шахт. Вид климатического исполнения и категория размещения — У3 по ГОСТ 15150. Предельные значения рабочей температуры окружающего воздуха от -30°C до +40°C. Клапан представляет собой прямоугольный корпус, изготовленный из оцинкованной стали. Клапан имеет один присоединительный фланец. Типоразмер лифтового клапана равен размеру проходного сечения с задним фланцем.
