Компенсатор линейный прямоугольный ЛИК – СВ – АхВ

Name: Компенсатор линейный прямоугольный ЛИК – СВ – АхВ
Brand: Сигма-Вент

Обновлено в 2024 году

Описание

ЛИК-СВ — это компенсатор линейных тепловых расширений сетей воздуховодов дымоудаления, который предназначен для компенсирования линейных удлинений воздуховодов систем дымоудаления под действием температуры перемещаемой среды до 600°С, с сохранением герметичности канала.Необходим к применению согласно п. 6.13 CП 7.1 З1 30.2013. Предел огнестойкости —El 120.
Конструкция

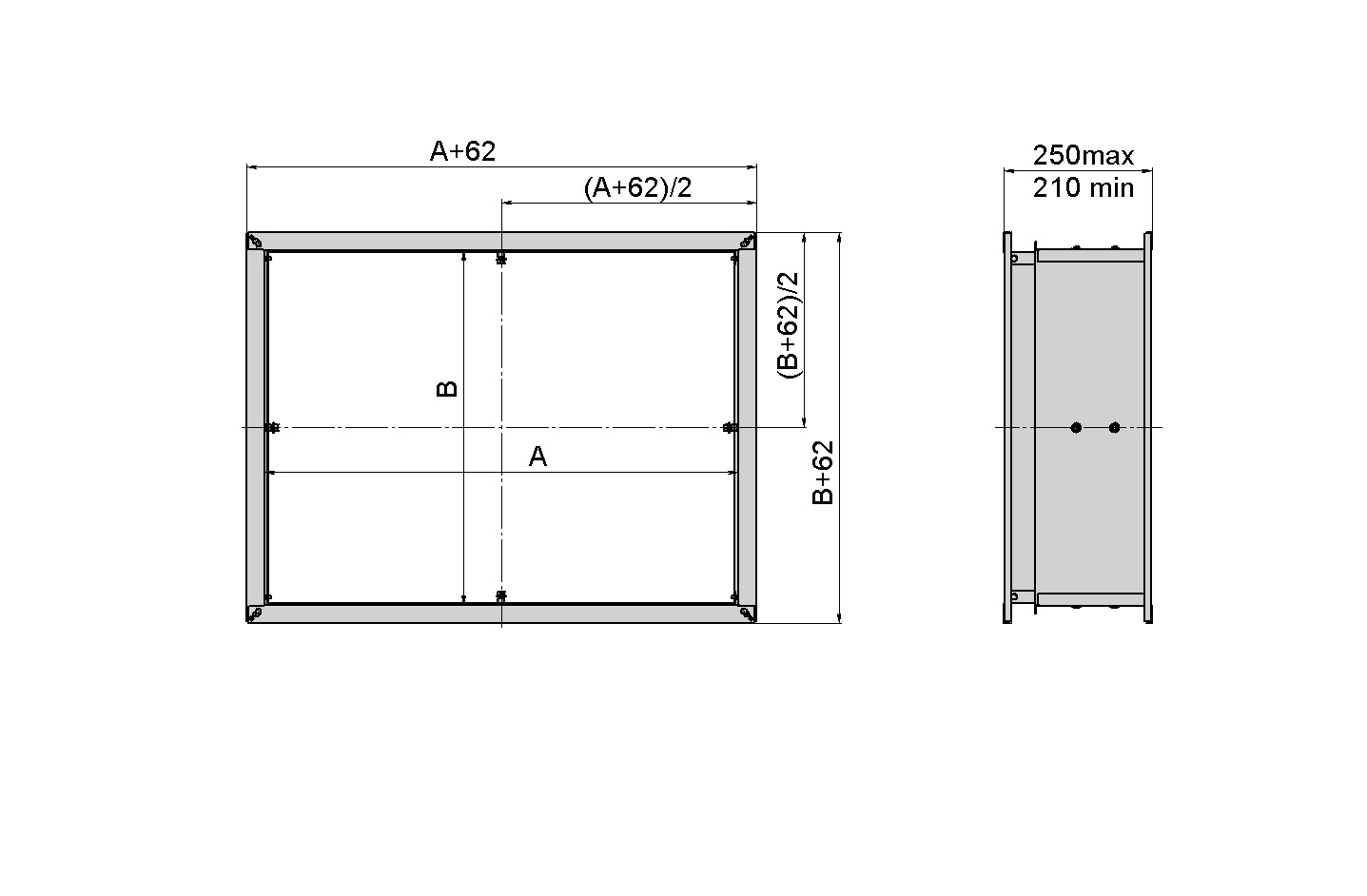

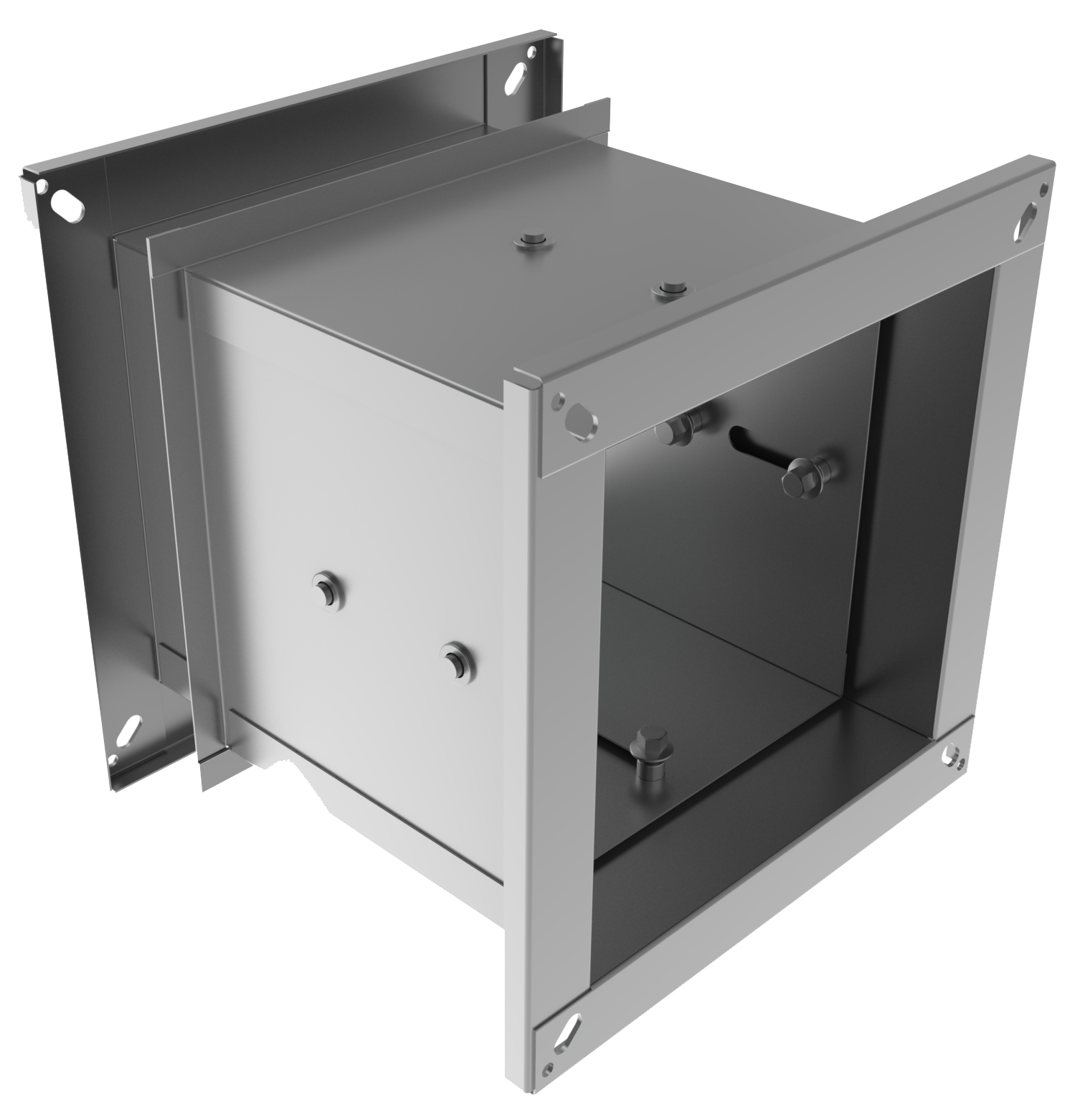

Линейный компенсатор ЛИК-СВ имеет стальную коробчатую конструкцию из двух металлических корпусов, соединённых телескопически, зазор между сопрягаемыми поверхностями этих корпусов заполнен экспандирующим материалом. Может изготавливаться только прямоугольного сечения. Секции воздуховодов соединяются с линейным компенсатором посредством фланцевого соединения. Конструкция ЛИК-СВ позволяет компенсировать линейное удлинение воздуховодов до 40 мм.
Изготавливается из оцинкованной стали. Живое сечение и потери давления рассчитываются аналогично расчетам для участка воздуховода тех же размеров.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	sv_shablonspecifikaciimodeli_sigma-vent_r19.rvt	52.7 MB	Revit 2019
rfa	sv_elementysistemventilyacii_kompensatorlineynyy_s.rfa	396 KB	Revit 2019

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Приборы вентиляции и кондиционирования
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Параметры в файлах моделей
Единица измерения ADSK_Единица измерения	шт.
Материал	Серая резина
Завод-изготовитель ADSK_Завод-изготовитель	ООО ''СИГМА-ВЕНТ''
Table	НаименованиеЛИК-СВ
No	9
