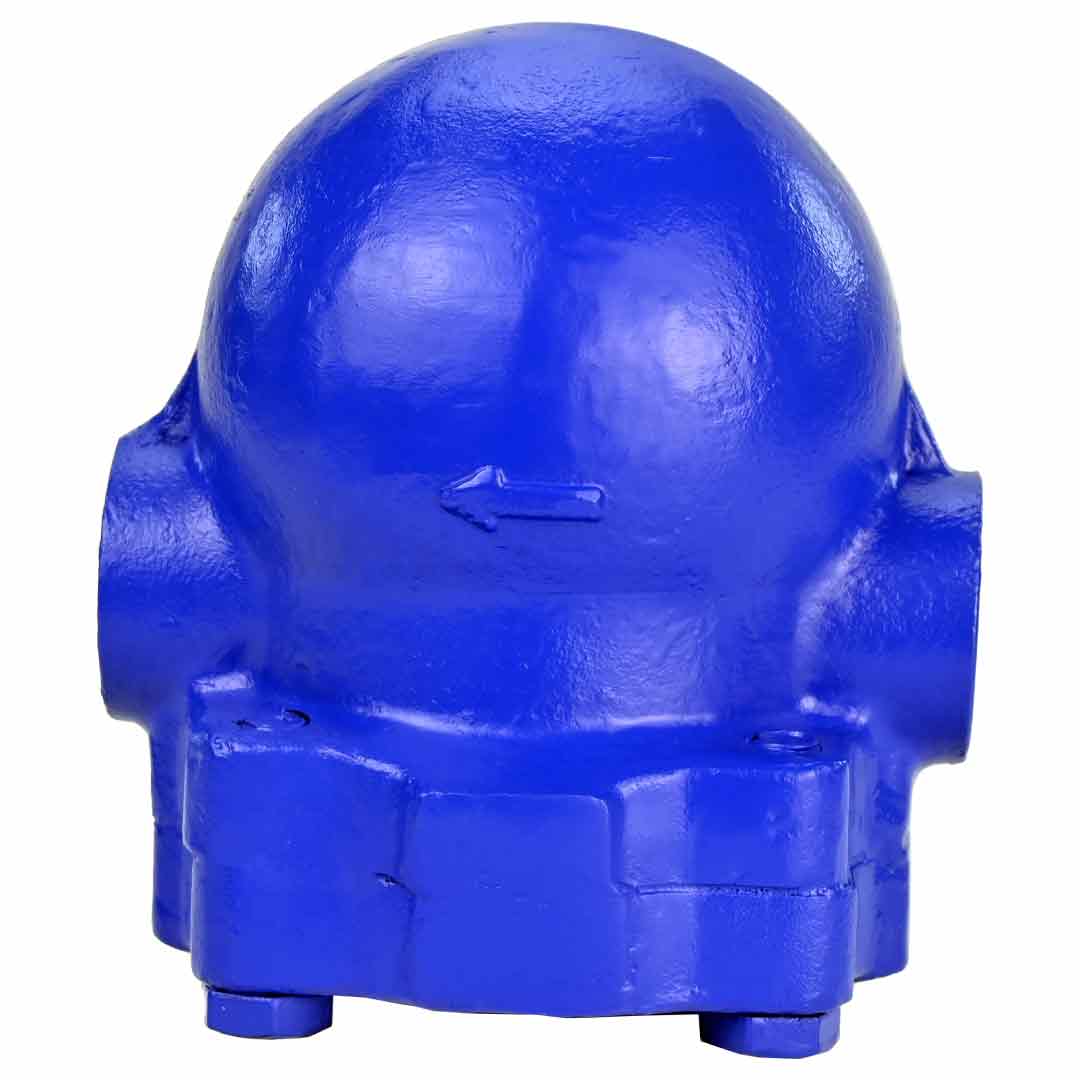

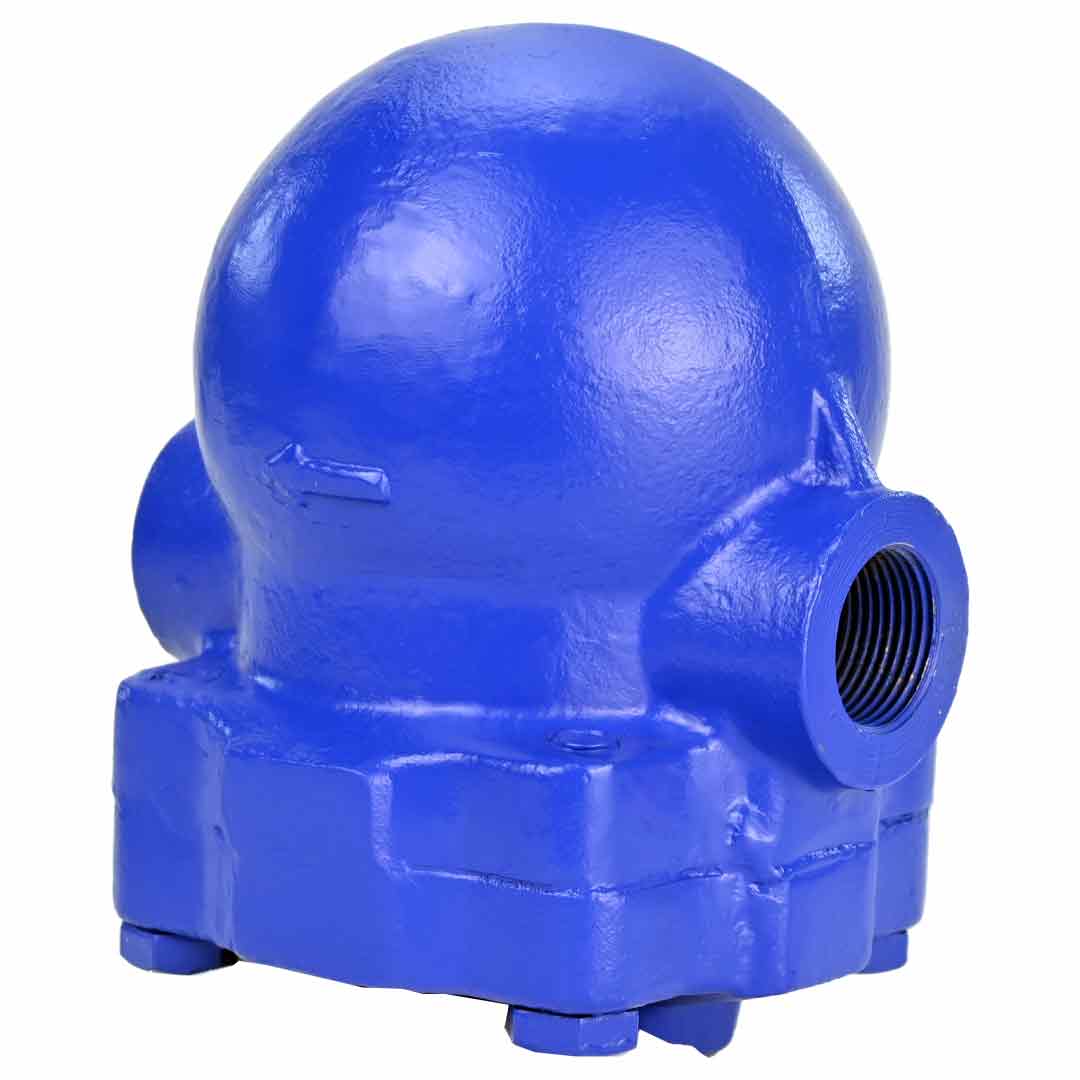

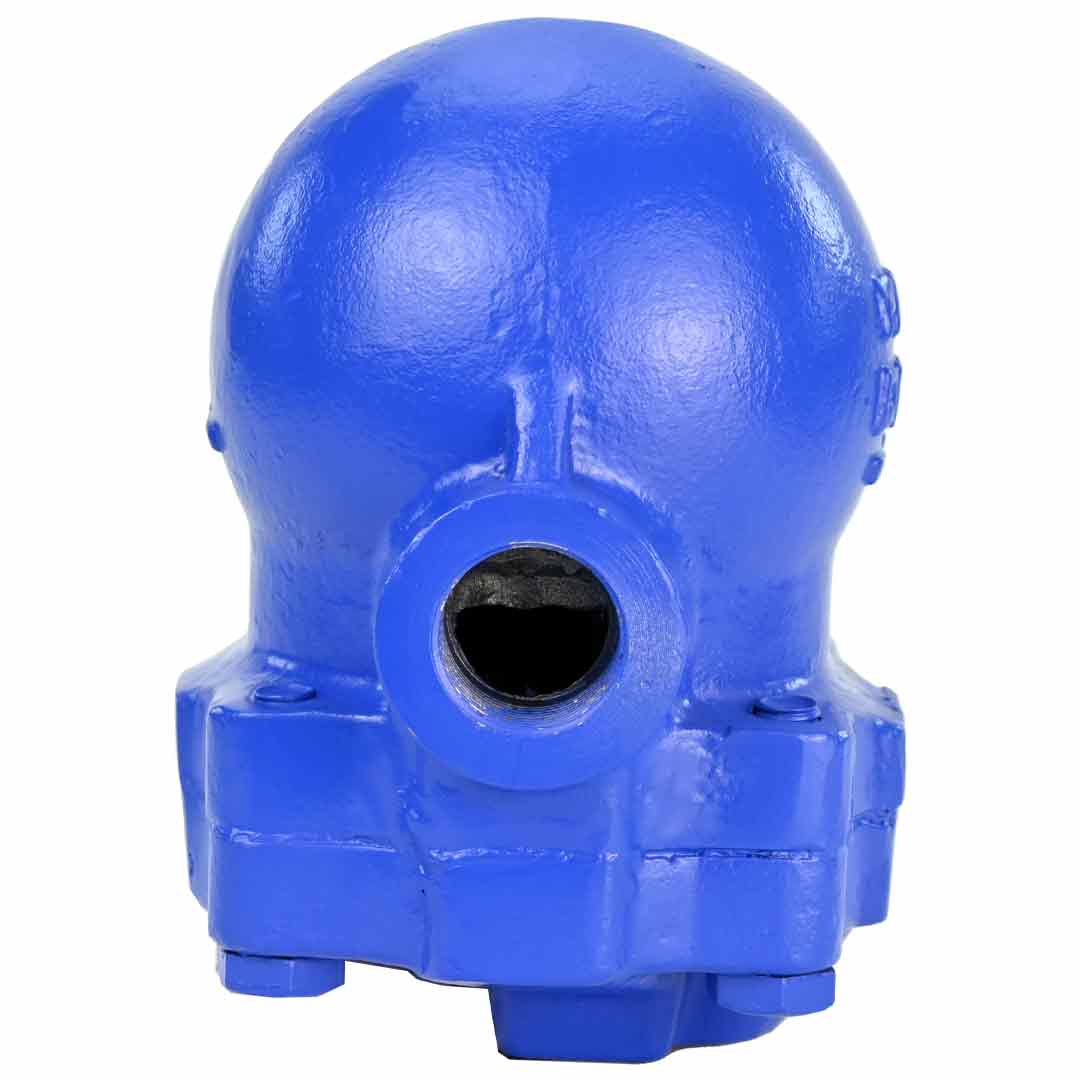

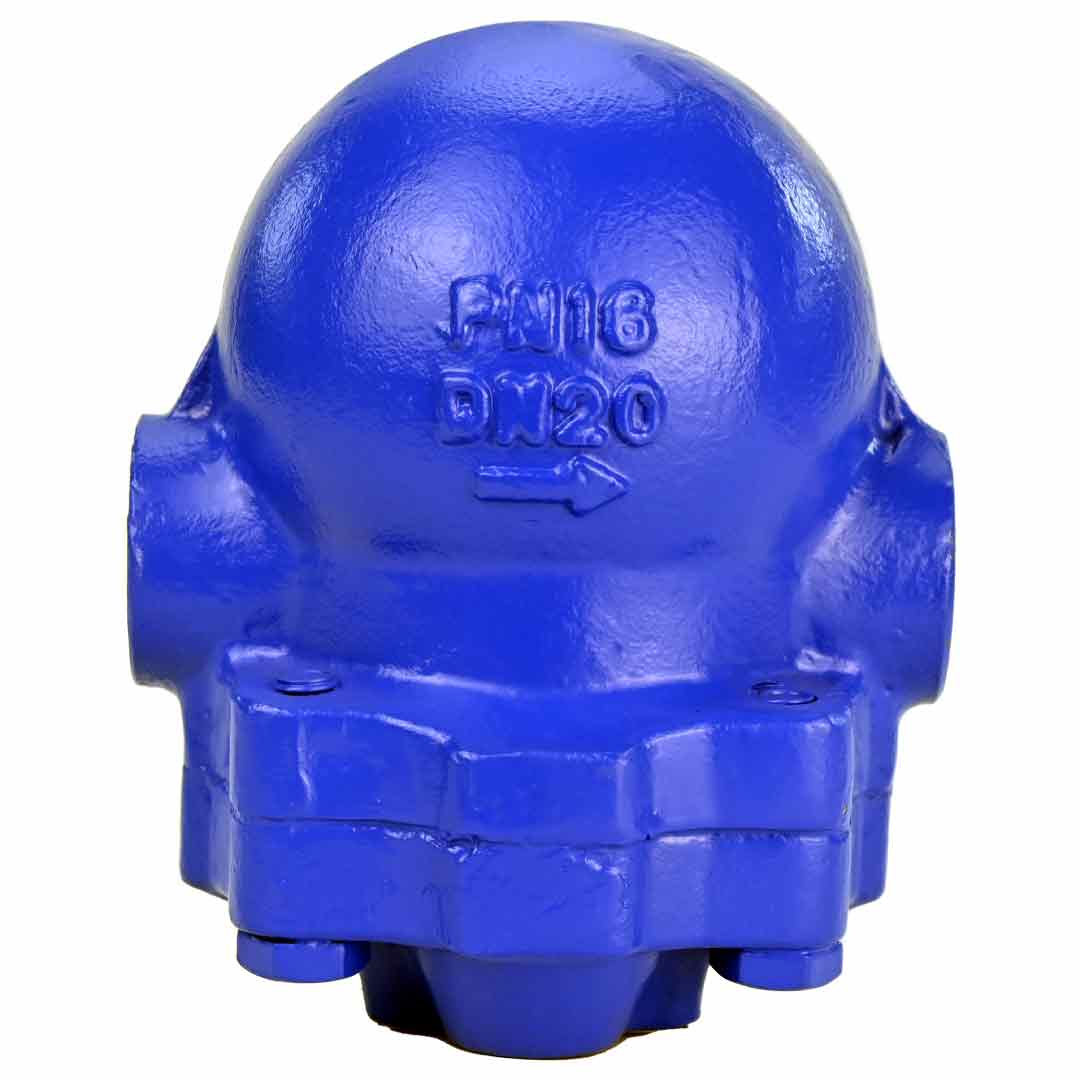

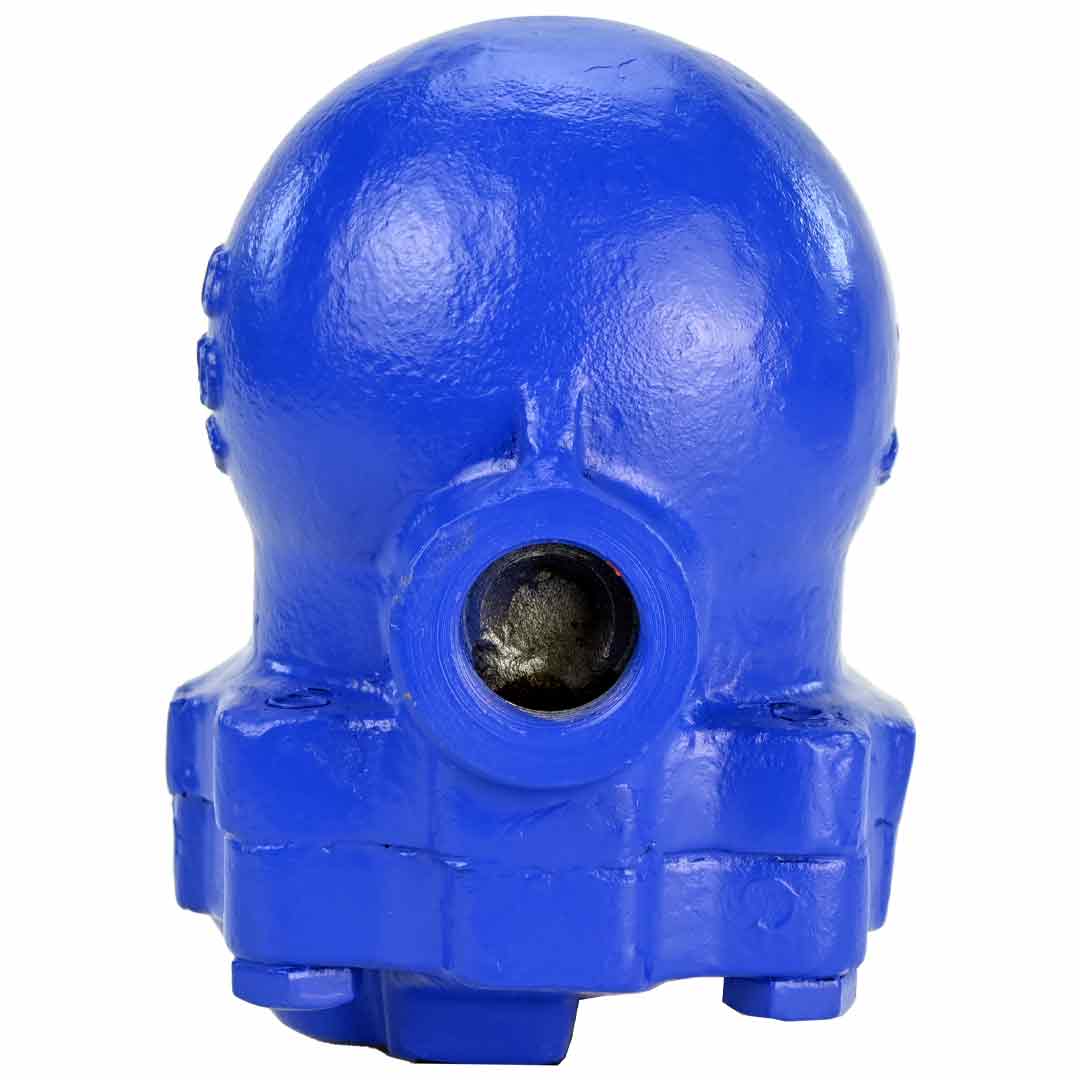

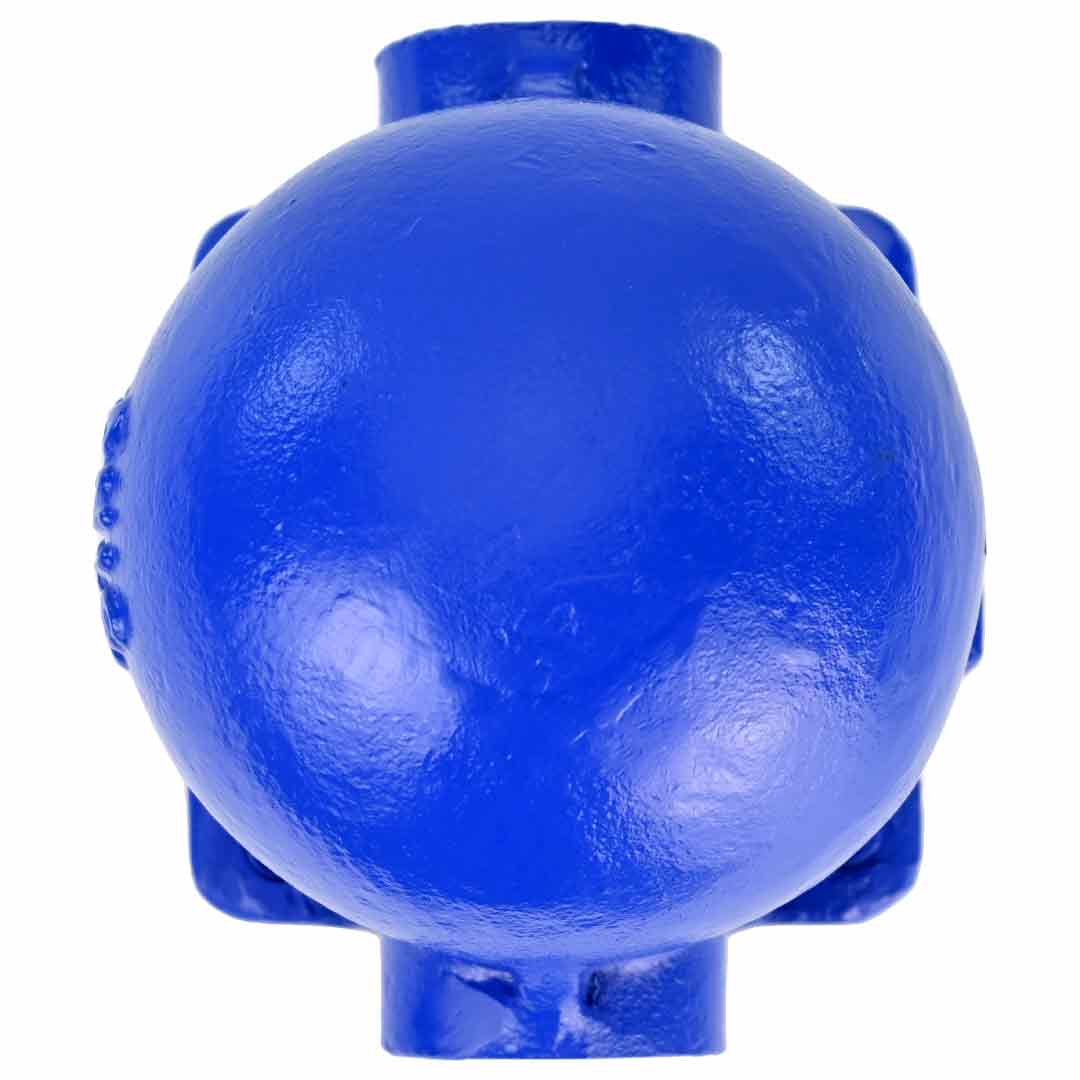

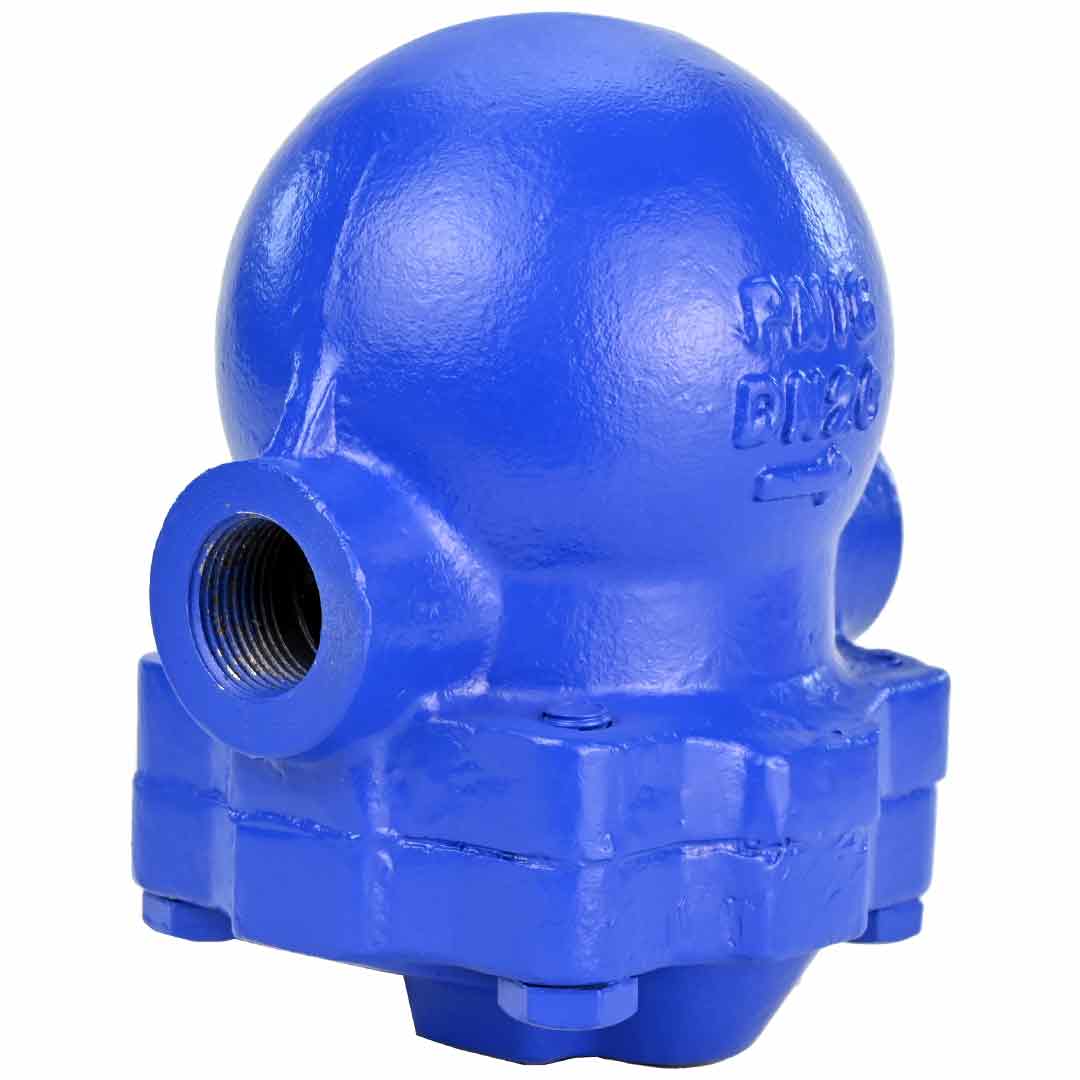

Конденсатоотводчик поплавковый DN.ru STF2131K-T Ду20 Ру16 резьбовой, корпус - углеродистая сталь EN-1.0619 (D150-00320)
Обновлено 6 часов назадОписание
Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации.
Принцип работы: Поплавковые конденсатоотводчики отводят конденсат сразу по мере его образования. При запуске системы воздух выходит через автоматический воздушный клапан в обвод главного клапана, предотвращая его запирание. Горячий конденсат нагревает термостатическую капсулу воздушного клапана, которая от нагрева закрывается. Далее конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая главный клапан и выпуская конденсат. При уменьшении объема поступающего конденсата или его полном исчезновении поплавок опускается и прижимает шар клапана к седлу. При наличии в конденсатоотводчике только пара, затопленное конденсатом седло остается закрытым, предотвращая появление пролетного пара.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду20 Ру16.rfa | 1.5 MB | — | |
| dwg | STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду20 Ру16 (2d).dwg | 159 KB | — | |
| dwg | STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду20 Ру16 (3d).dwg | 42 KB | — | |
| cdw | STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду20 Ру16.cdw | 269 KB | — | |
| dxf | STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду20 Ру16.dxf | 1.5 MB | — | |
| m3d | STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду20 Ру16.m3d | 3.5 MB | — | |
| stp | STF2131K-T Конденсатоотводчик поплавковый DN.ru Ду20 Ру16.stp | 6.7 MB | — |
Технические характеристики
