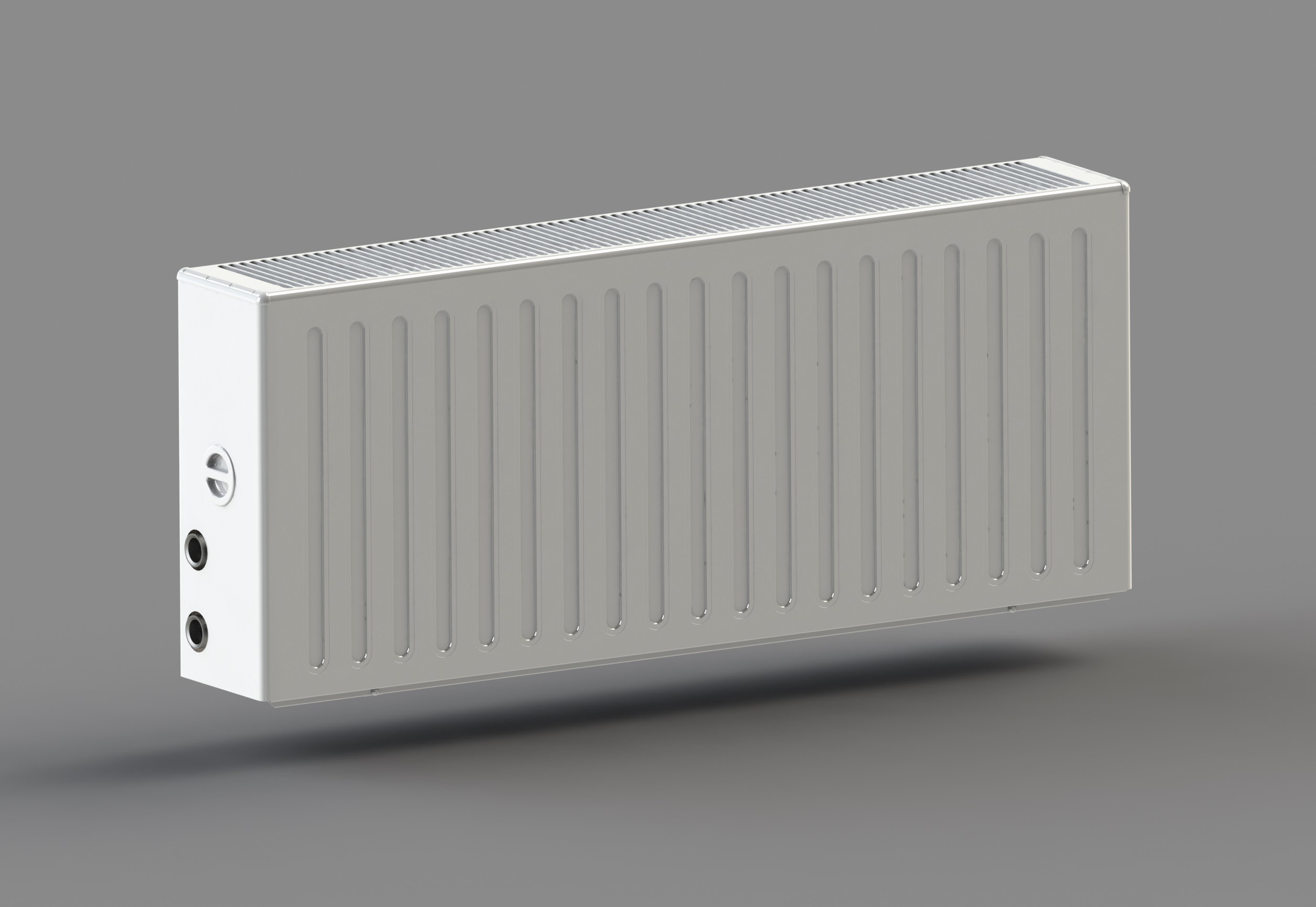

Конвектор отопительный травмобезопасный стальной настенный проходной ГОСТ 31311, Q=2206 Вт

Name: Конвектор отопительный травмобезопасный стальной настенный проходной ГОСТ 31311, Q=2206 Вт
Brand: САНТЕХПРОМ

Обновлено в 2021 году

Описание

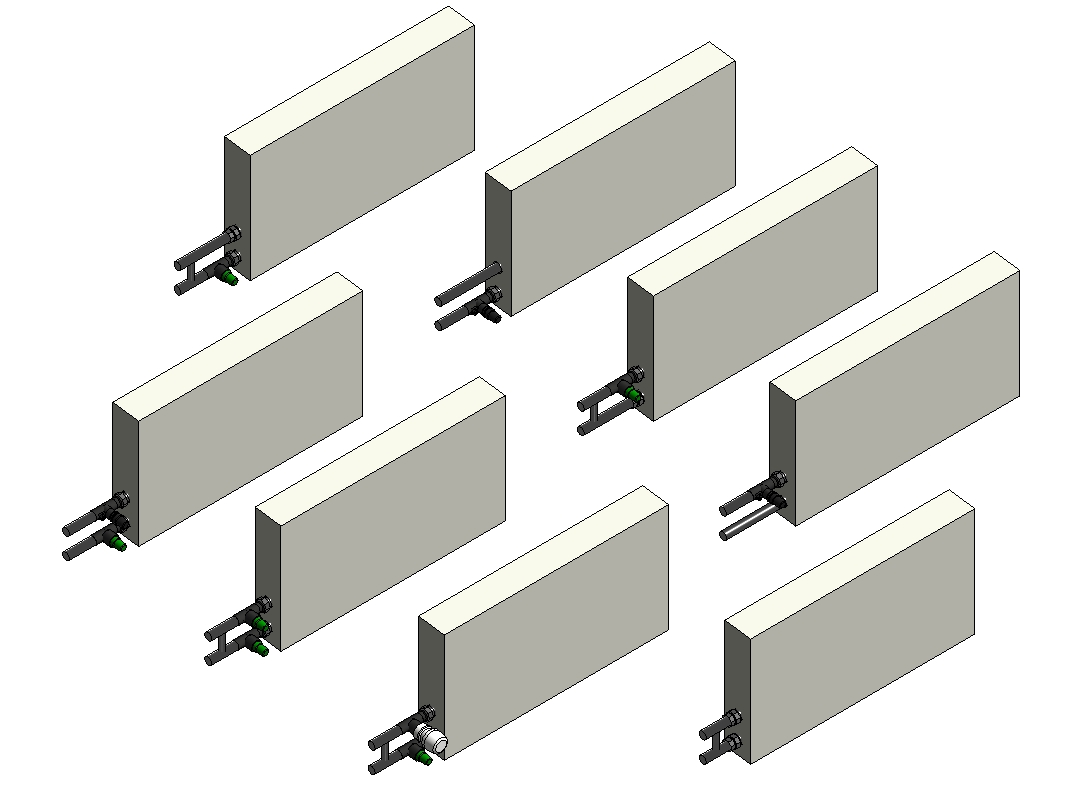

Версия Revit 2019. Конвекторы отопления водяные применяются для организации централизованных, а также автономных отопительных систем. Популярность таких устройств обусловлена их экономичностью, эффективностью и сравнительно низкими эксплуатационными расходами Представленное семейство моделей разработано с учетом рекомендаций компании САНТЕХПРОМ и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	santehprom_proekt_konvektory_specifikacii.rvt	78.7 MB	Revit 2019
pdf	santehprom_konvektora_instrukciya.pdf	977 KB	—
rfa	santehprom_konvektor_prohodnoy_universal_smksk.rfa	2.6 MB	Revit 2019

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь
Сайт производителя	Перейти
Размеры
Высота	410 mm
Ширина	159 mm
Длина	1231 mm
Вес	22800 g
Параметры в файлах моделей
МодульА02	Вл_модули Универсал : А02
МодульА21	Вл_модули Универсал : А21
МодульА19	Вл_модули Универсал : А19
тип12	➤ : А12
МодульА34	Вл_модули Универсал : А34
