Коробка коммутационная усиленная 183х180х97 Гранд-АЯКС IP67/IP66 АТФЕ 685552.237 ПС

Name: Коробка коммутационная усиленная 183х180х97 Гранд-АЯКС IP67/IP66 АТФЕ 685552.237 ПС
Brand: Магнито-Контакт

Обновлено в 2024 году

Описание

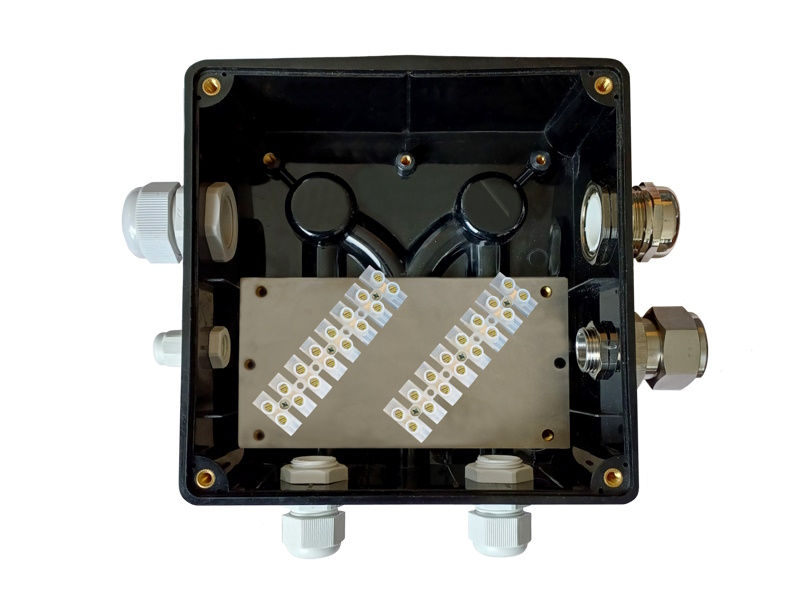

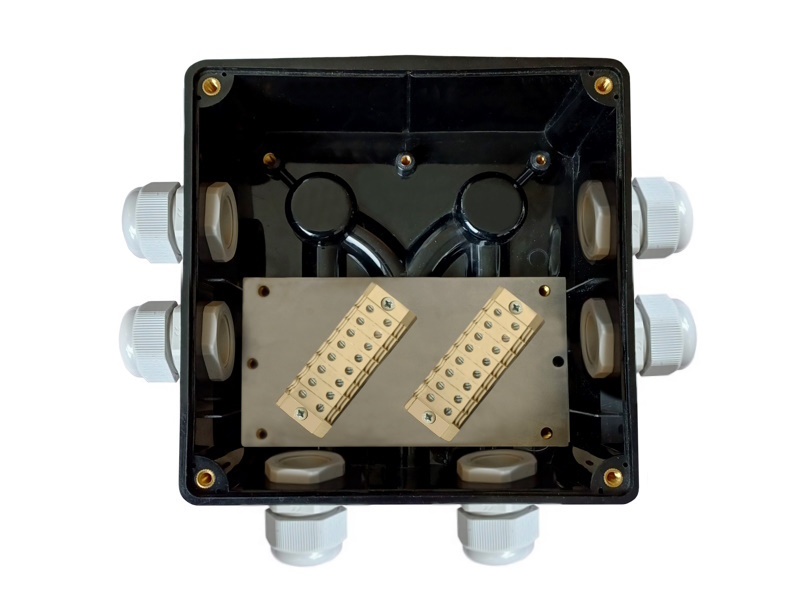

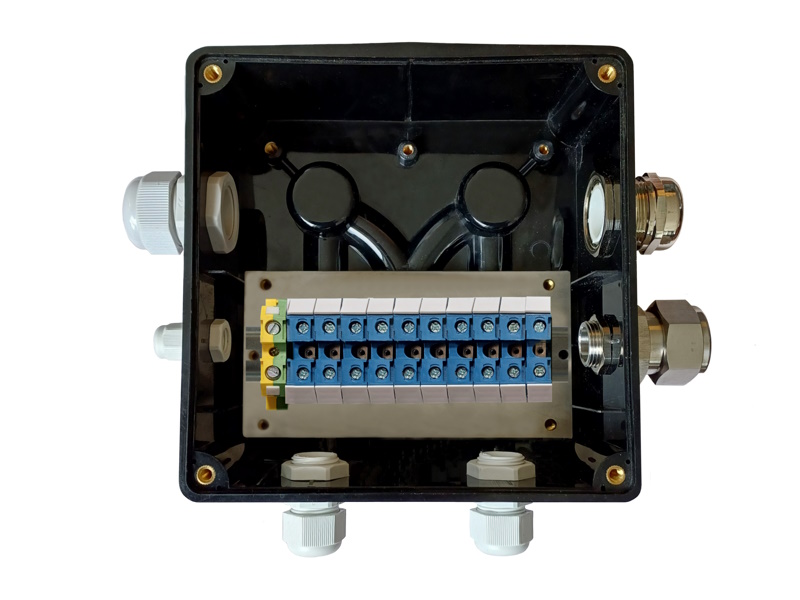

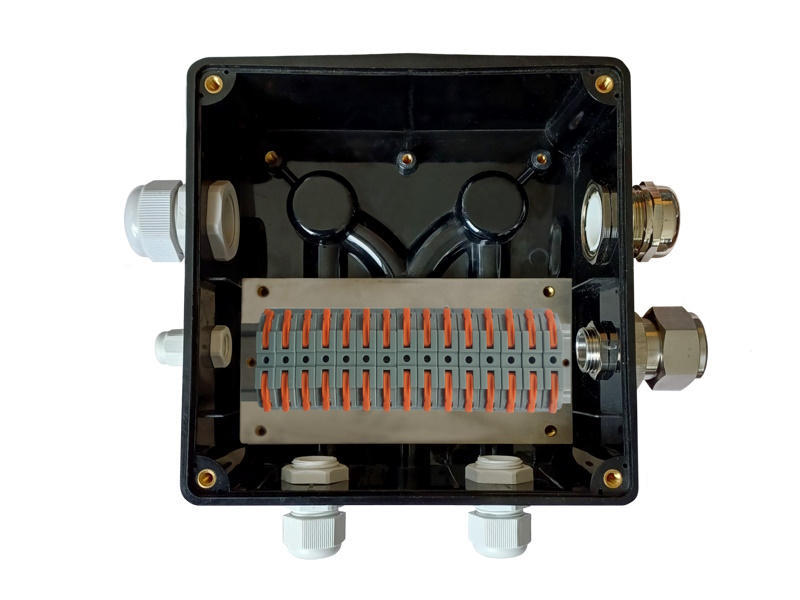

Коробка коммутационная усиленная 183х180х97 Гранд-АЯКС IP67/IP66 выполнена из ударостойкого пластика со стенками толщиной 5 мм, устойчива к перепадам температур, ультрафиолету и предназначена для монтажа, коммутации электрических и кабельных линий, сигнальных шлейфов сигнализации, цепей питания. Отличительной особенностью коробки являются:
Высокая механическая прочность.
Возможность установки, по требованию Заказчика, различных кабельных вводов диаметром от 12 до 32 мм2, с возможностью подключения всех существующих видов кабельной прокладки, шин заземления и проходных клемм от 0,1 до 10 мм2.
Возможность скрытой подводки кабеля, для этого в основания корпуса (сторона Д) предусмотрены посадочные места для кабельных вводов М20 с каналами для укладки кабеля.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	grand_ayaks_passport.pdf	761 KB	—
rfa	korobkakommutatsionnayausilennaya183kh180kh97grand.rfa	584 KB	Revit 2019

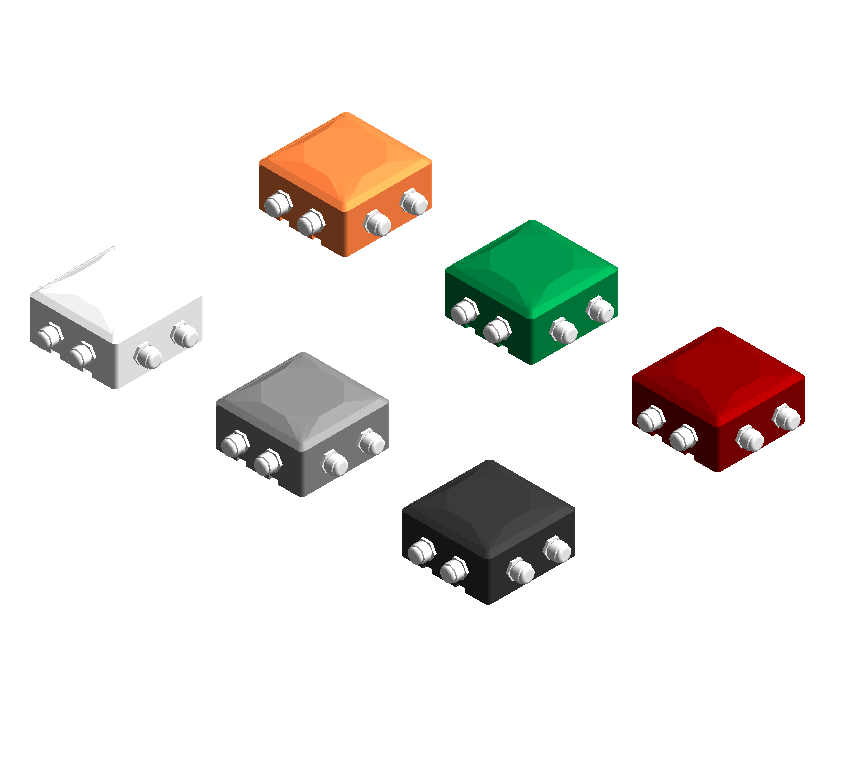

Типоразмеры (6)

Наименование	Материал ADSK Материал	Код изделия ADSK_Код изделия	Wago 0.08-4 мм2
Гранд-АЯКС цвет Черный	Черный	Ч	от 1 до 15 шт
Гранд-АЯКС цвет Белый	Белый	-	от 1 до 15 шт
Гранд-АЯКС цвет Серый	Серый	С	от 1 до 15 шт
Гранд-АЯКС цвет Зеленый	Зеленый	З	от 1 до 15 шт
Гранд-АЯКС цвет Оранжевый	Оранжевый	О	от 1 до 15 шт от 1 до 15 шт от 1 до 15 шт

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Прочее оборудование
Материалы	Пластик
Сайт производителя	Перейти
Инструкция	Перейти
Размеры
Высота	97 mm
Ширина	183 mm
Длина	180 mm
Вес	750 g
Общие характеристики
Масса ADSK Масса	0.75
Наименование ADSK Наименование	Коробка коммутационная усиленная 183х180х97 Гранд-АЯКС IP67/IP66
Обозначение ADSK Обозначение	АТФЕ 685552.237 ПС
Примечание ADSK Примечание	Возможность установки, по требованию Заказчика, различных кабельных вводов диаметром от 12 до 32 мм2, с возможностью подключения всех существующих видов кабельной прокладки, шин заземления и проходных клемм от 0,1 до 10 мм2.
Единица измерения ADSK_Единица измерения	шт.
