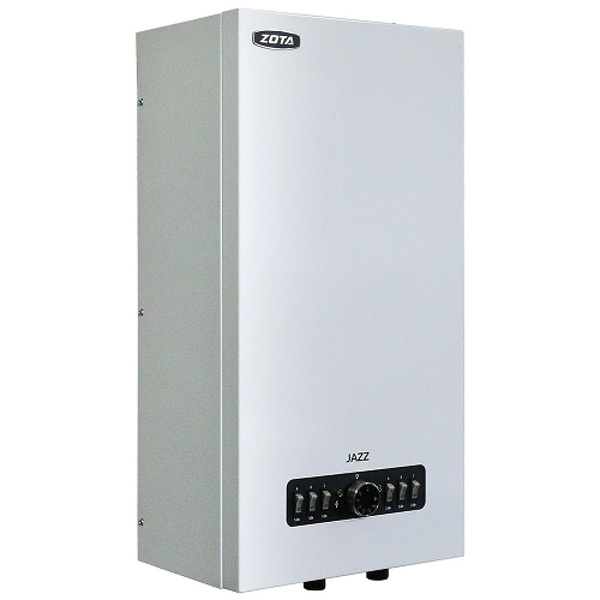

Котел электрический отопительный ZOTA Jazz 6-15 кВт

Name: Котел электрический отопительный ZOTA Jazz 6-15 кВт
Brand: Zota

Обновлено 10 месяцев назад

Описание

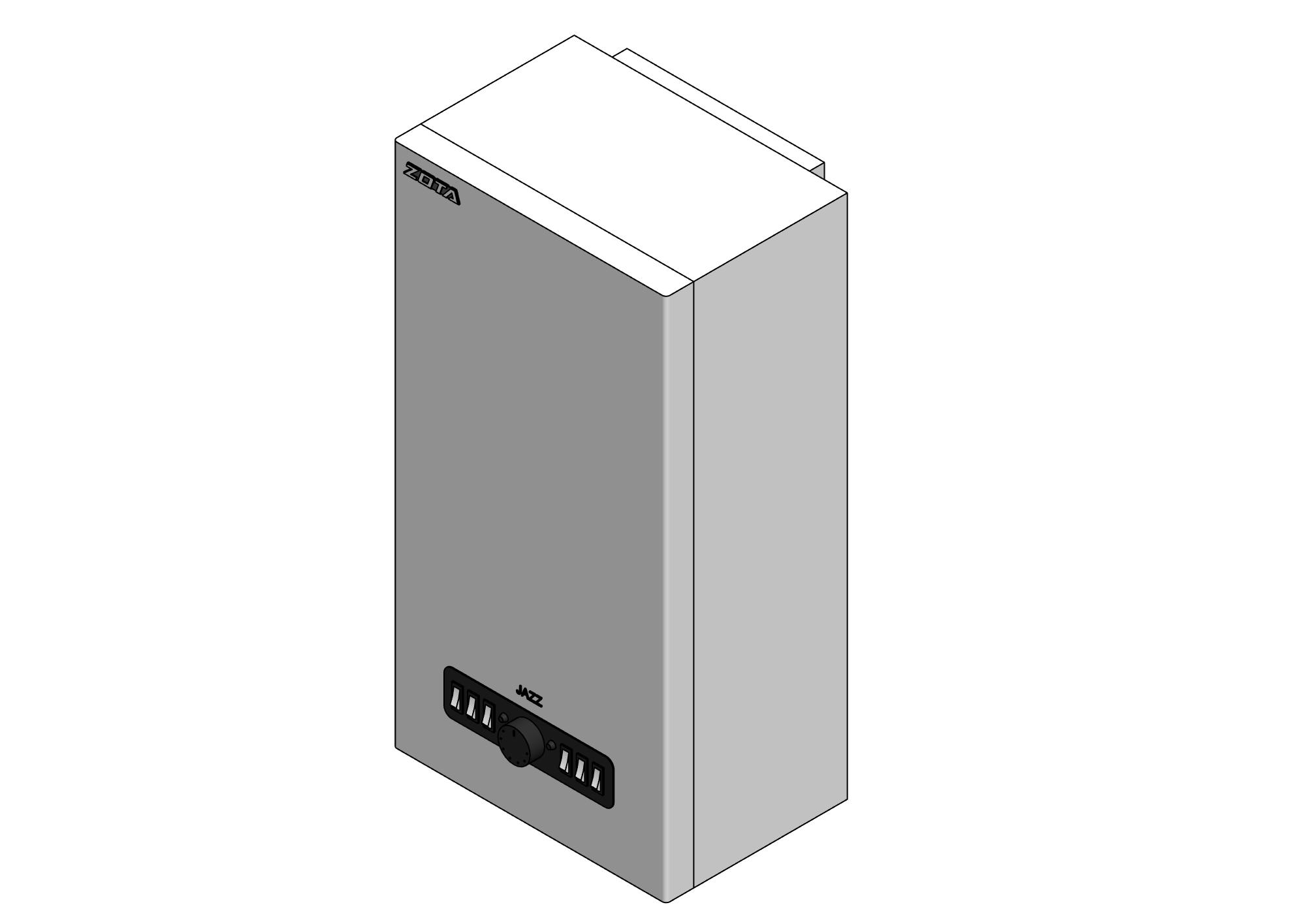

Модели котлов разработаны в Autodesk Revit 2019.2.6. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге также представлена ведомость по Форме 1 по ГОСТ. Котел электрический отопительный ZOTA JAZZ предназначен для обогрева жилых и производственных помещений, а также нагрева воды для технических целей.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	ZT_Инструкция по работе с моделями ZOTA.pdf	1.6 MB	—

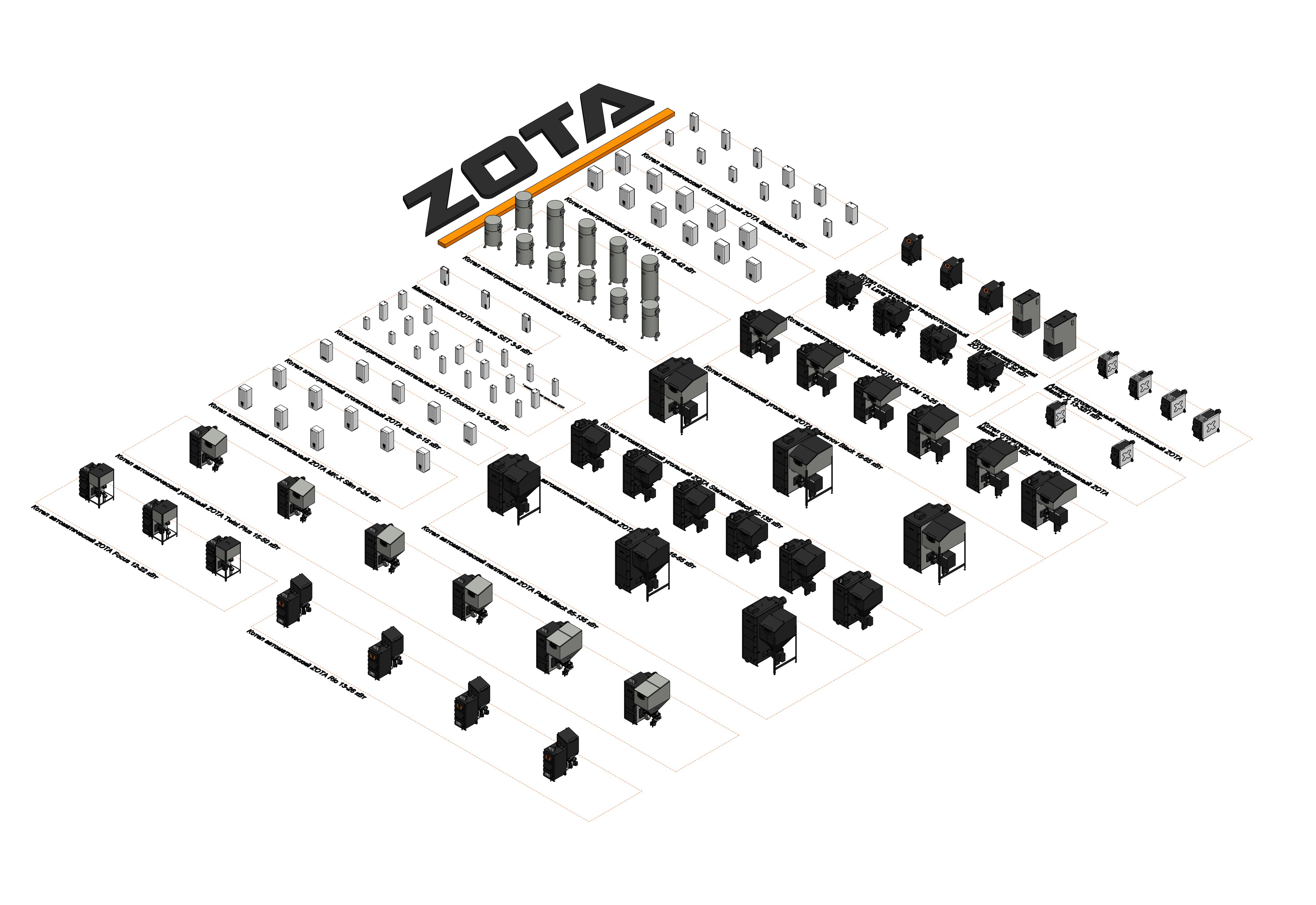

rvt	ZT_Котлы_Отопительные_Электрические-Твердотопливные-Автоматические_ZOTA.rvt	107.4 MB	Revit 2019
rfa	ZT_Котел_ЭлектрическийОтопительный_ZOTA_Jazz_6-15кВт.rfa	1.1 MB	Revit 2019

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Тепловая мощность ADSK_Тепловая мощность	Тип котла
ZOTA-6 «Jazz»	ZOTA-6 «Jazz»	34.5	34.5	Котел электрический отопительный ZOTA Jazz 6 кВт	JZ3468420006	ZOTA Jazz 6 кВт	6 кВт	6316 В·А	6 кВт	6
ZOTA-7,5 «Jazz»	ZOTA-7,5 «Jazz»	34.5	34.5	Котел электрический отопительный ZOTA Jazz 7,5 кВт	JZ3468420007	ZOTA Jazz 7,5 кВт	8 кВт	7895 В·А	8 кВт	7
ZOTA-9 «Jazz»	ZOTA-9 «Jazz»	34.5	34.5	Котел электрический отопительный ZOTA Jazz 9 кВт	JZ3468420009	ZOTA Jazz 9 кВт	9 кВт	9474 В·А	9 кВт	9
ZOTA-12 «Jazz»	ZOTA-12 «Jazz»	36	36	Котел электрический отопительный ZOTA Jazz 12 кВт	JZ3468420012	ZOTA Jazz 12 кВт	12 кВт	12632 В·А	12 кВт	12
ZOTA-15 «Jazz»	ZOTA-15 «Jazz»	36	36	Котел электрический отопительный ZOTA Jazz 15 кВт	JZ3468420015	ZOTA Jazz 15 кВт	15 кВт	15789 В·А	15 кВт	15

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Пластик, Металл
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Размеры
Высота	730 mm
Ширина	356 mm
Длина	276 mm
Общие характеристики
Группирование ADSK Группирование	Электрические котлы
Количество ADSK Количество	1
Материал ADSK Материал	ZT_Корпус_Белый_ZOTA
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ZOTA
