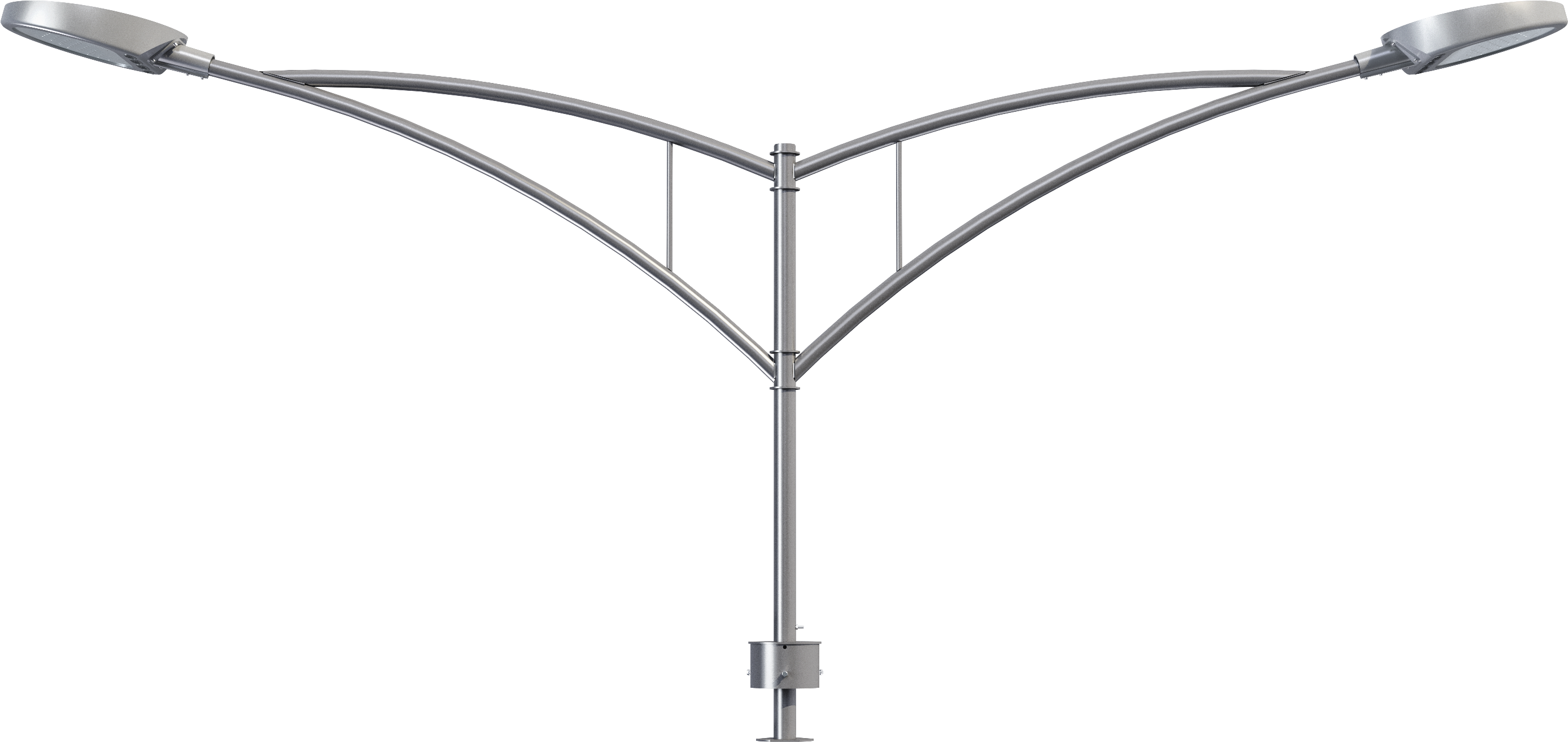

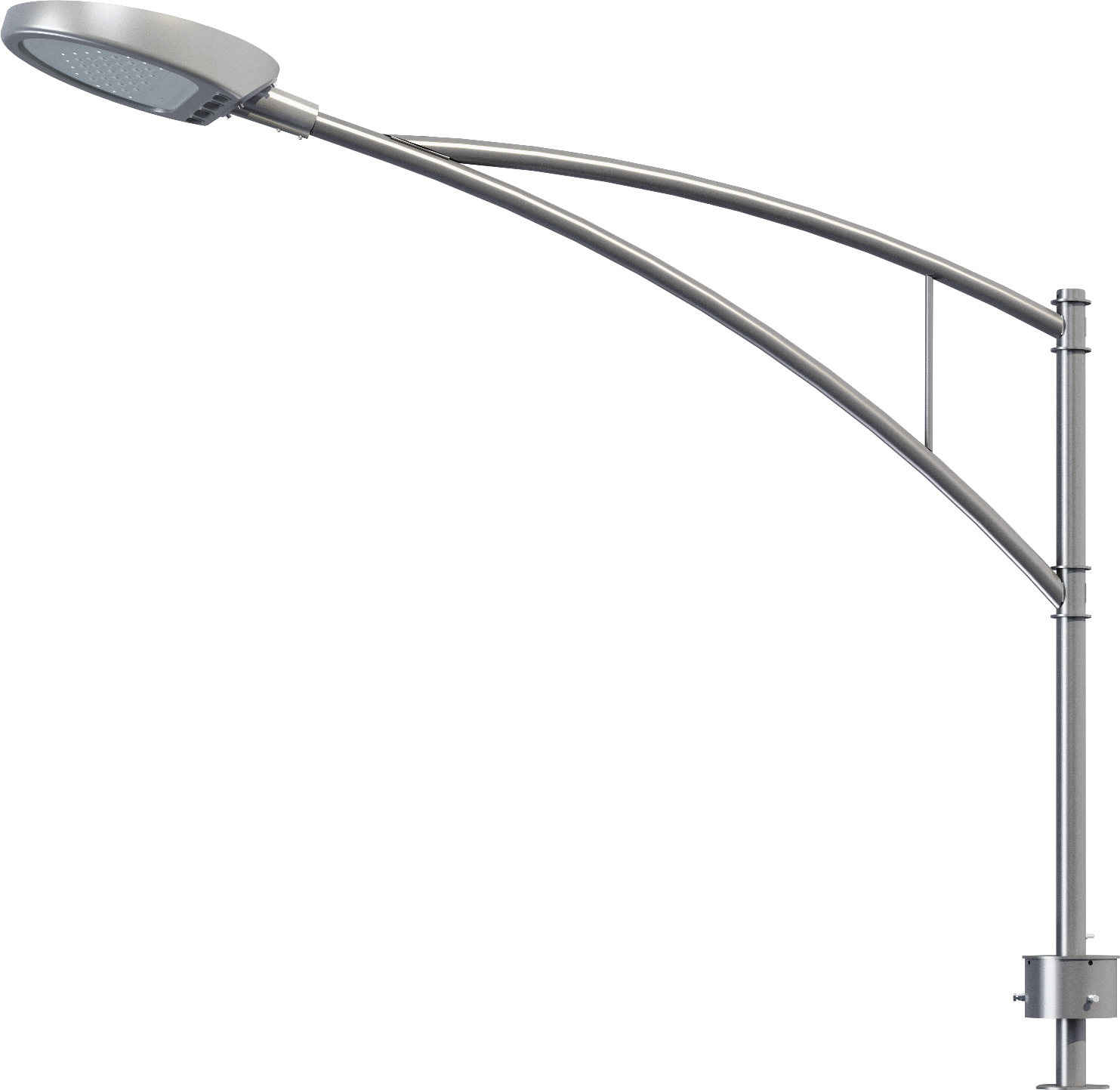

Кронштейн Модерн (Cерия 12)
Обновлено в 2024 годуОписание
Типы применяемых опор
Кронштейны устанавливаются на опоры всех типов.
Способ установки
■ Кронштейны устанавливаются и фиксируются на верхнем торце опоры с помощью болтов.
! Для комплектации «О» крепёжные элементы располагаются на обечайке кронштейна.
! Для комплектации «Ф» – в верхней части ствола опоры.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| txt | Кронштейн Модерн.txt | 2 KB | — | |
| rfa | Кронштейн Модерн.rfa | 644 KB | Revit 2018 |
Типоразмеры (3)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Размер посадочного места |
|---|---|---|---|---|---|
| Кронштейн ТАНС.42.089.000 (12.К1-1,5-2,0-Ф5-ц) | Кронштейн ТАНС.42.089.000 (12.К1-1,5-2,0-Ф5-ц) | 35.7 | Кронштейн ТАНС.42.089.000 (12.К1-1,5-2,0-Ф5-ц) | OE-00447 | 5 |
| Кронштейн ТАНС.42.091.000 (12.К1-2,0-2,0-Ф5-ц) | Кронштейн ТАНС.42.091.000 (12.К1-2,0-2,0-Ф5-ц) | 38.9 | Кронштейн ТАНС.42.091.000 (12.К1-2,0-2,0-Ф5-ц) | OE-00449 | 5 |
| Кронштейн ТАНС.42.092.000 (12.К1-2,0-2,0-Ф6-ц) | Кронштейн ТАНС.42.092.000 (12.К1-2,0-2,0-Ф6-ц) | 38.9 | Кронштейн ТАНС.42.092.000 (12.К1-2,0-2,0-Ф6-ц) | OE-00450 | 6 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Общее |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 2000 mm |
| Вес | 38900 g |
| Диаметр | 135 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | Сталь |
| Обозначение ADSK Обозначение | ГОСТ 32144, ГОСТ IEC 61643-11, ГОСТ IEC 60598-2-3, ГОСТ 23216, ГОСТ 23118, ГОСТ 14 771-76, ГОСТ 21779-82, ГОСТ 9.307.89, ГОСТ 23518-79 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО «OPORA ENGINEERING» |
