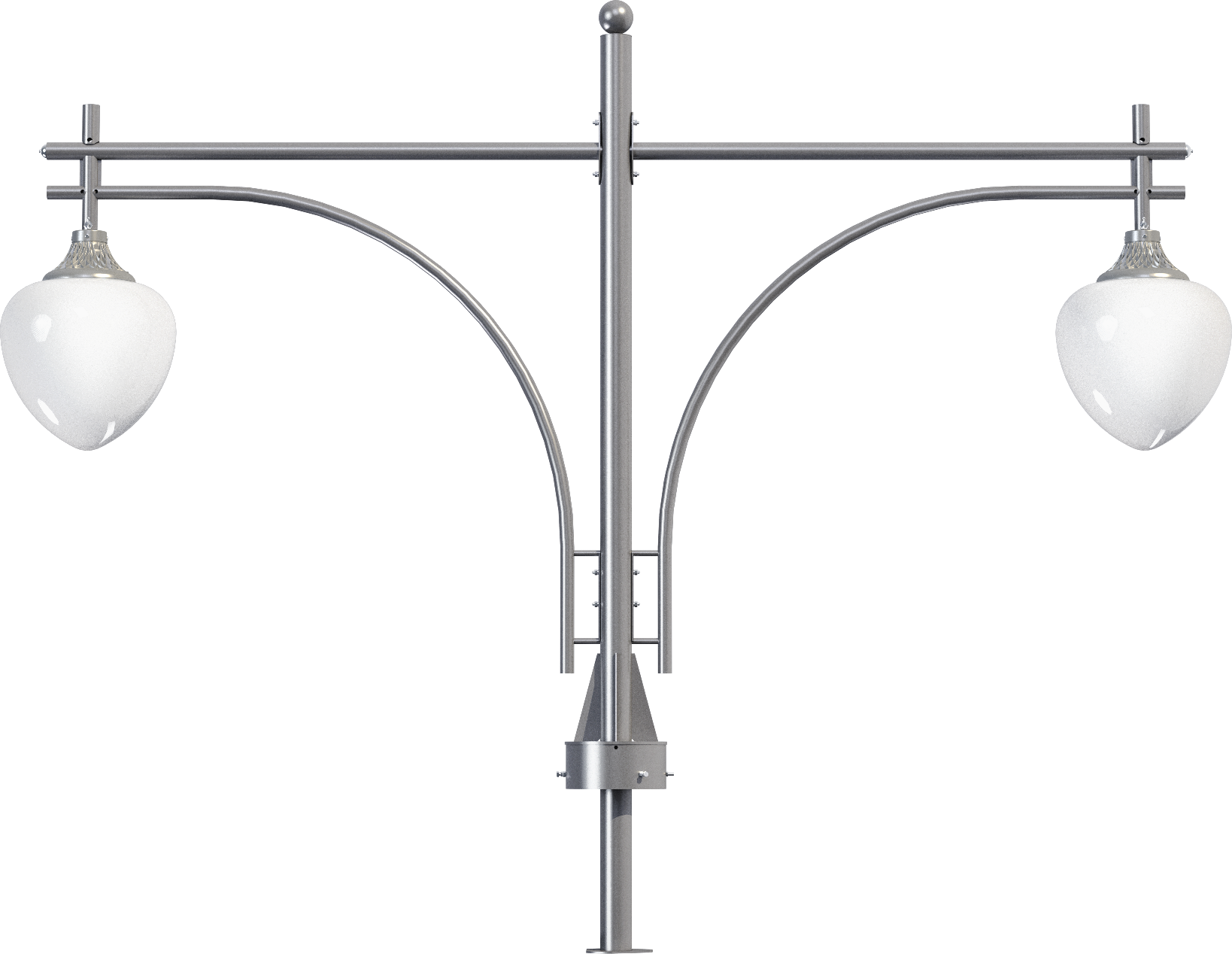

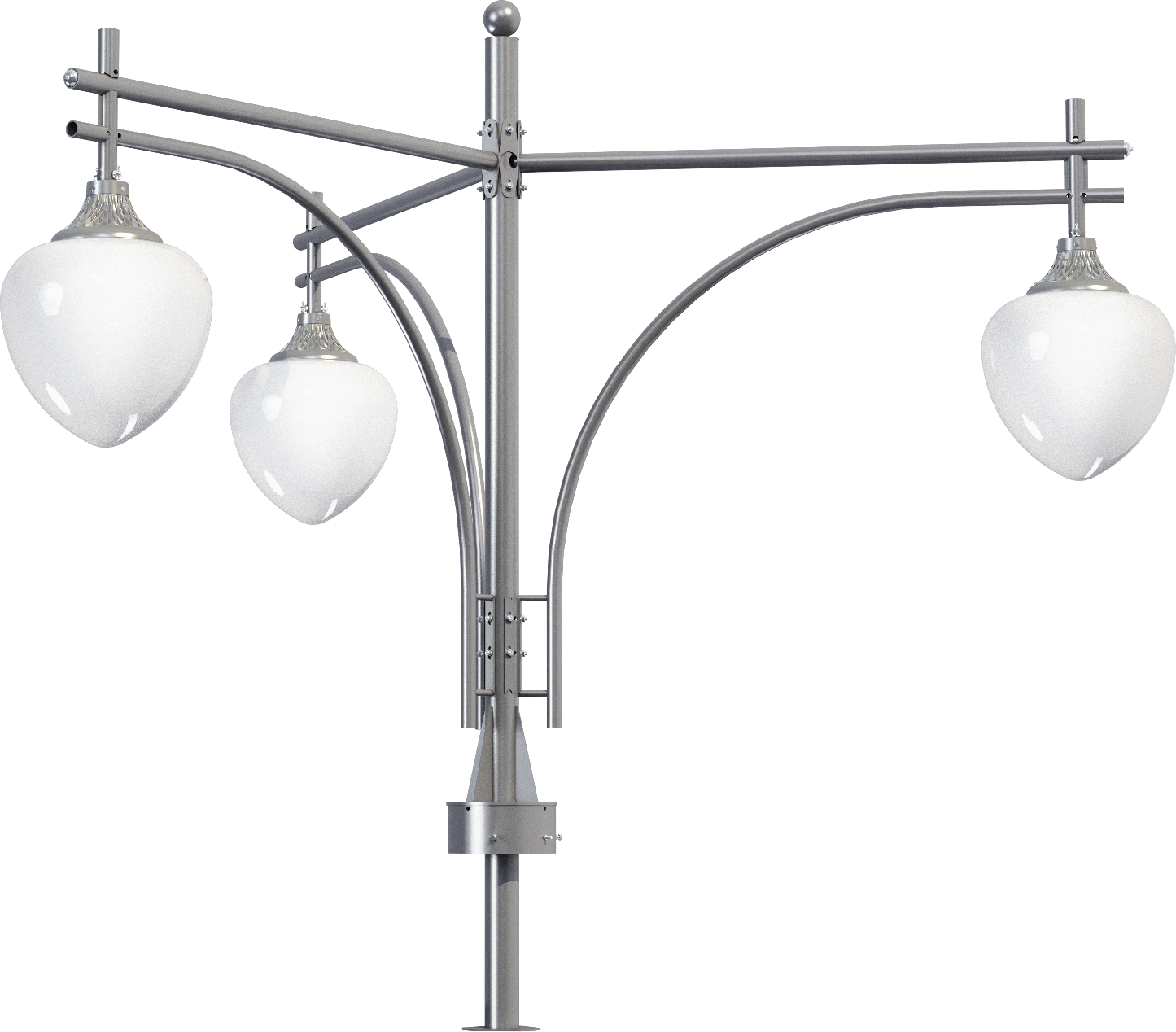

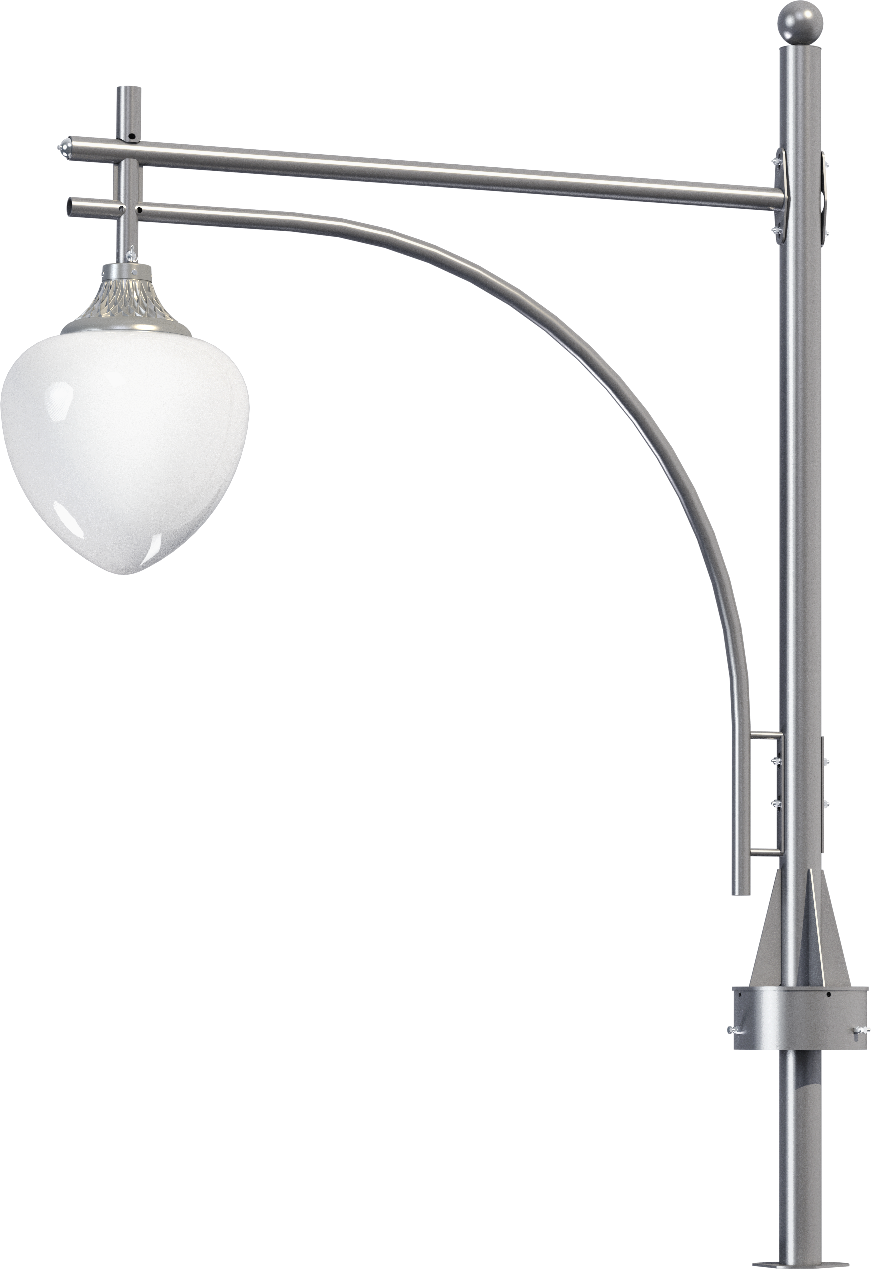

Кронштейн Солярис (Cерия 10)
Обновлено в 2024 годуОписание
Типы применяемых опор
Кронштейны устанавливаются на опоры всех типов.
Способ установки
■ Кронштейны устанавливаются и фиксируются на верхнем торце опоры с помощью болтов.
! Для комплектации «О» крепёжные элементы располагаются на обечайке кронштейна.
! Для комплектации «Ф» – в верхней части ствола опоры.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| txt | Кронштейн Солярис.txt | 4 KB | — | |
| rfa | Кронштейн Солярис.rfa | 1.1 MB | Revit 2018 |
Типоразмеры (8)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Видимость двойной | Видимость обечайка | Видимость хвоста | Видимость четверной | Количество светильников | Размер посадочного места | Тип посадочного места | Угол в плане между посадочными местами |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

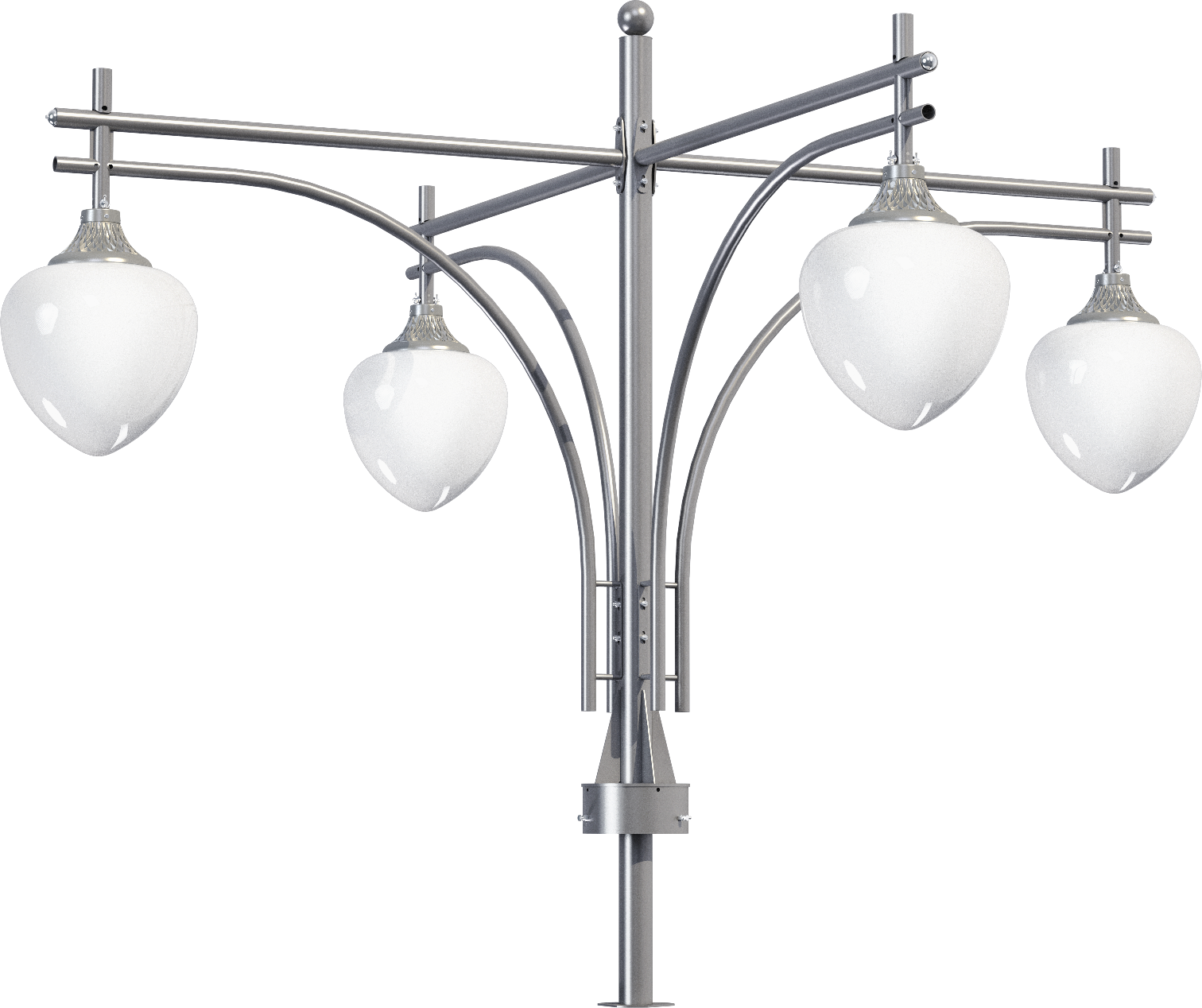

| Кронштейн ТАНС.42.081.000 (10.С4-1,8-1,8-/90-О4-ц) | Кронштейн ТАНС.42.081.000 (10.С4-1,8-1,8-/90-О4-ц) | 153 | Кронштейн ТАНС.42.081.000 (10.С4-1,8-1,8-/90-О4-ц) | OE-00421 | True | True | False | True | 4 | 4 | Обечаечный | 90.00° deg |
| Кронштейн ТАНС.42.075.000 (10.С2-1,8-1,8-/180-О4-ц) | Кронштейн ТАНС.42.075.000 (10.С2-1,8-1,8-/180-О4-ц) | 102 | Кронштейн ТАНС.42.075.000 (10.С2-1,8-1,8-/180-О4-ц) | OE-00424 | True | True | False | False | 2 | 4 | Обечаечный | 180.00° deg |
| Кронштейн ТАНС.42.063.000 (10.С1-1,5-1,2-Ф5-ц) | Кронштейн ТАНС.42.063.000 (10.С1-1,5-1,2-Ф5-ц) | 35.81 | Кронштейн ТАНС.42.063.000 (10.С1-1,5-1,2-Ф5-ц) | OE-00427 | False | False | True | False | 1 | 5 | Фланцевый | 0.00° deg |
| Кронштейн ТАНС.42.064.000 (10.С1-1,5-1,2-Ф6-ц) | Кронштейн ТАНС.42.064.000 (10.С1-1,5-1,2-Ф6-ц) | 36.02 | Кронштейн ТАНС.42.064.000 (10.С1-1,5-1,2-Ф6-ц) | OE-00428 | False | False | True | False | 1 | 6 | Фланцевый | 0.00° deg |
| Кронштейн ТАНС.42.069.000 (10.С1-1,8-1,8-О2-ц) | Кронштейн ТАНС.42.069.000 (10.С1-1,8-1,8-О2-ц) | 66.7 | Кронштейн ТАНС.42.069.000 (10.С1-1,8-1,8-О2-ц) | OE-00433 | False | True | True | False | 1 | 2 | Обечаечный | 0.00° deg |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Общее |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 1800 mm |
| Вес | 69200 g |
| Диаметр | 230 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | Сталь |
| Обозначение ADSK Обозначение | ГОСТ 32144, ГОСТ IEC 61643-11, ГОСТ IEC 60598-2-3, ГОСТ 23216, ГОСТ 23118, ГОСТ 14 771-76, ГОСТ 21779-82, ГОСТ 9.307.89, ГОСТ 23518-79 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО «OPORA ENGINEERING» |
