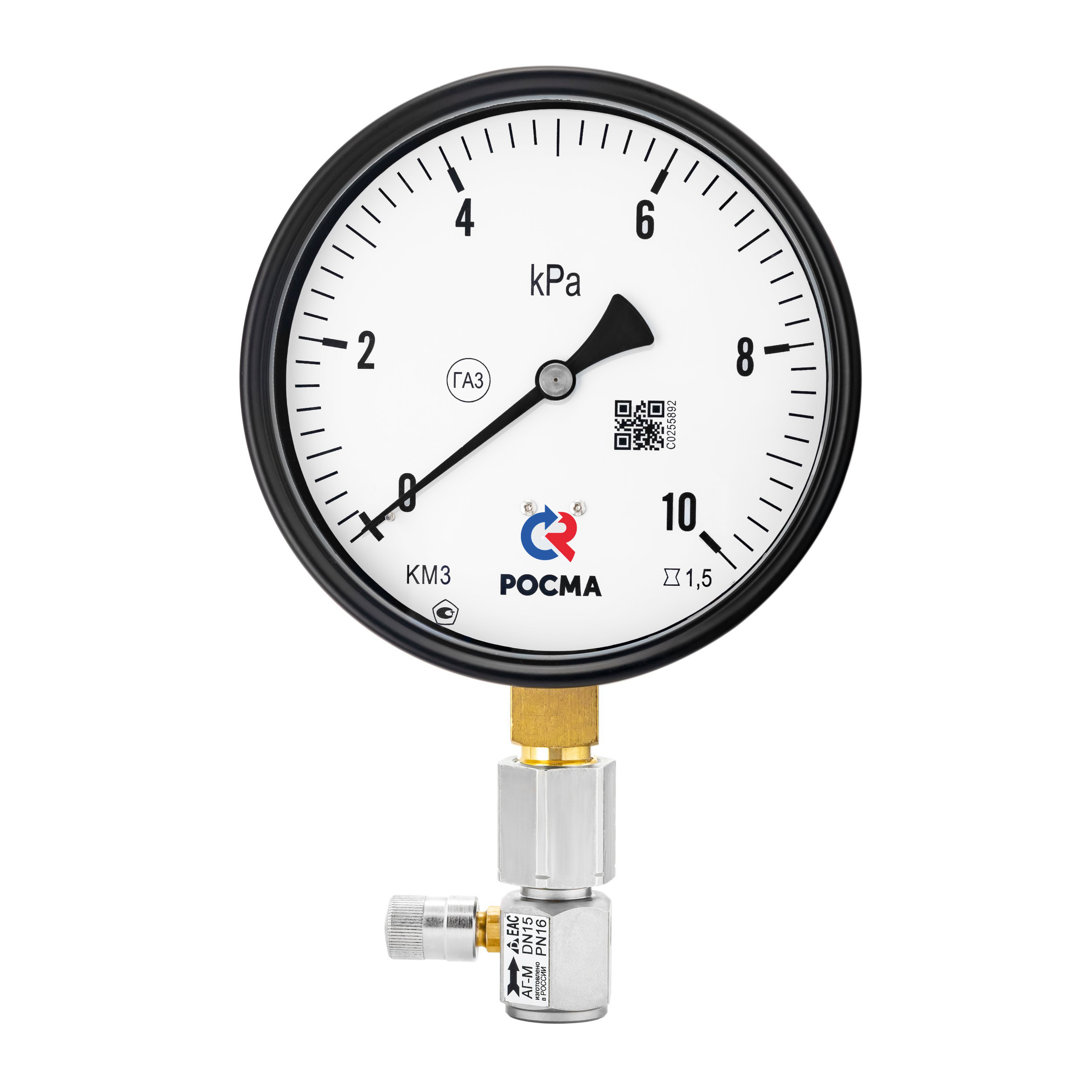

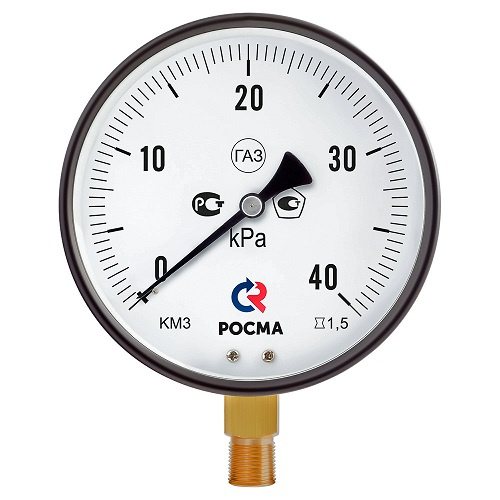

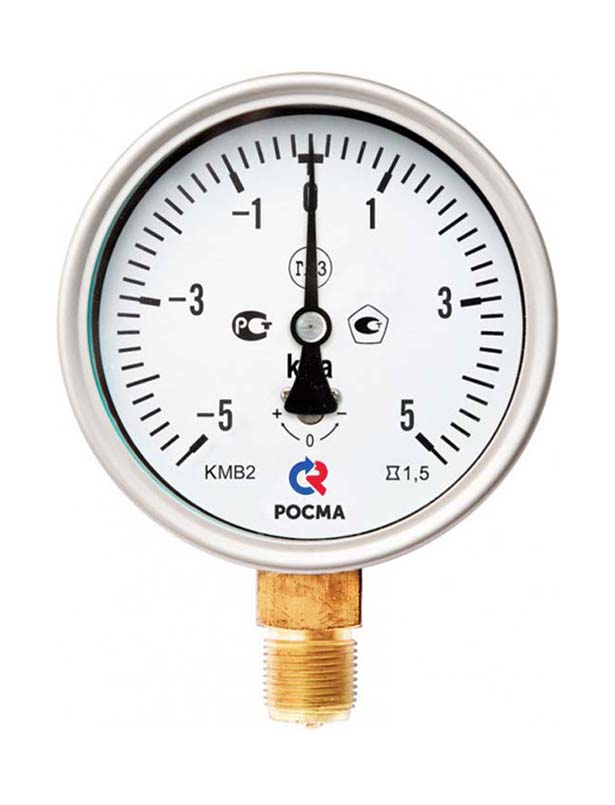

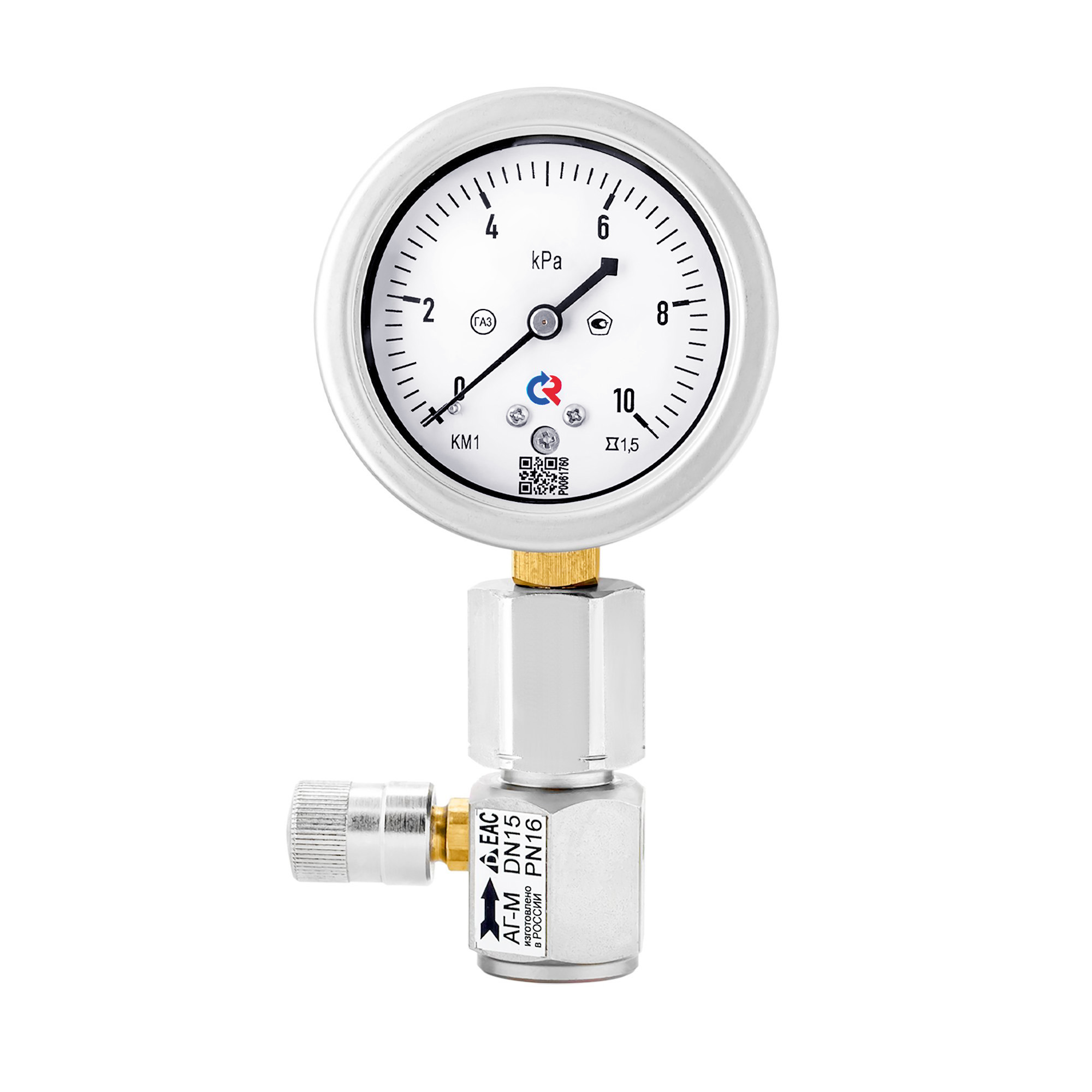

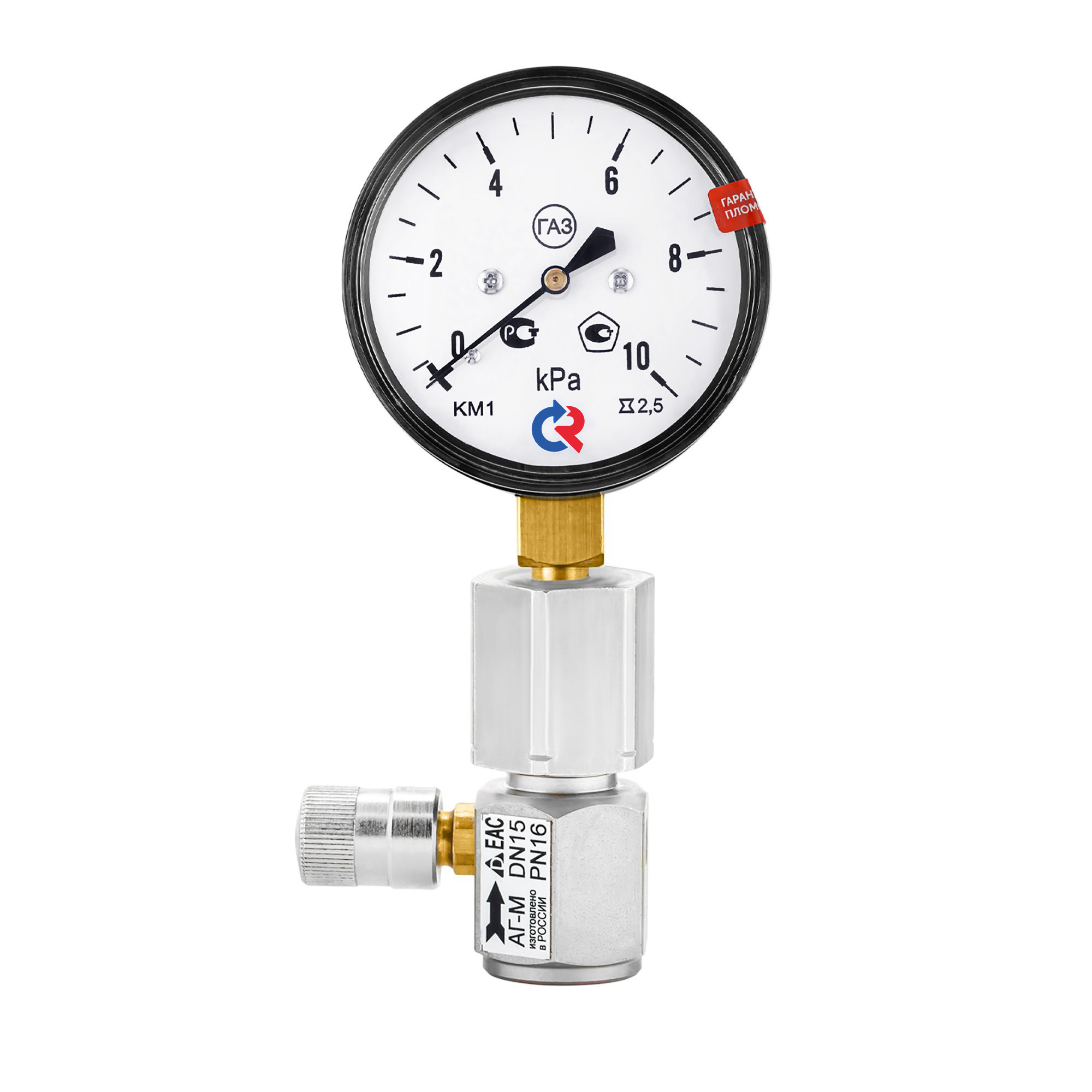

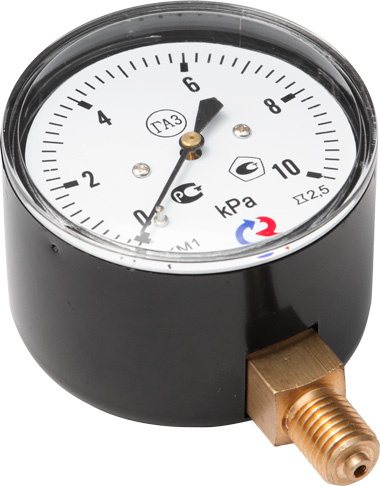

Манометр КМ (КМВ) для измерения низких давлений газов

Name: Манометр КМ (КМВ) для измерения низких давлений газов
Brand: РОСМА

Обновлено 9 месяцев назад

Описание

Напоромер (манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам. Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра. Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.

Файлы для скачивания

Формат	Файл	Размер	Версия

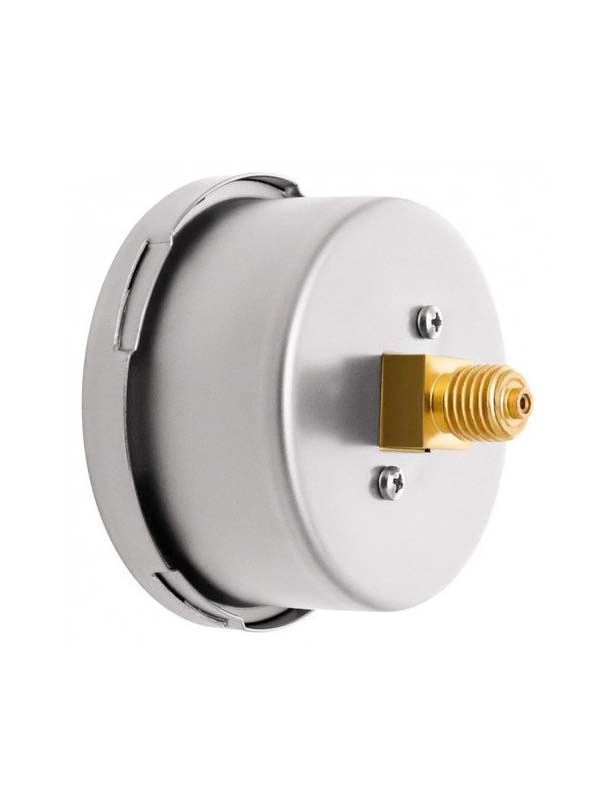

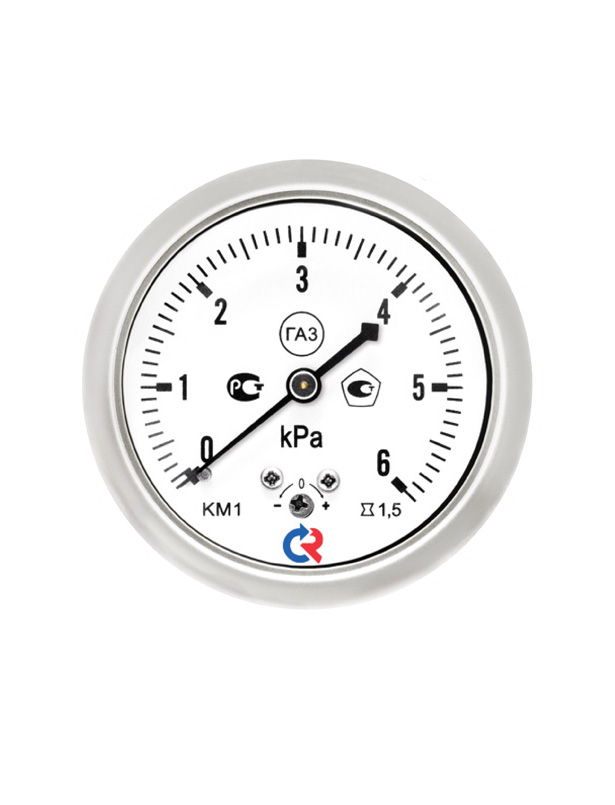

stp	РОСМА_Манометр_КМ-12Т.stp	678 KB	—

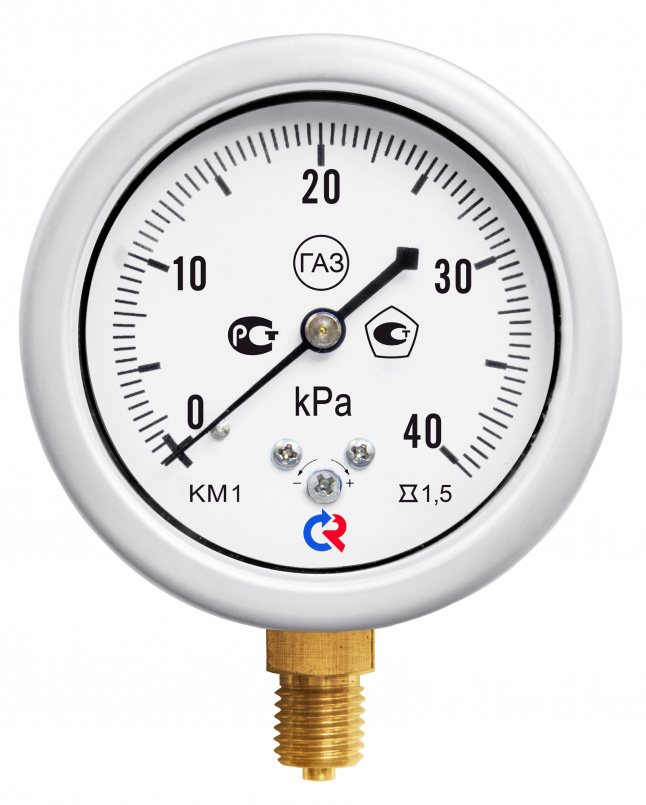

stp	РОСМА_Манометр_КМ-12Р.stp	686 KB	—

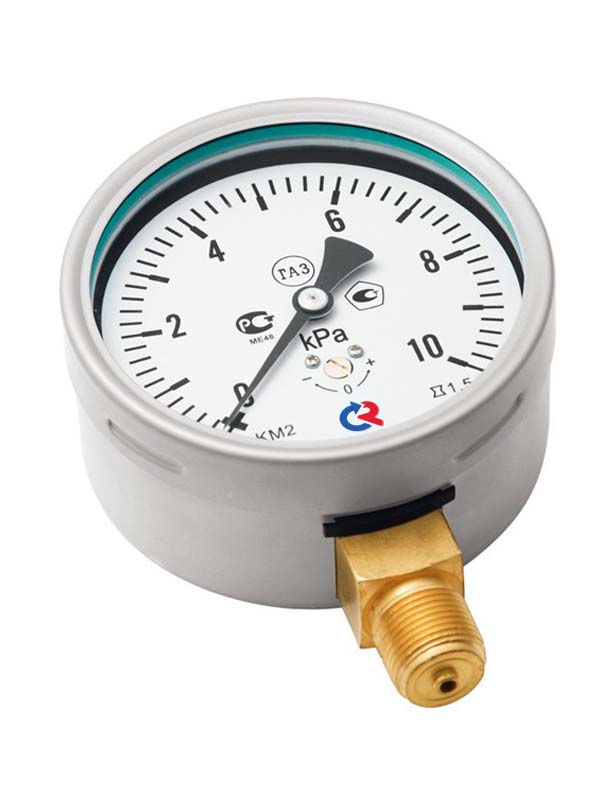

stp	РОСМА_Манометр_КМ-22Р.stp	1.2 MB	—
rfa	РОСМА_МанометрИзмеренияНизкихДавлГазов.rfa	1.1 MB	Revit 2018

Типоразмеры (4)

Наименование	DN	Исполнение	Класс точности	Материал корпуса

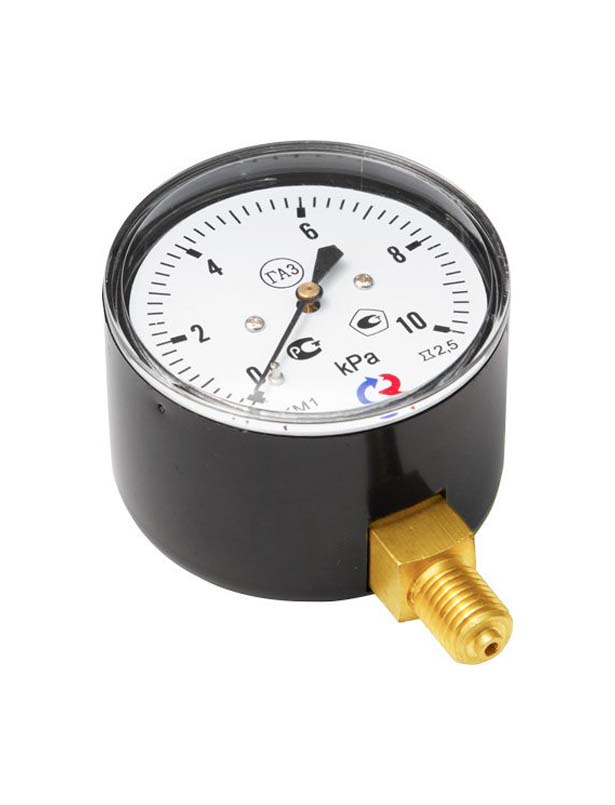

11	8.00 мм	11	2,5	_Краска черная глянцевая

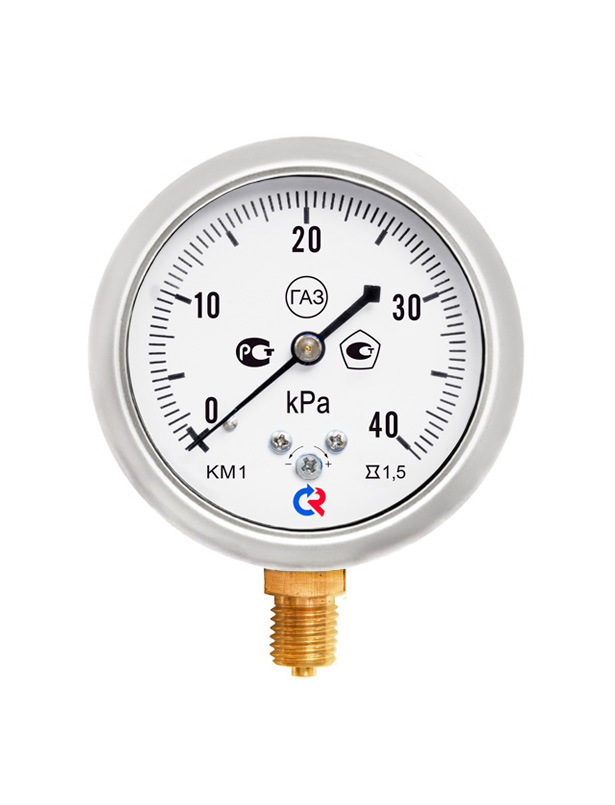

12	8.00 мм	12	1,5	_Краска Белый металлик

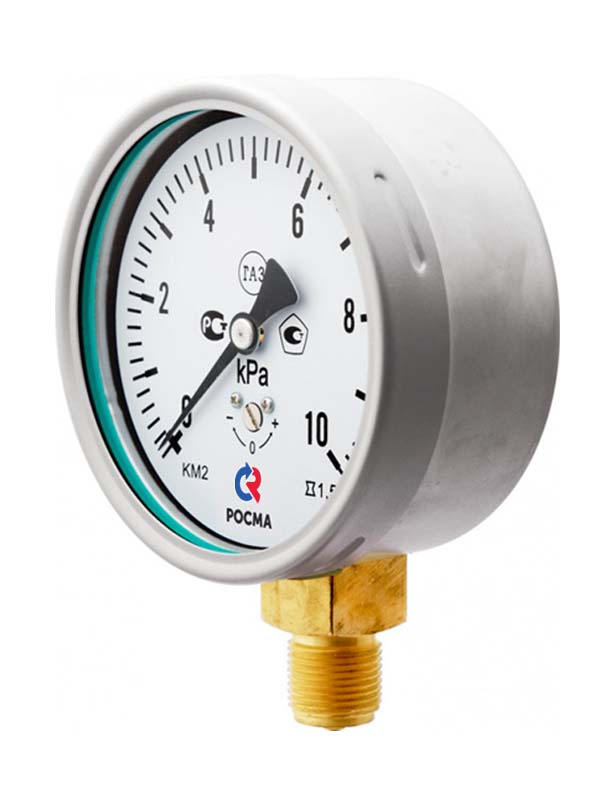

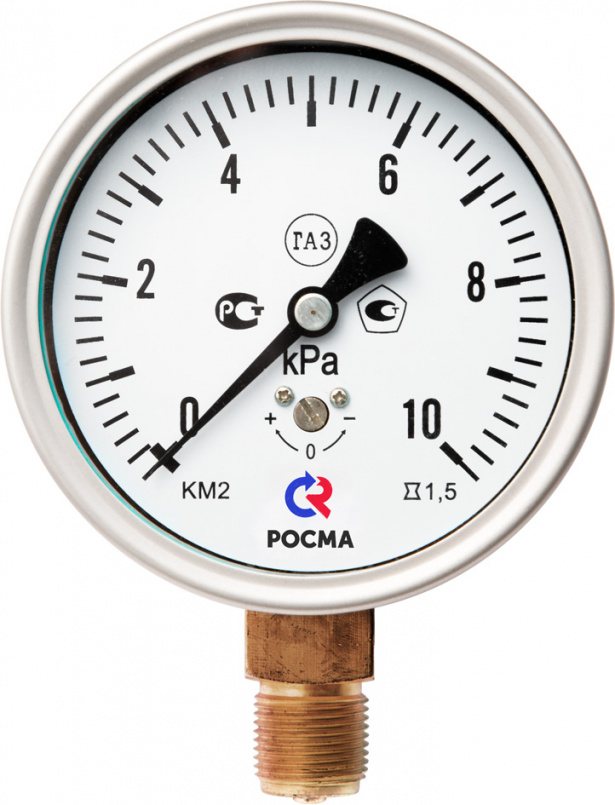

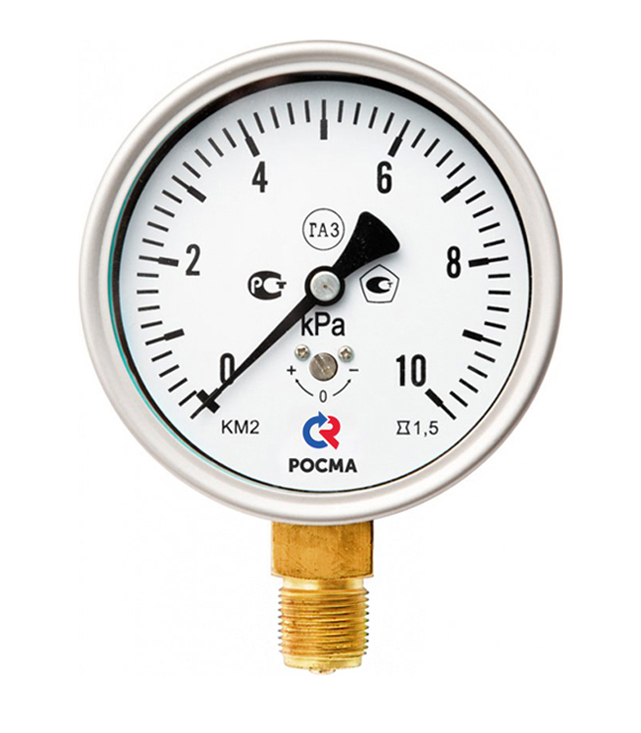

22	15.00 мм	22	1,5	_Краска Белый металлик

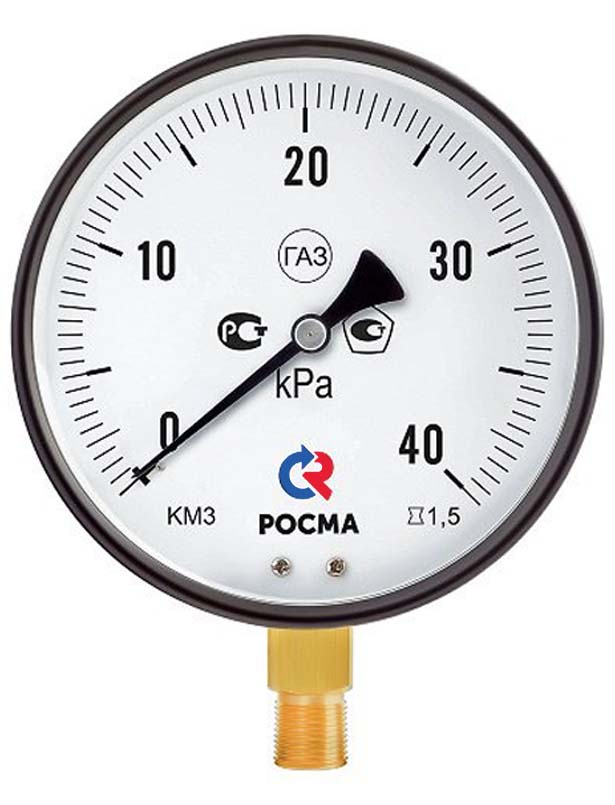

31	15.00 мм	31	1,5	_Краска черная глянцевая

Технические характеристики

Общее
Категория	Оборудование для систем газоснабжения
Тип	Метрологическое оборудование
Материалы	Нержавеющая сталь, Медь, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Author (e-mail)	project@epicon.biz
Copyright	EPICON
Table	спец_для измерения низких давлений газов
