Металлическая регулируемая решетка для воздуховодов РАГ-Ц+Р

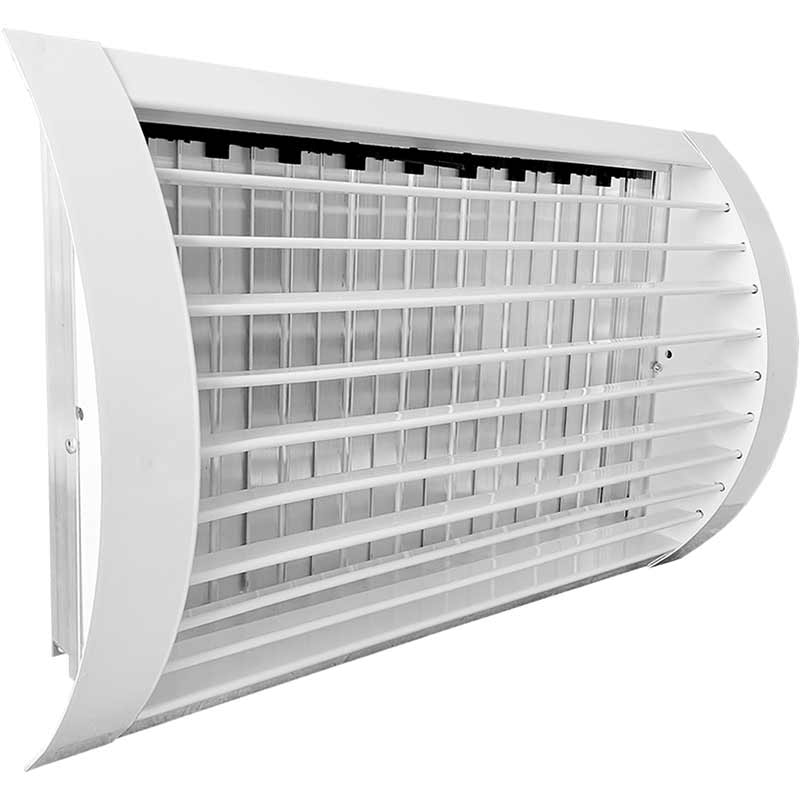

Металлическая регулируемая решетка для воздуховодов РАГ-Ц+Р Решетка РАГ-Ц+Р представляет собой комбинированное решение для систем приточно-вытяжной вентиляции, сочетающее функции воздухораспределения и регулировки воздушного потока. Устройство предназначено для монтажа в круглые воздуховоды с возможностью точной настройки параметров вентиляции. Конструктивные особенности Решетка РАГ-Ц+Р состоит из нескольких ключевых элементов: Цилиндрическая рамка из оцинкованной стали 0,9 мм, повторяющая форму воздуховода Горизонтальные каплеобразные жалюзи из алюминиевого профиля АДЗ1 Клапан расхода воздуха (КРВ) с регулируемыми лопатками П-образный профиль 25×25 мм для усиления конструкции (при ширине свыше 500 мм) Технические параметры и регулировки Основные характеристики и возможности решетки: Размерный ряд: от 100×100 мм до 1900×1000 мм (с шагом 1 мм) Максимальная высота проема: 75% диаметра воздуховода Независимая регулировка угла наклона жалюзи (вертикальное направление воздуха) Регулировка объема воздуха с помощью КРВ (изменение площади сечения) Стандартное покрытие: порошковая краска RAL 9016 (кроме КРВ) Решетка РАГ-Ц+Р с комбинированной системой регулировки (жалюзи + КРВ) обеспечивает точную настройку параметров воздушного потока, что делает ее универсальным решением для систем вентиляции с различными требованиями к воздухораспределению. Область применения и монтаж Решетка предназначена для использования в различных типах помещений: Офисные и административные здания Торговые и выставочные центры Промышленные объекты Общественные помещения Особенностью монтажа является прямоугольная посадочная часть рамки, которая упрощает установку в стандартные строительные проемы при сохранении цилиндрической формы соединения с воздуховодом. Комбинированное использование алюминия и стали обеспечивает оптимальное сочетание прочности и коррозионной стойкости.
