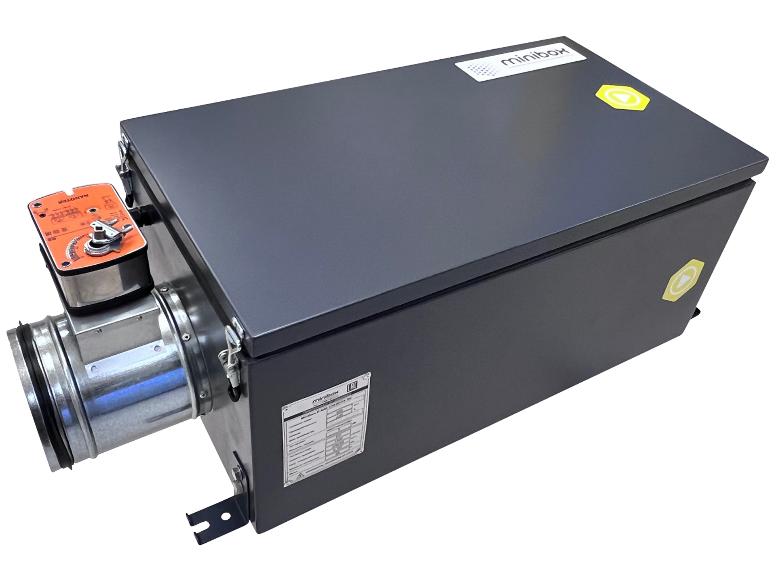

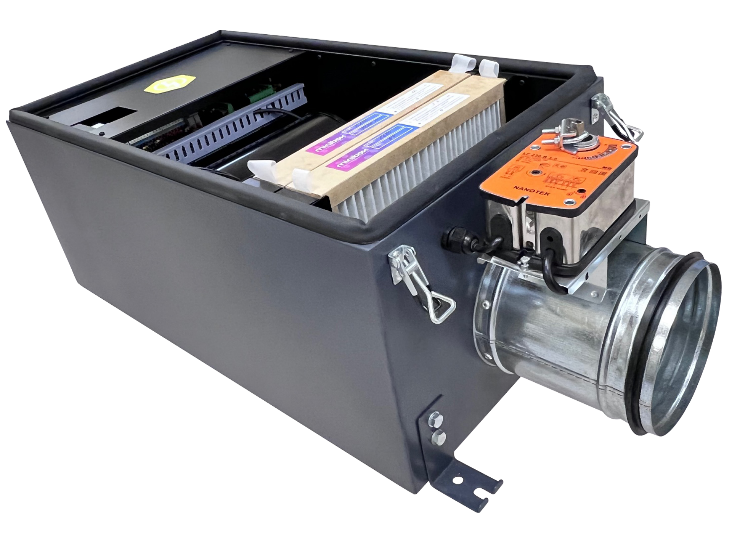

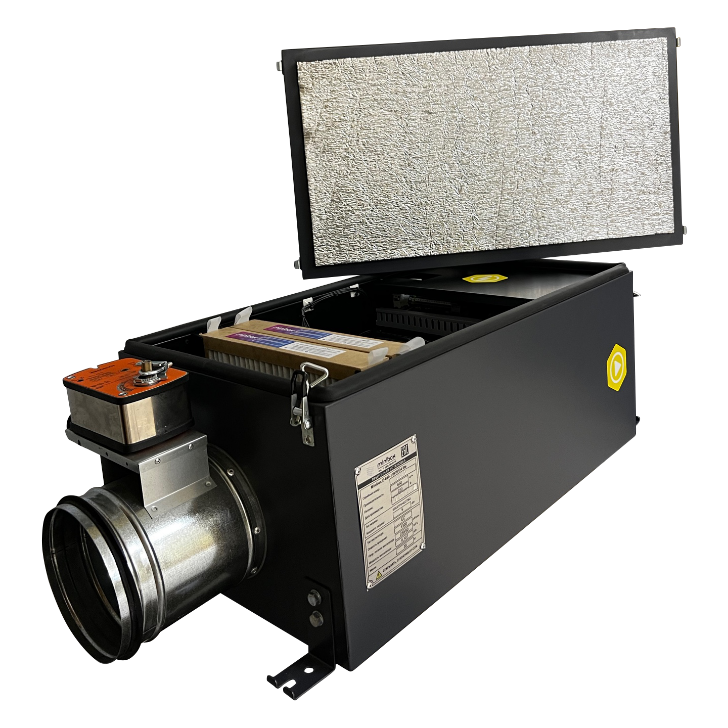

Вентиляционная установка с электрическим нагревом Minibox.Е-650

Обновлено в 2024 году

Описание

Файлы для скачивания

ФорматФайлРазмерВерсия
rfaMinibox-E.rfa1008 KBRevit 2020

Типоразмеры (6)

Наименование
Марка
ADSK Марка
Масса
ADSK Масса
Наименование
ADSK Наименование
Видимость привода с клапаном
Габаритные размеры
Кабель электропитания, мм2
Место размещения
Мощность вентилятора
Производительность, м3/час
Размещение
Тип вентилятора
Угол поворота клапана с приводом
Уровень шума на выходе
Эл. мощность нагревателя
E-200-FKOE200FKO30E-200-FKOFalse950х309х196КГ 3х2,5 или ВВГнг 3х2,5На лоджии/ балконе, подсобном помещении на пол, под потолок, на стену, на улице на монтажной раме Minibox с защитным козырьком83 Вт200Внутреннее/внешнееЕС0.00° deg20-372400 Вт
E-300-FKOE300FKO24E-300-FKOFalse880х375х236КГ 3х2,5 или ВВГнг 3х2,5На лоджии/ балконе, подсобном помещении на пол, под потолок, на стену, на улице на монтажной раме Minibox с защитным козырьком83 Вт300Внутренее/внешнееEC0.00° deg26-442400 Вт
E-300Е30022E-300False849х309х196КГ 3х2,5 или ВВГнг 3х2,5На лоджии/балконе, в подсобном помещении на пол, под потолок, на стену, на улице на монтажной раме Minibox с защитным козырьком83 Вт300Внутренее/внешнееЕС0.00° deg26-442400 Вт
E-650E65035E-650True699х392х314220: КГ 3х4 или ВВГнг 3х4. 380: КГ 5х2,5 или ВВГнг 5х2,5На лоджии/балконе, в подсобном помещении на пол, под потолок, на стену, на улице на монтажной раме Minibox с защитным козырьком107 Вт650Внутренее/внешнееЕС270.00° deg27-374800 Вт
E-850E85038E-850True690х650х381Кг или ВВГнг 5х4На лоджии/балконе, в подсобном помещении на пол, под потолок, на стену, на улице на монтажной раме Minibox с защитным козырьком230 Вт850Внутренне/внешнееЕС0.00° deg28-527200 Вт

Технические характеристики

Общее
Категория Оборудование для систем отопления, вентиляции и кондиционирования
Тип Вытяжные и приточные устройства
Материалы Сталь с порошковым покрытием
Сайт производителя Перейти
Каталог Перейти
Инструкция Перейти
Сертификат Перейти
Размеры
Высота 314 mm
Ширина 392 mm
Длина 699 mm
Вес 30 g
Диаметр 160 mm
Общие характеристики
Дельта температуры, ℃ 44 °C
Кабель пульта управления UTP 2х2х0,51
Класс защиты Ip55
Количество скоростей 7(Zentec)/10(GTC)/10(Carel)
Температура выходного приточного воздуха, ℃ +10...+30(требуемое значение устанавливается с помощью панели управления)
