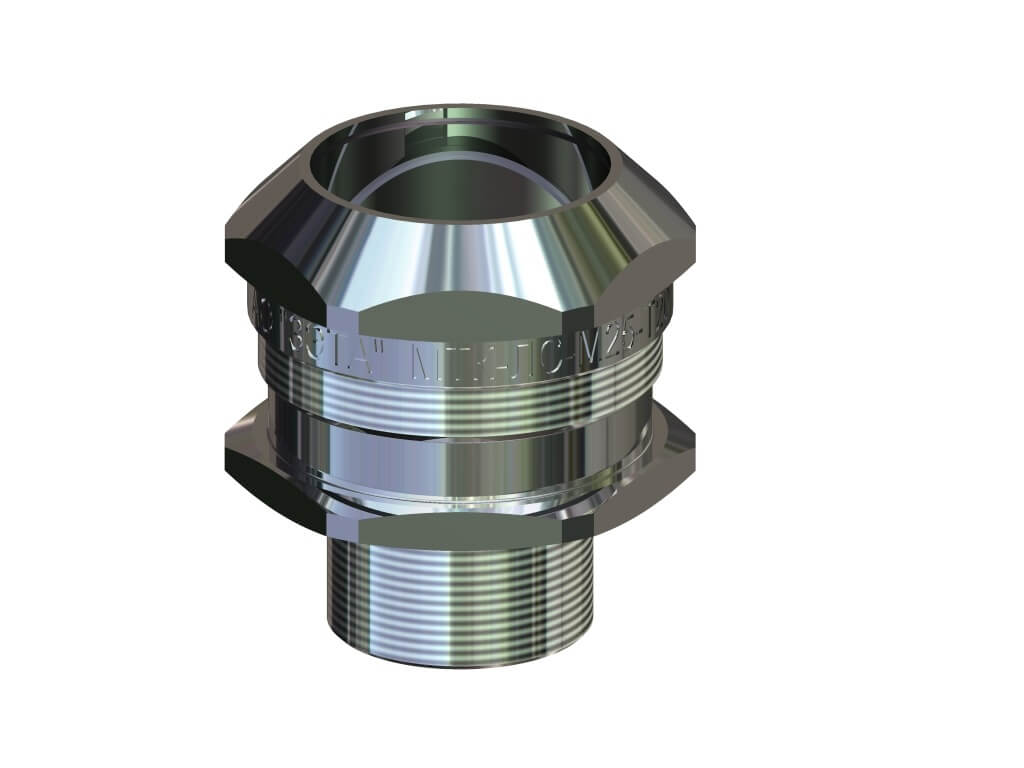

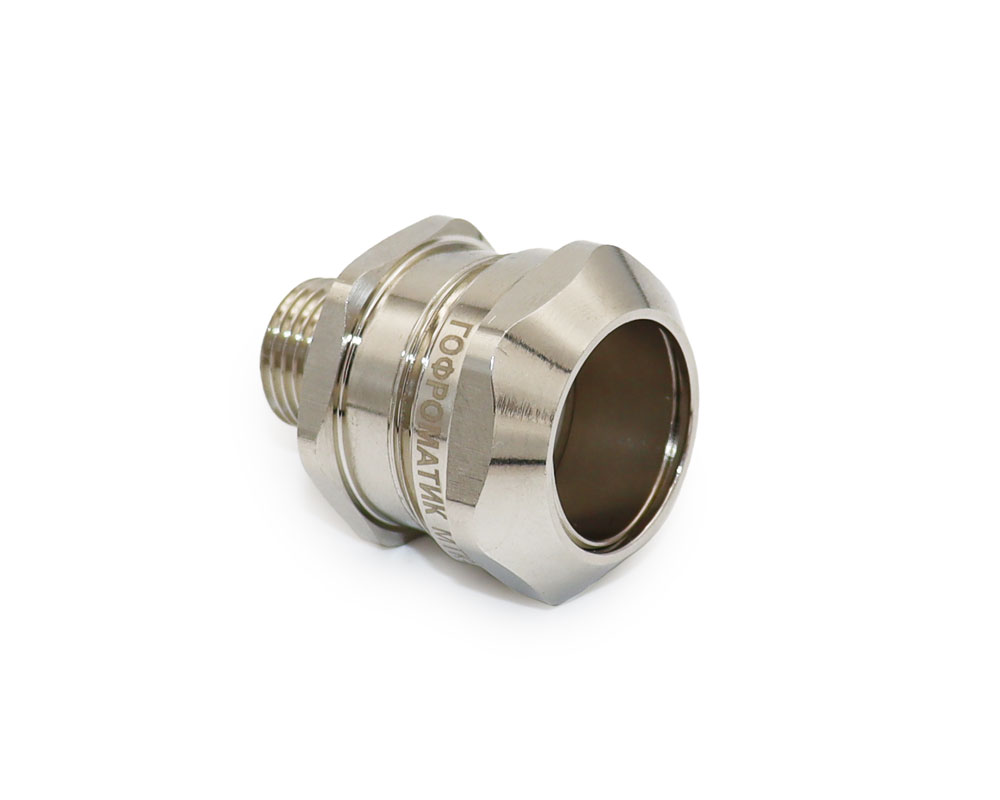

МТК (G1...3) — МУФТА ВВОДНАЯ НИКЕЛИРОВАННАЯ ЛАТУНЬ С НАРУЖНОЙ РЕЗЬБОЙ ДЛЯ СОЕДИНЕНИЯ (ТРУБА-КОРПУС)
Обновлено 3 месяца назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | ZETA_60 Муфты МТК-ЛС-G.rfa | 628 KB | Revit 2021 |
Типоразмеры (10)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Внутренний диаметр металлорукова | Диапазон наружного диамтера трубы |
|---|---|---|---|---|---|---|---|
| МТК-ЛС-G3/4-Т25 IP67 ГОФРОМАТИК | МТК-ЛС-G3/4-Т25 IP67 | 0.19 | 0,19 | МТК-ЛС-G3/4-Т25 IP67 | zeta45647 | 25 | 31,4…34,2 |
| МТК-ЛС-G3/8-Т15 IP67 ГОФРОМАТИК | МТК-ЛС-G3/8-Т15 IP67 | 0.082 | 0,082 | МТК-ЛС-G3/8-Т15 IP67 | zeta45631 | 15 | 19,5…22 |
| МТК-ЛС-G1/2-Т15 IP67 ГОФРОМАТИК | МТК-ЛС-G3/8-Т15 IP67 | 0.082 | 0,082 | МТК-ЛС-G3/8-Т15 IP67 | zeta45635 | 15 | 19,5…22 |
| МТК-ЛС-G1/2-Т20 IP67 ГОФРОМАТИК | МТК-ЛС-G1/2-Т20 IP67 | 0.136 | 0,136 | МТК-ЛС-G1/2-Т20 IP67 | zeta45639 | 20 | 24,5…28 |
| МТК-ЛС-G3/4-Т20 IP67 ГОФРОМАТИК | МТК-ЛС-G1/2-Т20 IP67 | 0.136 | 0,136 | МТК-ЛС-G1/2-Т20 IP67 | zeta45643 | 20 | 24,5…28 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Кабельные муфты |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | АО «ЗЭТА» |
| Материал наименование ADSK_Материал наименование | Никелированная латунь |
| Степень защиты_IP ADSK_Степень защиты_IP | IP67 |
