Муфта Roxtec RS UG™
Обновлено в 2022 годуОписание

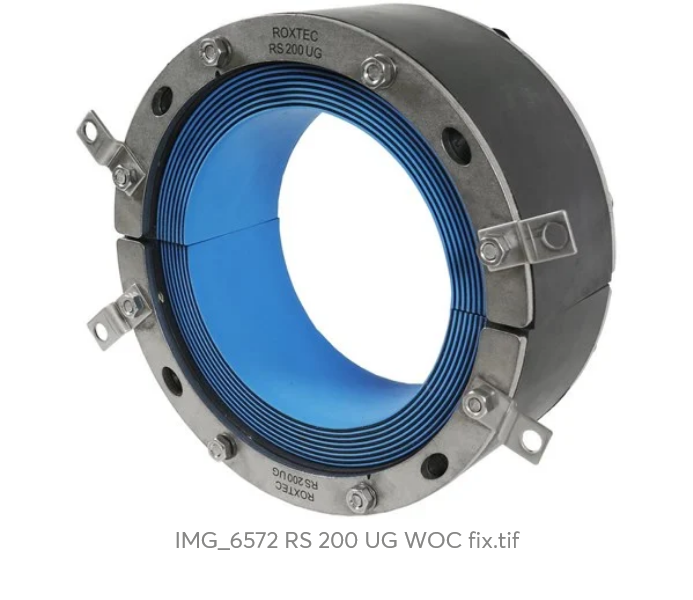

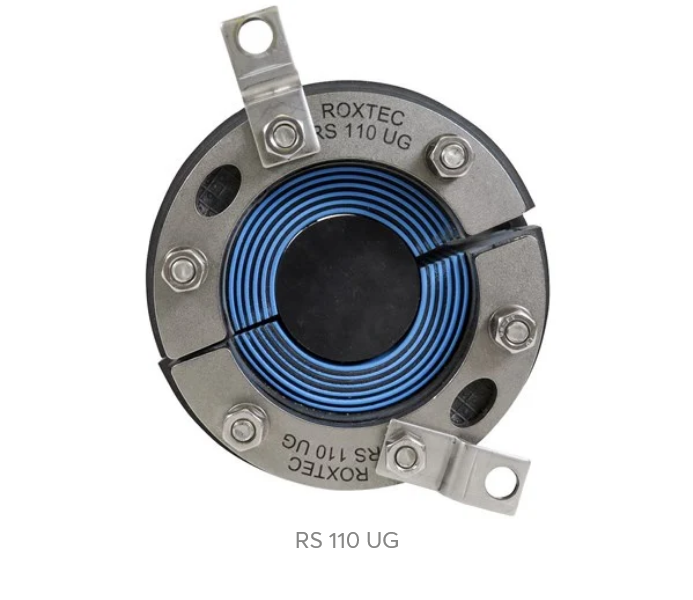

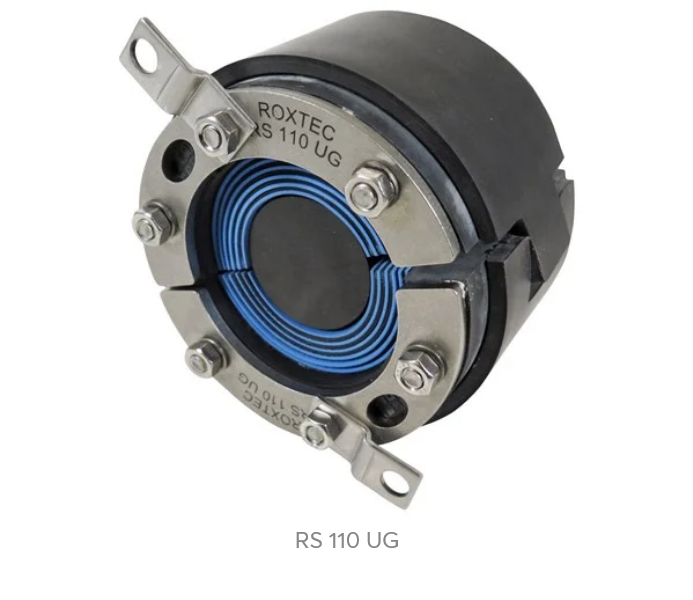

Двухэлементная муфта Roxtec RS UG™ предназначена для установки на существующие одиночные кабели или трубы, которые вводятся через фундамент. Проходка может быть смонтирована даже при наличии повышенной влажности и проточной воды. Выдерживает чрезмерный изгиб кабеля и выполняется с допуском +5 мм относительно отверстия и содержит индикатор, указывающий достижение полного сжатия муфты. Муфту можно вставить в гильзу, кабелепровод или в просверленное отверстие.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | Roxtec RS UG seals.rfa | 460 KB | Revit 2017 | |
| Roxtec RS UG seals.pdf | 44 KB | — |
Типоразмеры (10)
| Наименование | LVI Numero | Sähkönumero | Weight (kg) | core visibility |
|---|---|---|---|---|
| RS 100 24-53 UG | - | 1753126 | 1 | Yes |
| RS 100 UG WOC | 3259200 | 1753132 | 1 | No |
| RS 125 UG WOC | 3259201 | 1753187 | 1.4 | No |
| RS 135 UG WOC | - | 1753133 | 1.6 | No |
| RS 150 UG WOC | 3259202 | — | 1.8 | No |
Технические характеристики
| Общее | |
| Категория | Вводы инженерных коммуникаций |
| Тип | Проходные |
| Материалы | Резина, Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Общие характеристики | |
| Author | ProdLIb Oy |
| Core material | Roxylon black |
| Description | Sealing solutions for cables and pipes |
| ETIM Classification | EC000220 |
| Fitting material | Steel |
