Самовсасывающий насос Иртыш-НС2 50-175.175-600, DN=50

Name: Самовсасывающий насос Иртыш-НС2 50-175.175-600, DN=50
Brand: ПРЕДПРИЯТИЕ ВЗЛЕТ

Обновлено в 2020 году

Описание

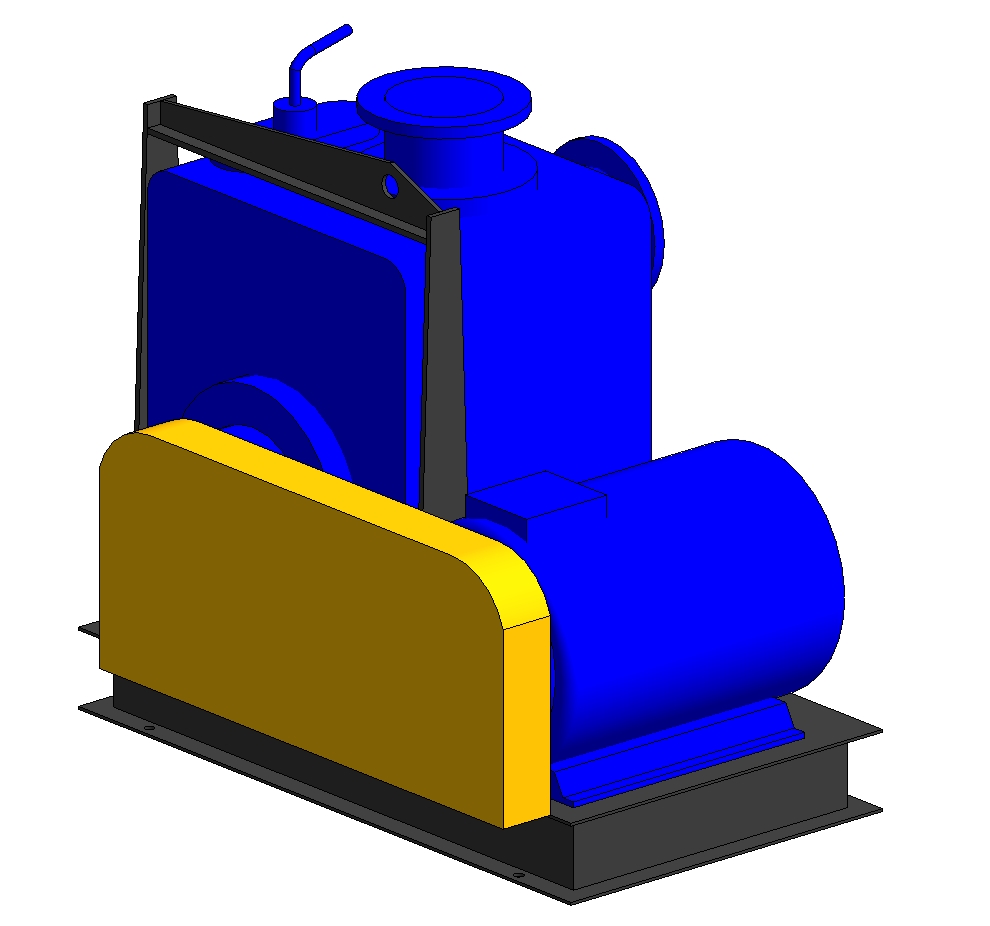

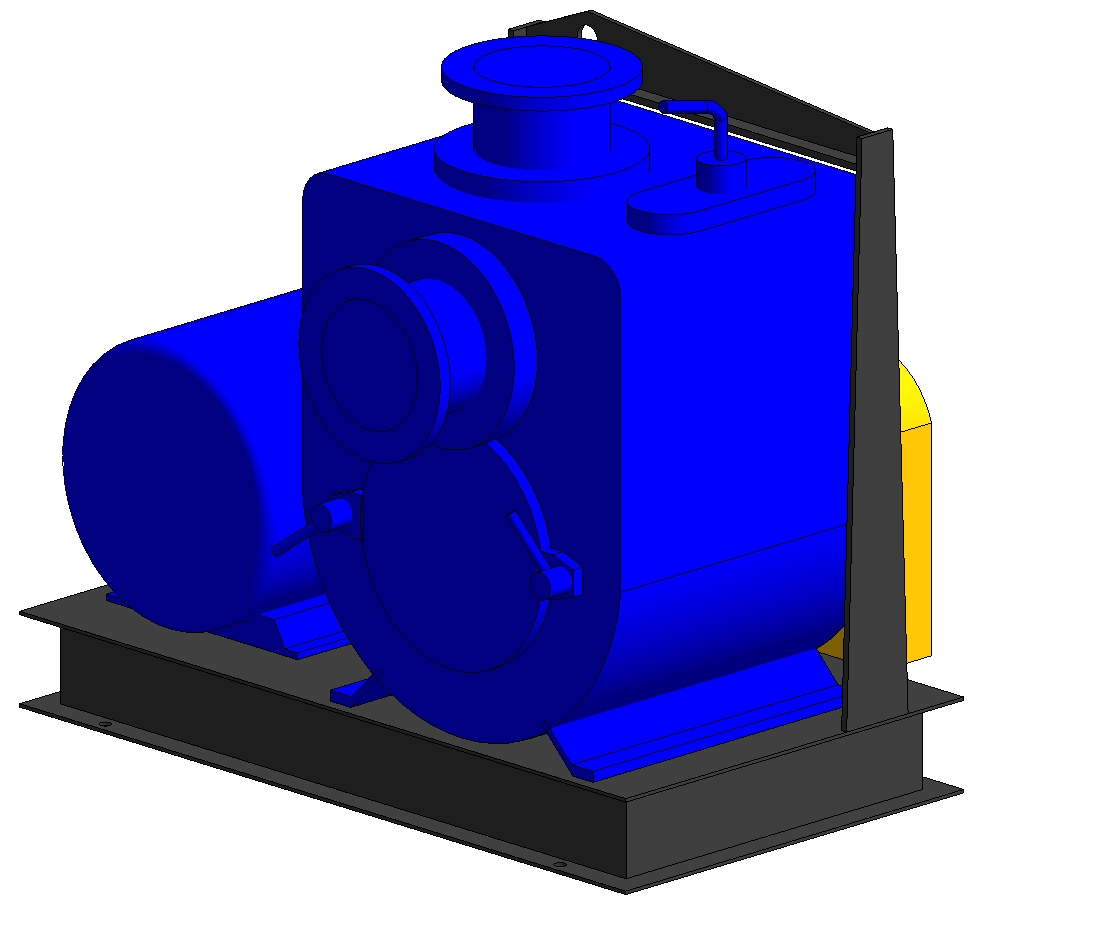

Версия Revit 2017. Представленное семейство моделей разработано с учетом рекомендаций компании ВЗЛЁТ и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО в плане, разрезе и 3D. Масштаб УГО можно изменять. Самовсасывающие насосы работают без предварительной заливки входного трубопровода. Благодаря этому они обладают высокой готовностью к непосредственной эксплуатации. Это промышленные насосные установки для воды. Верхний предел размеров твёрдого составляющего в прокачиваемой среде – 76 мм. Вакуумметрическая высота – до 7 м.Разнообразие возможных видов передач. Выход вала насоса может оснащаться полумуфтой, шкивом и другими деталями в соответствии с особенностями наличного приводного оборудования. В этом отношении изделие является универсальным, с расширенным диапазоном потребительских параметров.

Файлы для скачивания

Формат	Файл	Размер	Версия
ifc	bimlib_nasos_samovsasyvayushchiy_vzlet_ns2_50_600.ifc	378 KB	IFC2X3
txt	bimlib_nasos_samovsasyvayushchiy_vzlet_ns2_50_600.txt	5 KB	—
rfa	bimlib_nasos_samovsasyvayushchiy_vzlet_ns2_50_600.rfa	1.4 MB	Revit 2017
pdf	vzlet_instrukciya_po_rabote_s_modelyu.pdf	843 KB	—
rvt	bimlib_shablonspecifikaciimodeley_nasosy_vzlet.rvt	92.4 MB	Revit 2017

Типоразмеры (38)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Напор H	Производительность Q
BIMLIB_Насос_самовсасывающий_Взлёт_НС2_50_600	—	0	—	0 Вт	0 В·А	—	—
НС2 50/175.175-7,5/2-600(1)_Q=45м3/ч	НС2 50/175.175-7,5/2-600(1). Q=45м3/ч	210	Самовсасывающий насос НС2 50/175.175-7,5/2-600(1), DN=50, Q=45м3/ч	7500 Вт	9375 В·А	19,4	45
НС2 50/175.175-7,5/2-600(1)_Q=40м3/ч	НС2 50/175.175-7,5/2-600(1). Q=40м3/ч	210	Самовсасывающий насос НС2 50/175.175-7,5/2-600(1), DN=50, Q=40м3/ч	7500 Вт	9375 В·А	21,2	40
НС2 50/175.175-7,5/2-600(1)_Q=35м3/ч	НС2 50/175.175-7,5/2-600(1). Q=35м3/ч	210	Самовсасывающий насос НС2 50/175.175-7,5/2-600(1), DN=50, Q=35м3/ч	7500 Вт	9375 В·А	23	35
НС2 50/175.175-7,5/2-600(1)_Q=30м3/ч	НС2 50/175.175-7,5/2-600(1). Q=30м3/ч	210	Самовсасывающий насос НС2 50/175.175-7,5/2-600(1), DN=50, Q=30м3/ч	7500 Вт	9375 В·А	24,8	30

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Насосное оборудование
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ОДО «Предприятие «Взлет» г. Омск
Классификация нагрузок ADSK_Классификация нагрузок	Насос
Коэффициент мощности ADSK_Коэффициент мощности	0.8
