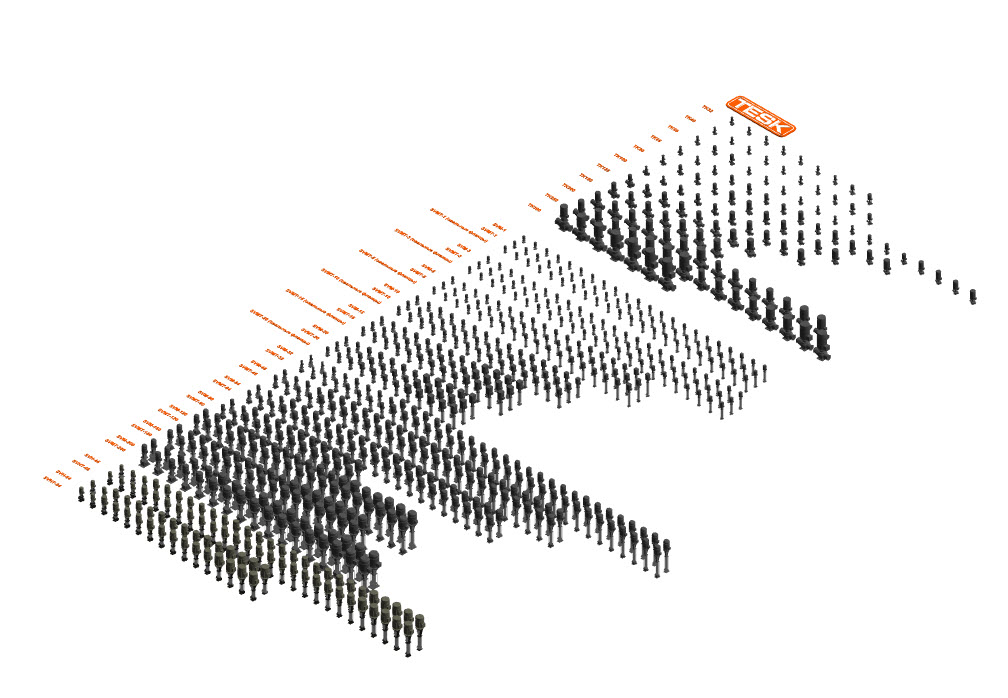

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.

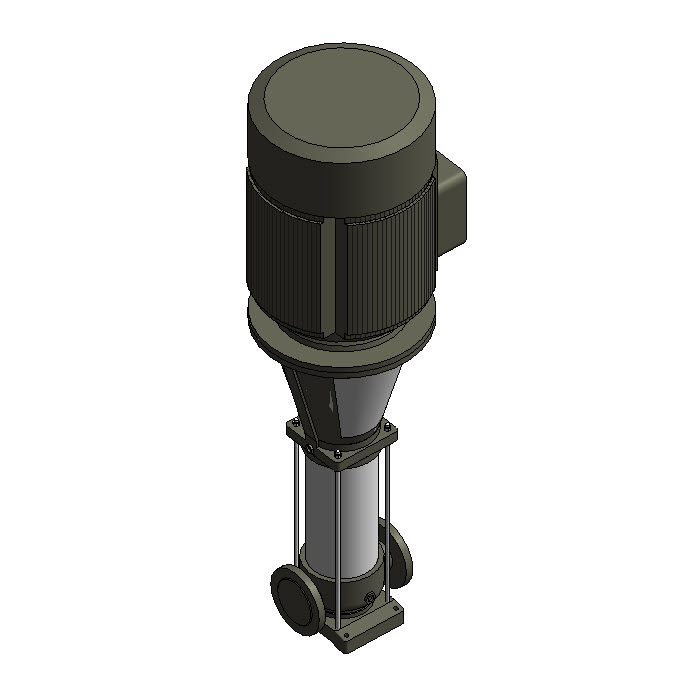

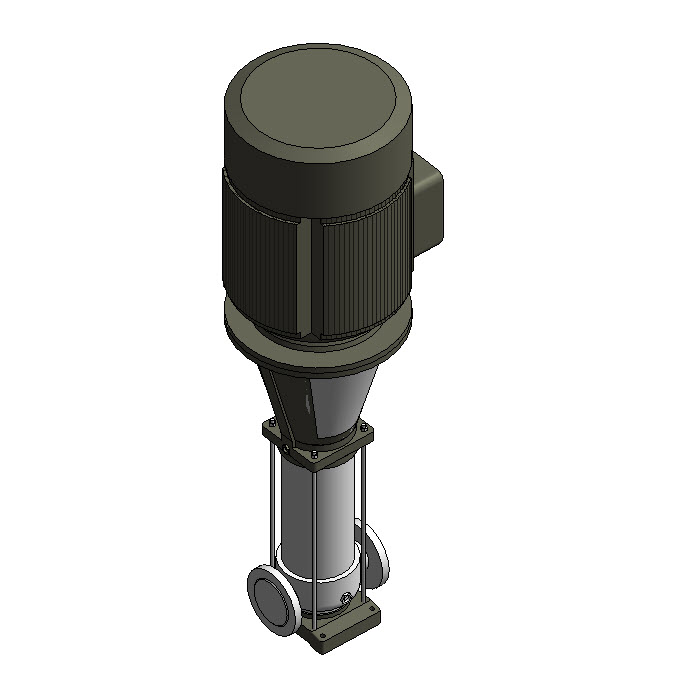

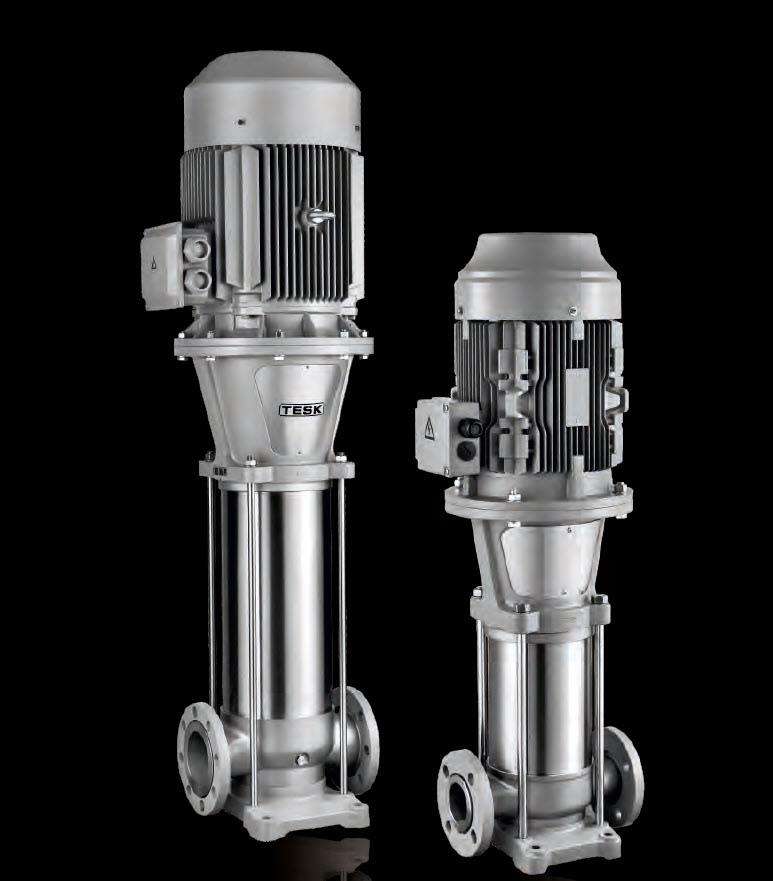

SVH/SVHT — высокоэффективный и энергосберегающий вертикальный многоступенчатый центробежный насос. Центробежная сила, создаваемая рабочим колесом при вращении вала насоса, приводит в движение жидкость. Основными узлами является головная часть насоса, промежуточный фланец с муфтой и электродвигатель. В состав головной части входят вал, рабочие колеса, диффузоры, направляющие аппараты, корпус, механическое уплотнение.
Серия SVH/SVHT может использоваться как подпитывающий насос или как бустерное оборудование в системе повышения давления в строительстве и промышленности. Трубная обвязка обеспечивает установку насоса непосредственно в горизонтальную систему трубопроводов с одинаковыми входными и выходными размерами. Такой дизайн делает конструкцию и трубную разводку насоса более компактными.
Вертикальные многоступенчатые центробежные насосы серии SVH/SVHT могут быть установлены вертикально или горизонтально на трубопроводе в зависимости от места установки. В случае горизонтальной установки к насосу необходимо добавить фиксирующий модуль для обеспечения стабильности насоса во время работы.
Условия эксплуатации насоса
• Перекачивание чистых, негорючих, невозгораемых или невзрывоопасных жидкостей, не содержащих твердых частиц или волокон.
• Максимальная температура окружающей среды: +40 °C.
• Максимальная высота над уровнем моря: 1000 м.
Температура жидкости °C
• Насос для высоких температур: -15 °С до +120 °С
Область применения.
Водоснабжение:
• Фильтрация воды
• Повышение давления
Повышение давления в промышленности:
• Системы очистки
• Система промывки под высоким давлением
• Оборудование для мойки автомобилей
Перемещение жидкостей в промышленности:
• Охлаждающая система кондиционирования воздуха
• Питание котлов
• Системы сбора конденсата
• Подача смазочно-охлаждающих жидкостей
Водоподготовка:
• Система ультрафильтрации
• Система обратного осмоса
• Система дистилляции
• Сепарация
Орошение:
• Орошение по площадям
• Дождевальное орошение
• Капельное орошение
• Орошение теплиц
Двигатель.
• Полностью герметизированный, с воздушным охлаждением двухполюсный стандартный двигатель.
• Класс защиты: IP55.
• Класс изоляции: F.
• Стандартное напряжение:
- 1х220-240В - для моторов 0,37-3кВт.
- 3х220-240/380-415В - для моторов 0,37-3кВт.
- 3х380-415/660-720В - для моторов 4-200кВт.
