Горизонтальный центробежный насос Wellmix CUC 20

Name: Горизонтальный центробежный насос Wellmix CUC 20
Brand: Промресурс

Обновлено 8 месяцев назад

Описание

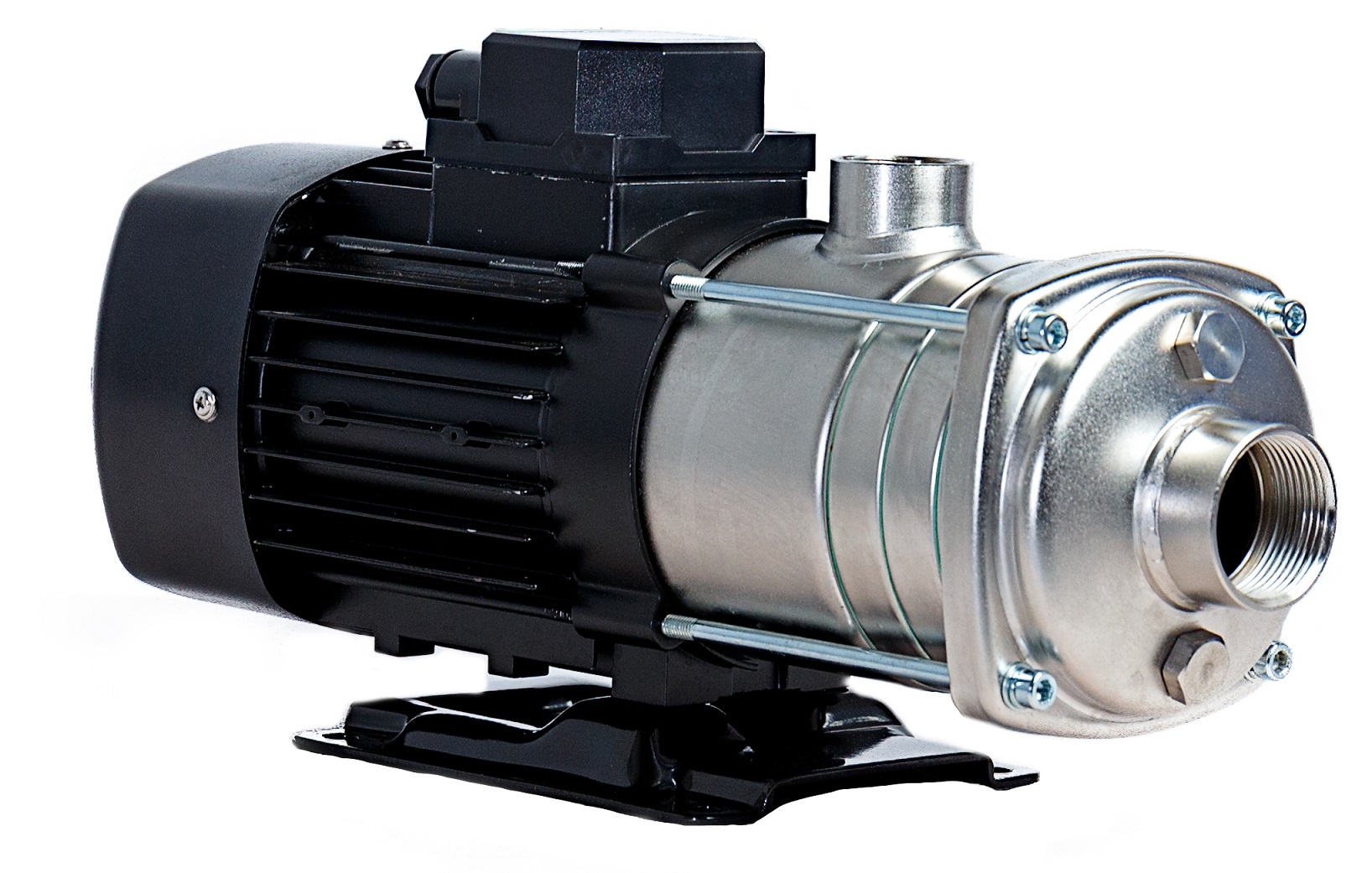

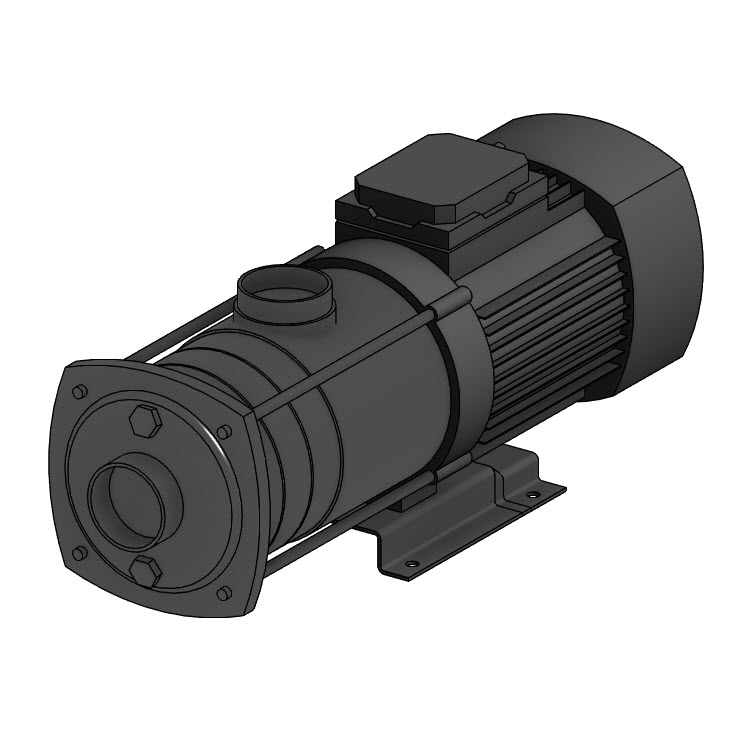

Насосы выполнены в категории «Оборудование» в двух уровнях детализации. На высокой — объёмная модель с проработанной геометрией, на средней и низкой — условное графическое обозначение. Версия файлов Autodesk Revit 2019. Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками. Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов. Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	Wellmix_Инструкция_по_работе_с_моделями_v6.pdf	1.5 MB	—
rvt	Wellmix_Библиотека моделей_r2019_v6 .rvt	119.6 MB	Revit 2019
txt	Wellmix_Насос горизонтальный центробежный_CUC 20.txt	6 KB	—
rfa	Wellmix_Насос горизонтальный центробежный_CUC 20.rfa	980 KB	Revit 2019
zip	STP_CUC 20.zip	523 KB	—
zip	DWG_CUC 20.zip	1.0 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Насосное оборудование
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
Wellmix_Степень защиты	IP55
URL страницы изделия ADSK_URL страницы изделия	https://wellmix-pump.ru/catalog/gorizontalnye_mnogostupenchatye_tsentrobezhnye_nasosy/cuc/358/?oid=732&vjl=732
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
Количество фаз ADSK_Количество фаз	1
Напряжение ADSK Напряжение	220 В
