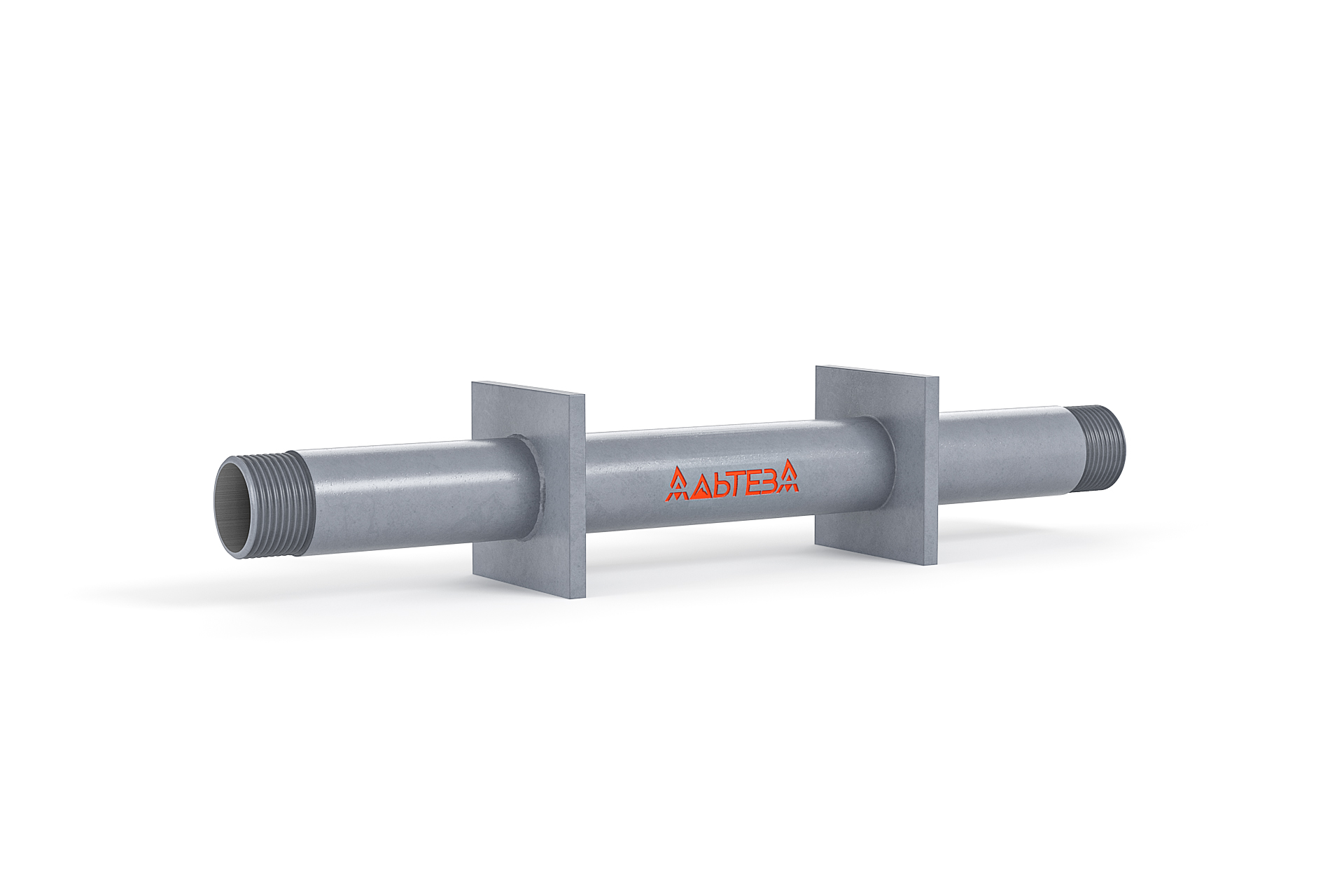

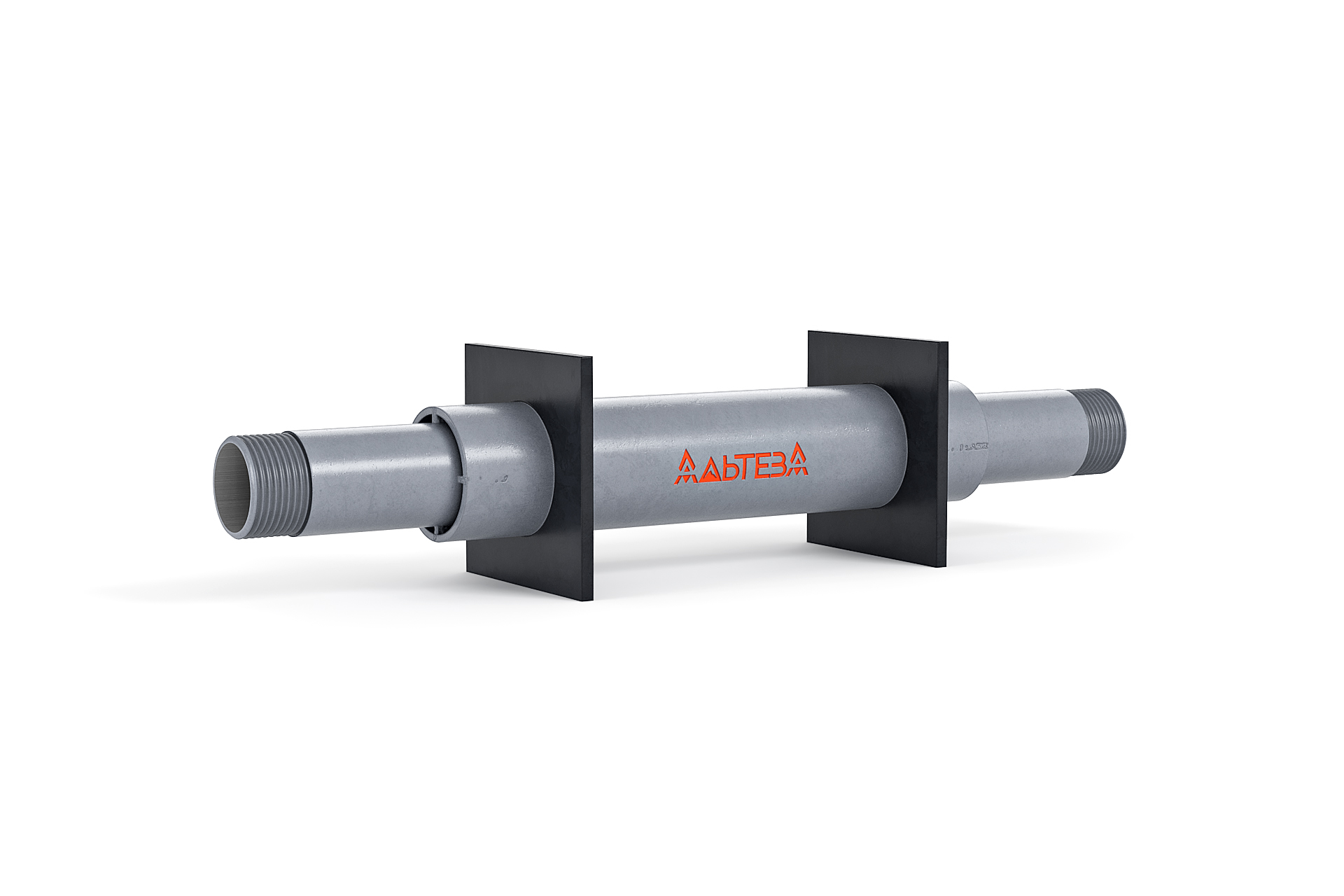

Неподвижные опоры Альтеза «БЕТА» для систем водоснабжения DN15-DN200
Обновлено 6 месяцев назадОписание
Версия Revit 2019
Опора является неотъемлемой частью трубопроводных систем отопления, водоснабжения, теплоснабжения, холодоснабжения.
Основная задача неподвижной опоры: жёсткая фиксация трубопровода. Неподвижные опоры «Альтеза» выдерживают нагрузку от распорного усилия компенсаторов и от веса трубопровода, жидкости внутри трубы, изоляции, трубопроводной арматуры, а так же соответствуют требованиям СП 73.13330.2016 (п 4.6; п 6.1.8).
Неподвижные опоры для фиксации трубопровода в межэтажном перекрытии должны иметь в своей конструкции гильзу, надёжно присоединённую к трубопроводу. Неподвижные опоры для вертикальных и горизонтальных трубопроводов следует изготавливать из того же материала, что и трубопровод: стальные неподвижные опоры для трубопроводов из стали, цельноцинкованные неподвижные опоры для трубопроводов из оцинкованной стали, неподвижные опоры из нержавеющей стали для трубопроводов из нержавеющей стали.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| dwg | схемы Альтеза.dwg | 1.8 MB | AutoCAD 2018+ | |
| схемы Альтеза.pdf | 1.4 MB | — | ||
| zip | Altezza.Installer.zip | 66.6 MB | — | |
| rfa | НО_Альтеза_Бета_DN15-DN40.rfa | 420 KB | Revit 2019 | |
| rfa | НО_Альтеза_Бета_DN50-DN250.rfa | 476 KB | Revit 2019 | |
| Технические характеристики неподвижных опор Альтеза «БЕТА» для систем водоснабжения.pdf | 83 KB | — | ||
| Каталог Альтеза 2026 (электронный).pdf | 19.3 MB | — | ||
| брошюра 2026.pdf | 2.1 MB | — |
Типоразмеры (2)
| Наименование | PN |
|---|---|
| PN16 | 16 |
| PN25 | 25 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Трубопроводная арматура |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Общие характеристики | |
| Группирование ADSK Группирование | ОПОРЫ НЕПОДВИЖНЫЕ |
| Материал ADSK Материал | RAL 7001/Сталь |
| Единица измерения ADSK_Единица измерения | компл. |
| Завод-изготовитель ADSK_Завод-изготовитель | Альтеза |
| Телефон | +7 (495) 142-48-23 |
Ещё модели производителя Альтеза
Альтеза
Неподвижные опоры Альтеза «АЛЬФА» для систем отопления
Альтеза
Вертикальные скользящие опоры «Альтеза» для систем отопления
Альтеза
Опоры «БЕТА» для трубопроводов с рамной конструкцией
Альтеза
Компенсаторы «Бета» с резьбовыми патрубками DN15-DN50
Альтеза
Скользящие опоры «Альфа» для горизонтальных трубопроводов
Альтеза
Опоры «АЛЬФА» для систем отопления с рамной конструкцией
Альтеза
Компенсаторы «Бета» с фланцевыми патрубками DN65-DN200
Альтеза

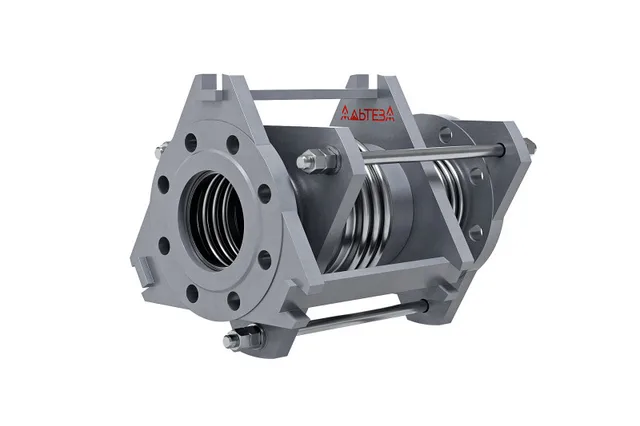

Компенсаторы «Альтеза» антивибрационные сдвигово-осевые
