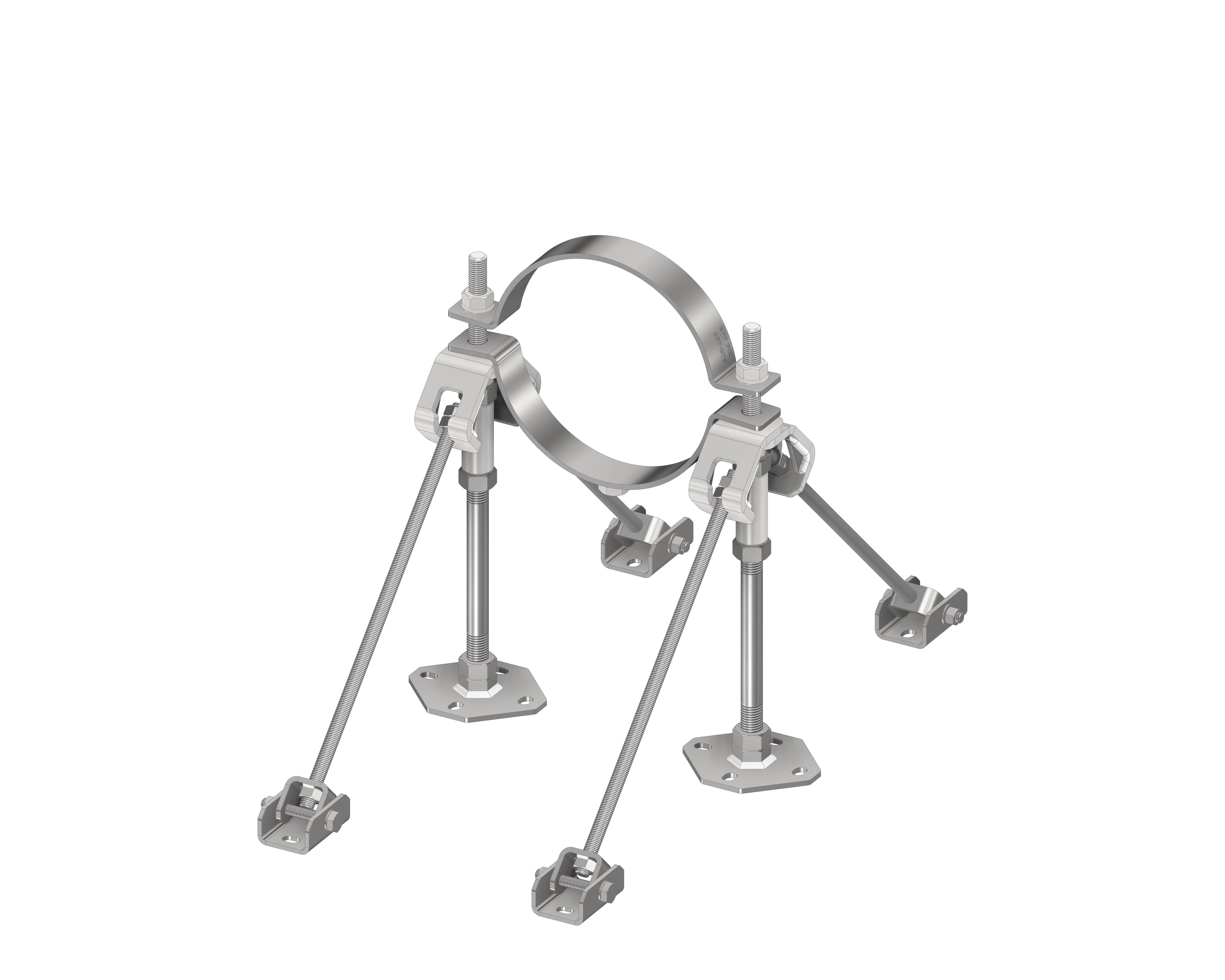

Опора неподвижная комплект EFP FIX 2/2

Name: Опора неподвижная комплект EFP FIX 2/2
Brand: EASYFIX

Обновлено в 2023 году

Описание

ПРИМЕНЕНИЕ:
Используется для монтажа и фиксации трубопроводов различного диаметра, воспринимающего различный диапазон осевых нагрузок
• Максимальная нагрузка 16 kN
• Диапазон регулировки высоты 30 мм
В комплект поставки неподвижных опор не входят хомуты. Данные позиции приобретаются отдельно

Файлы для скачивания

Формат	Файл	Размер	Версия
ifc	oporanepodvijnayakomplektefpfix2-2-750mm.ifc	860 KB	IFC2X3
ifc	oporanepodvijnayakomplektefpfix2-2-500mm.ifc	861 KB	IFC2X3
ifc	oporanepodvijnayakomplektefpfix2-2-300mm.ifc	860 KB	IFC2X3
ifc	oporanepodvijnayakomplektefpfix2-2.ifc	855 KB	IFC2X3
ifc	oporanepodvijnayakomplektefpfix2-2-1000mm.ifc	860 KB	IFC2X3

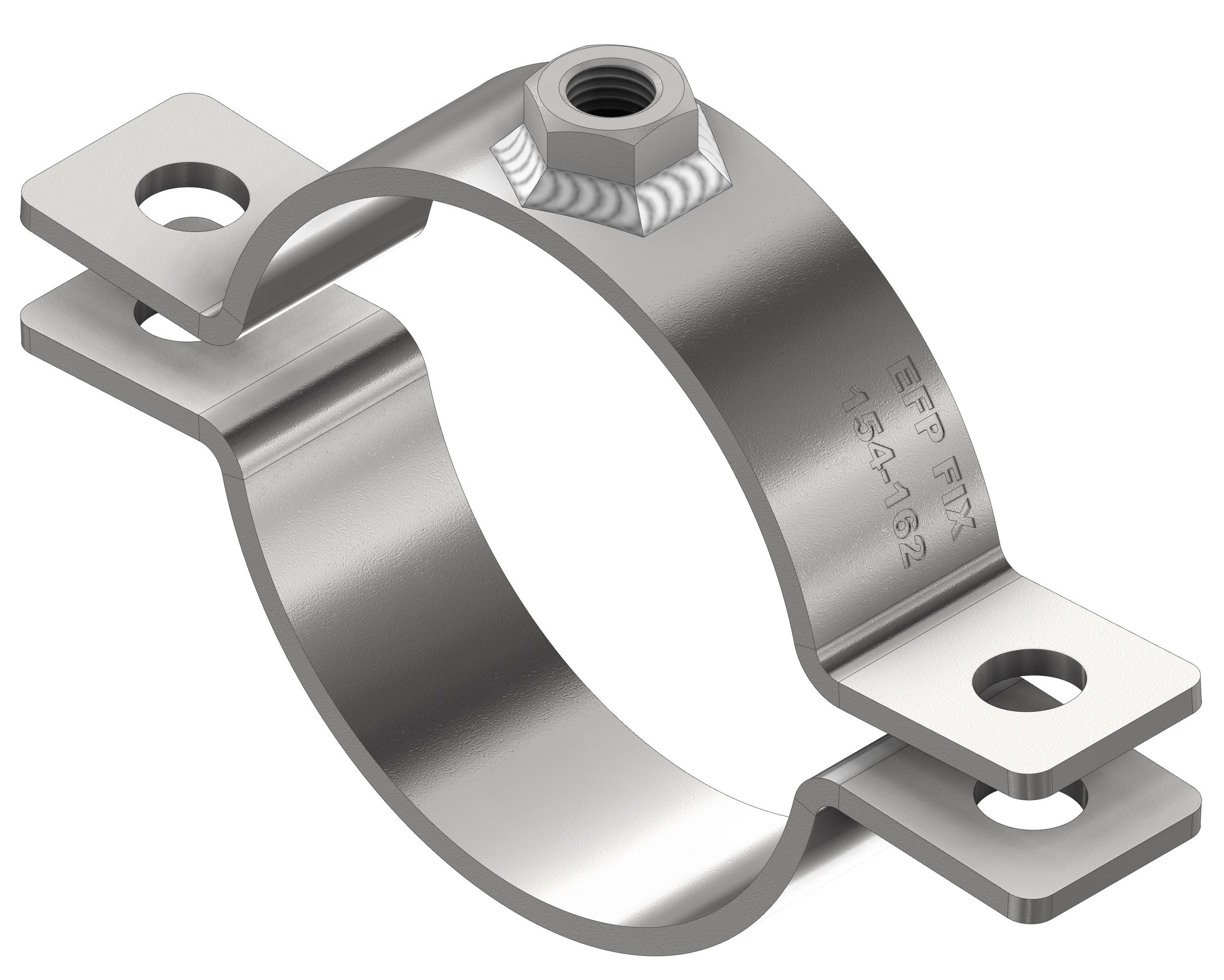

rfa	Хомут НО.rfa	872 KB	Revit 2018
rfa	НО EFP FIX 2-2.rfa	1.9 MB	Revit 2018

Типоразмеры (25)

Наименование	Масса ADSK Масса	EF Масса	Болт	Гайка	Типоразмер	Шайба
100-105	1.16	1.16	0- Болт : М20х80	0- Гайка : М20	100-105	0- Шайба : М20
108-115	1.24	1.24	0- Болт : М20х80	0- Гайка : М20	108-115	0- Шайба : М20
125-133	1.3	1.3	0- Болт : М20х80	0- Гайка : М20	125-133	0- Шайба : М20
134-142	1.42	1.42	0- Болт : М20х80	0- Гайка : М20	134-142	0- Шайба : М20
154-162	1.48	1.48	0- Болт : М20х80	0- Гайка : М20	154-162	0- Шайба : М20

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	306 mm
Ширина	435 mm
Длина	440 mm
Вес	12060 g
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	EASYFIX
EF Количество	1
EF Размерность	шт.
