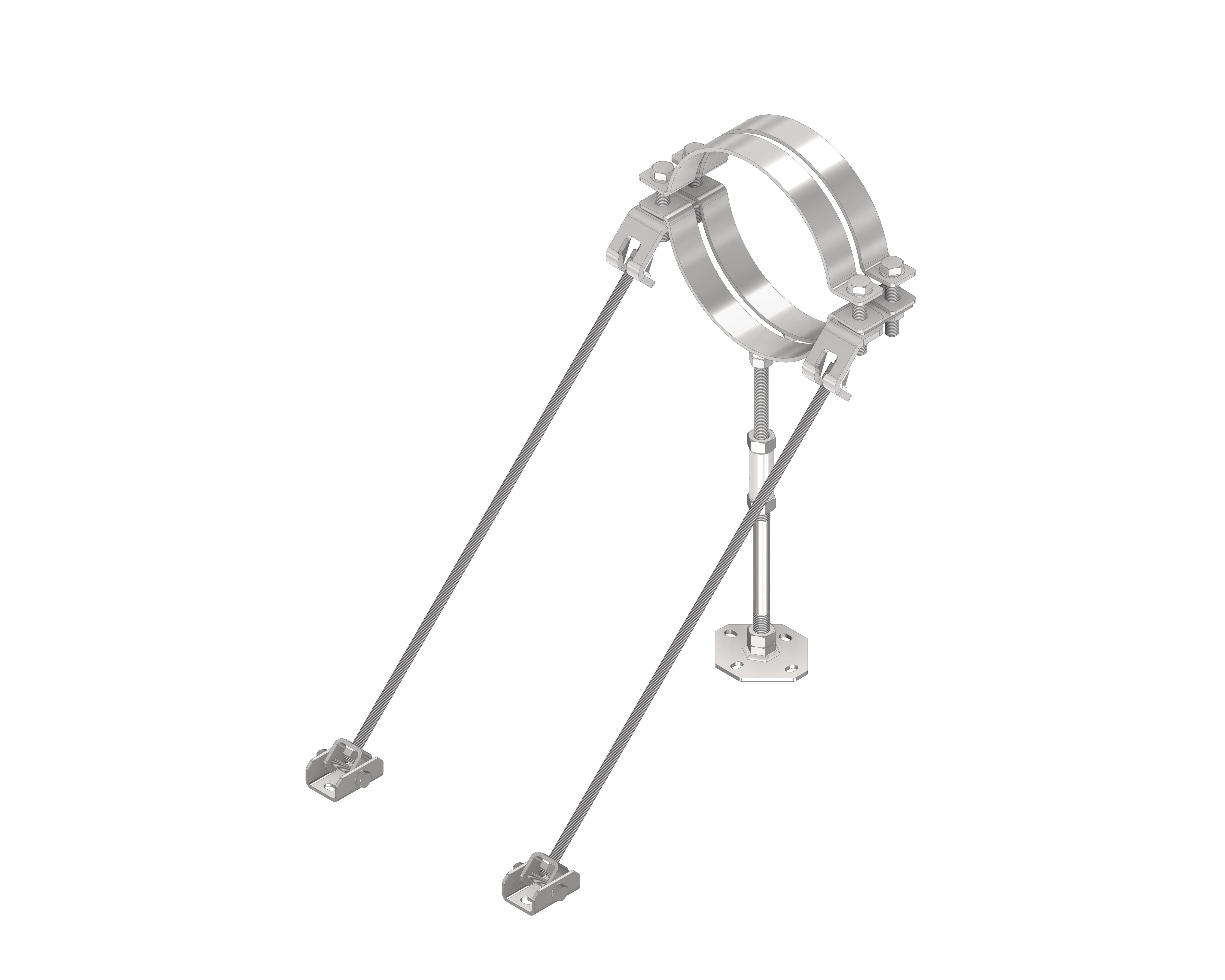

Опора неподвижная комплект EFP FIX Н 1/1

Name: Опора неподвижная комплект EFP FIX Н 1/1
Brand: EASYFIX

Обновлено в 2023 году

Описание

ПРИМЕНЕНИЕ:
Используется для монтажа и фиксации трубопроводов различного диаметра, воспринимающего различный диапазон осевых нагрузок
• Максимальная нагрузка 16 kN
• Диапазон регулировки высоты 30 мм

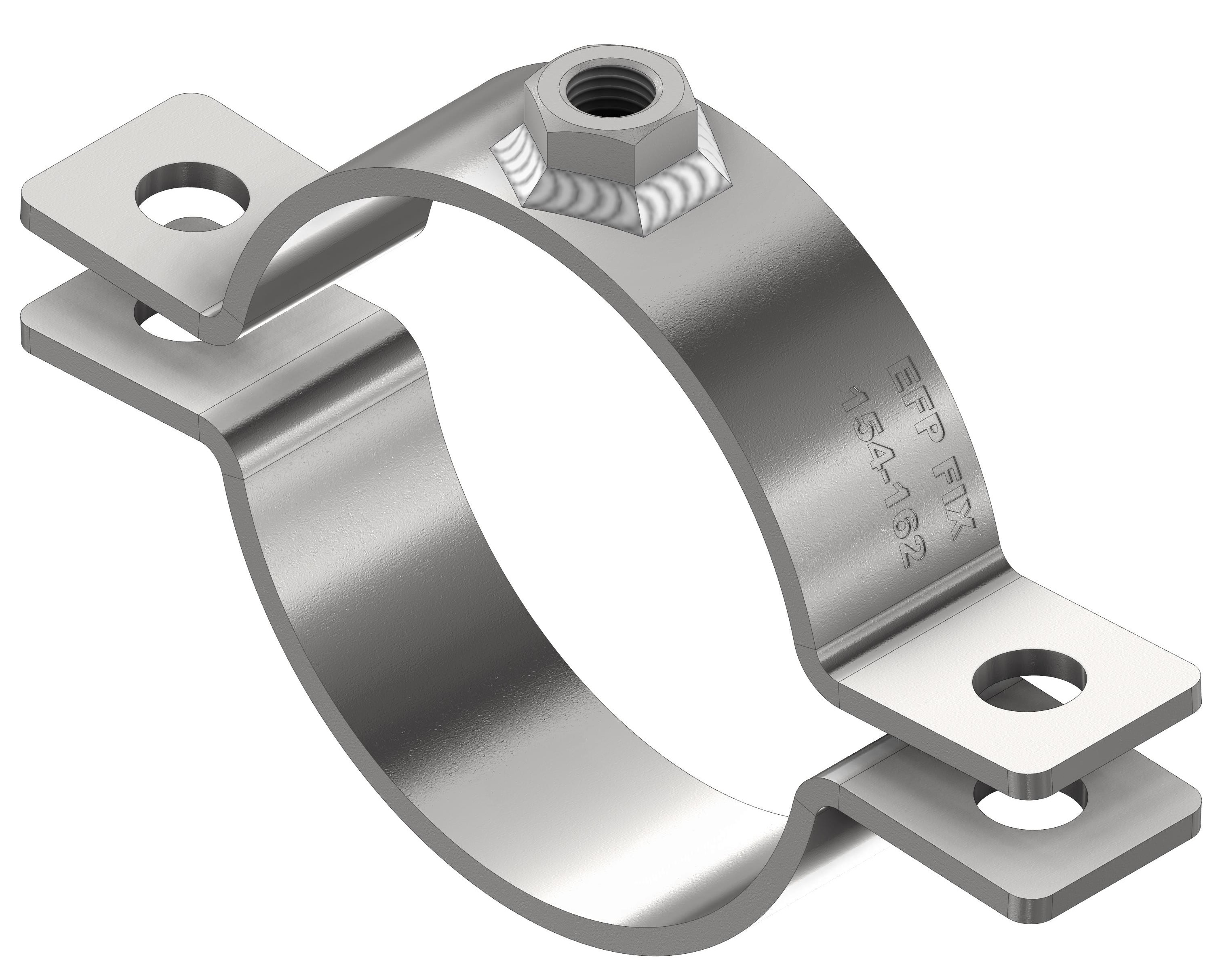

В комплект поставки неподвижных опор не входят хомуты. Данные позиции приобретаются отдельно

Файлы для скачивания

Формат	Файл	Размер	Версия
ifc	oporanepodvijnayakomplektefpfixh1-1-250mm.ifc	446 KB	IFC2X3
ifc	oporanepodvijnayakomplektefpfixh1-1.ifc	444 KB	IFC2X3
ifc	oporanepodvijnayakomplektefpfixh1-1-1000mm.ifc	446 KB	IFC2X3
ifc	oporanepodvijnayakomplektefpfixh1-1-750mm.ifc	447 KB	IFC2X3
ifc	oporanepodvijnayakomplektefpfixh1-1-500mm.ifc	447 KB	IFC2X3
rfa	Хомут НО.rfa	872 KB	Revit 2018
rfa	НО EFP FIX H 1-1.rfa	2.0 MB	Revit 2018

Типоразмеры (25)

Наименование	Масса ADSK Масса	EF Масса	Болт	Гайка	Типоразмер	Шайба
100-105	1.16	1.16	0- Болт : М20х80	0- Гайка : М20	100-105	0- Шайба : М20
108-115	1.24	1.24	0- Болт : М20х80	0- Гайка : М20	108-115	0- Шайба : М20
125-133	1.3	1.3	0- Болт : М20х80	0- Гайка : М20	125-133	0- Шайба : М20
134-142	1.42	1.42	0- Болт : М20х80	0- Гайка : М20	134-142	0- Шайба : М20
154-162	1.48	1.48	0- Болт : М20х80	0- Гайка : М20	154-162	0- Шайба : М20

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	300 mm
Ширина	398 mm
Длина	334 mm
Вес	6400 g
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	EASYFIX
EF Количество	1
EF Размерность	шт.
