Перегородка на металлическом каркасе 74мм, применена в обшивке стены - цементно-стружечная плита в один слой - ТАМАК ЦСП, 12 мм

Name: Перегородка на металлическом каркасе 74мм, применена в обшивке стены - цементно-стружечная плита в один слой - ТАМАК ЦСП, 12 мм
Brand: ТАМАК

Обновлено в 2025 году

Описание

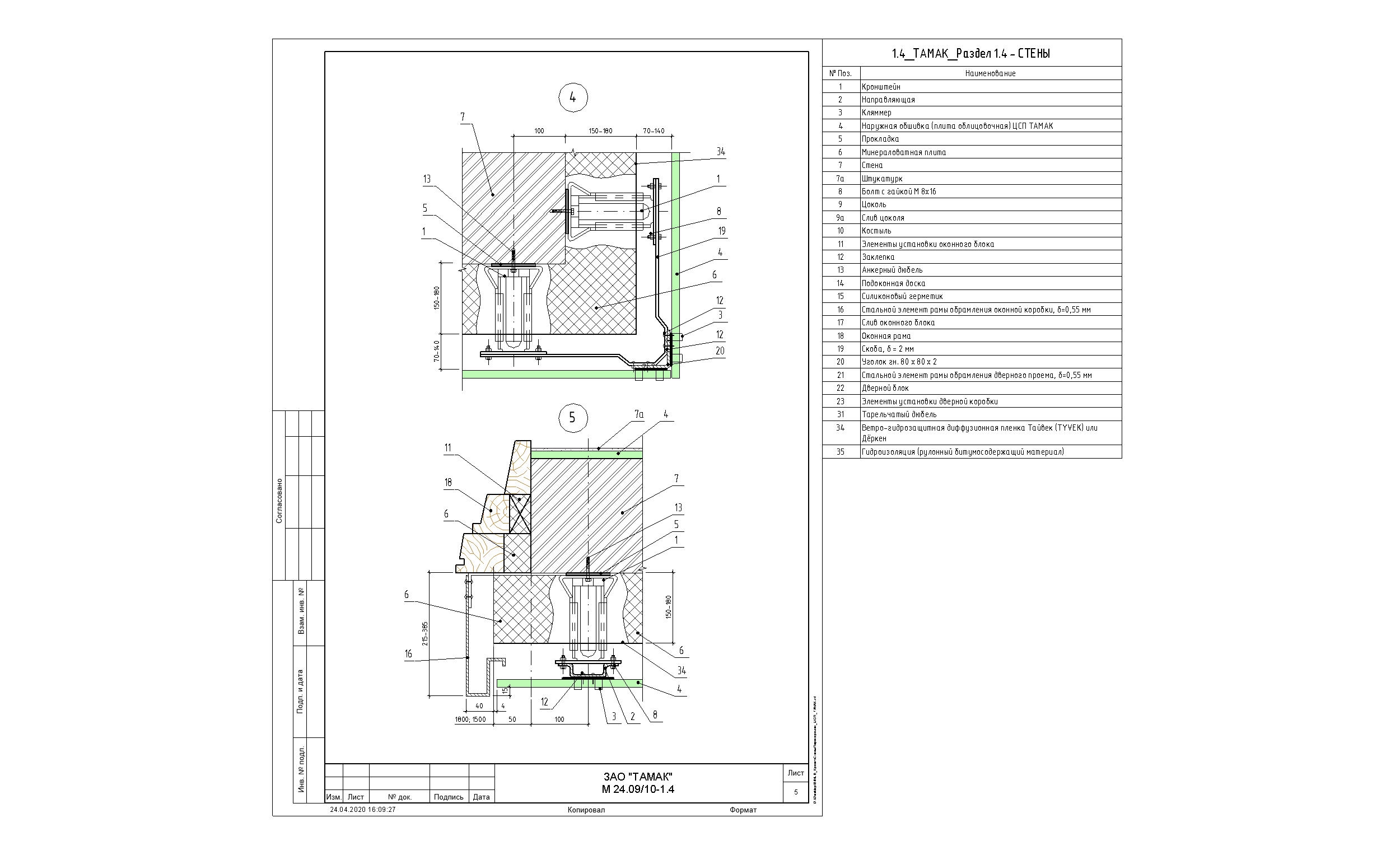

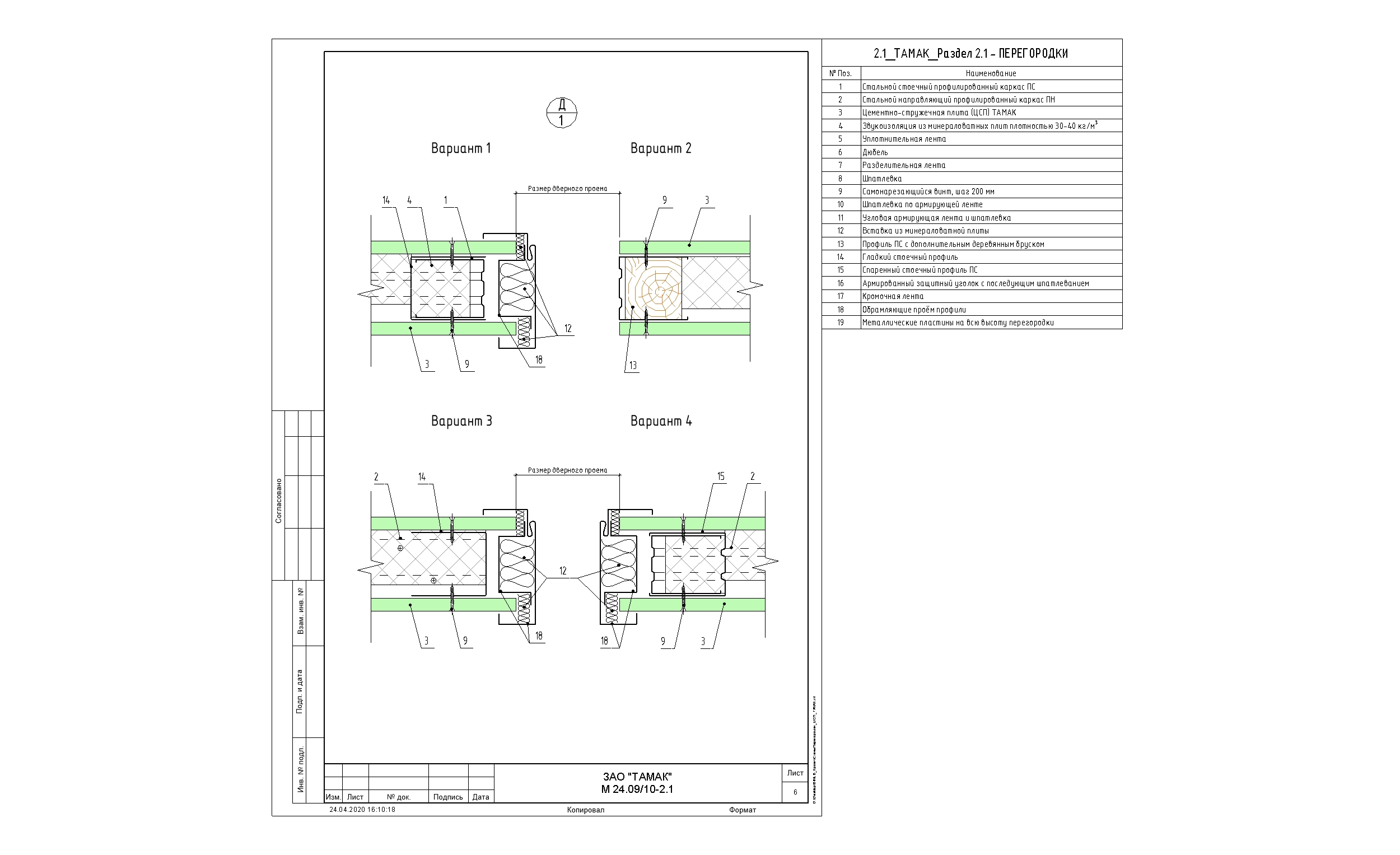

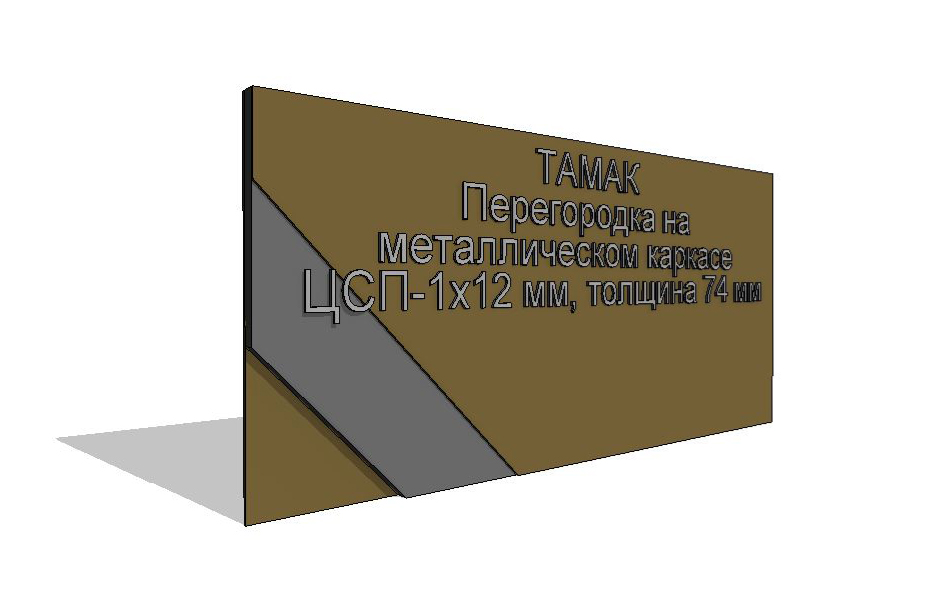

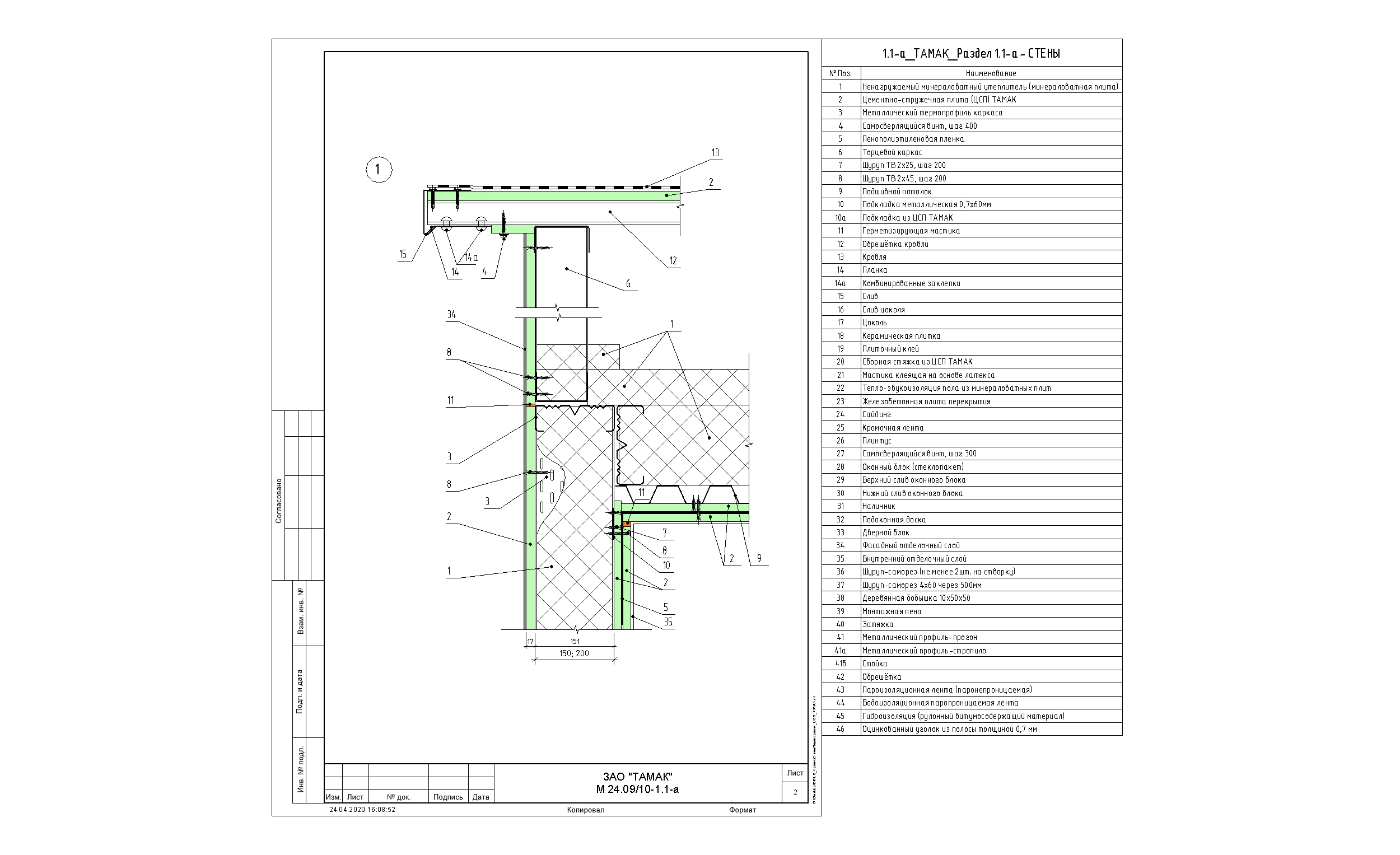

Версия Revit 2017. Представленное системное семейство стены разработано для возможности подсчета площади возводимых стен и применяемых в их составе материалов, в частности - цементно-стружечных плит производителя АО «ТАМАК». В файле отображен приблизительный визуальный образ многослойной стены в 3D модели, также представлены характерные узлы и сечения для данных конструкций на Чертежных видах, согласно Журналу Технических Решений М 24.09/10, которые могут быть скопированы в проекты пользователей через функцию «Вставить из файла». Для ЦСП АО «ТАМАК» в свойствах материала заполнены точные Свойства и Характеристики материала от производителя, через создание необходимых Общих параметров проекта. Заведены Ведомость материалов стен по ГОСТ и Спецификация стен.

Файлы для скачивания

Формат	Файл	Размер	Версия
ifc	peregorodka_metallicheskiy-karkas_csp12-74.ifc	145 KB	IFC2X3
rvt	bimlib_krovlyastenyperegorodki_csp_tamak.rvt	22.6 MB	Revit 2017

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Стены
Материалы	Цементно-стружечная плита (ЦСП), Сталь оцинкованная, Прочее, Каменная вата
Сайт производителя	Перейти
Размеры
Высота	1250 mm
Ширина	12 mm
Длина	2700 mm
Вес	54700 g
Параметры в файлах моделей
Material	Минеральная вата в металл. каркасе
Material	ТАМАК_ЦСП_12мм
Reference	125 мм Arial
IsExternal	False
Manufacturer	АО «ТАМАК»
