Пожарный фильтр универсальный ПФУ

Name: Пожарный фильтр универсальный ПФУ
Brand: ИПК Промо-Консалтинг

Обновлено в 2024 году

Описание

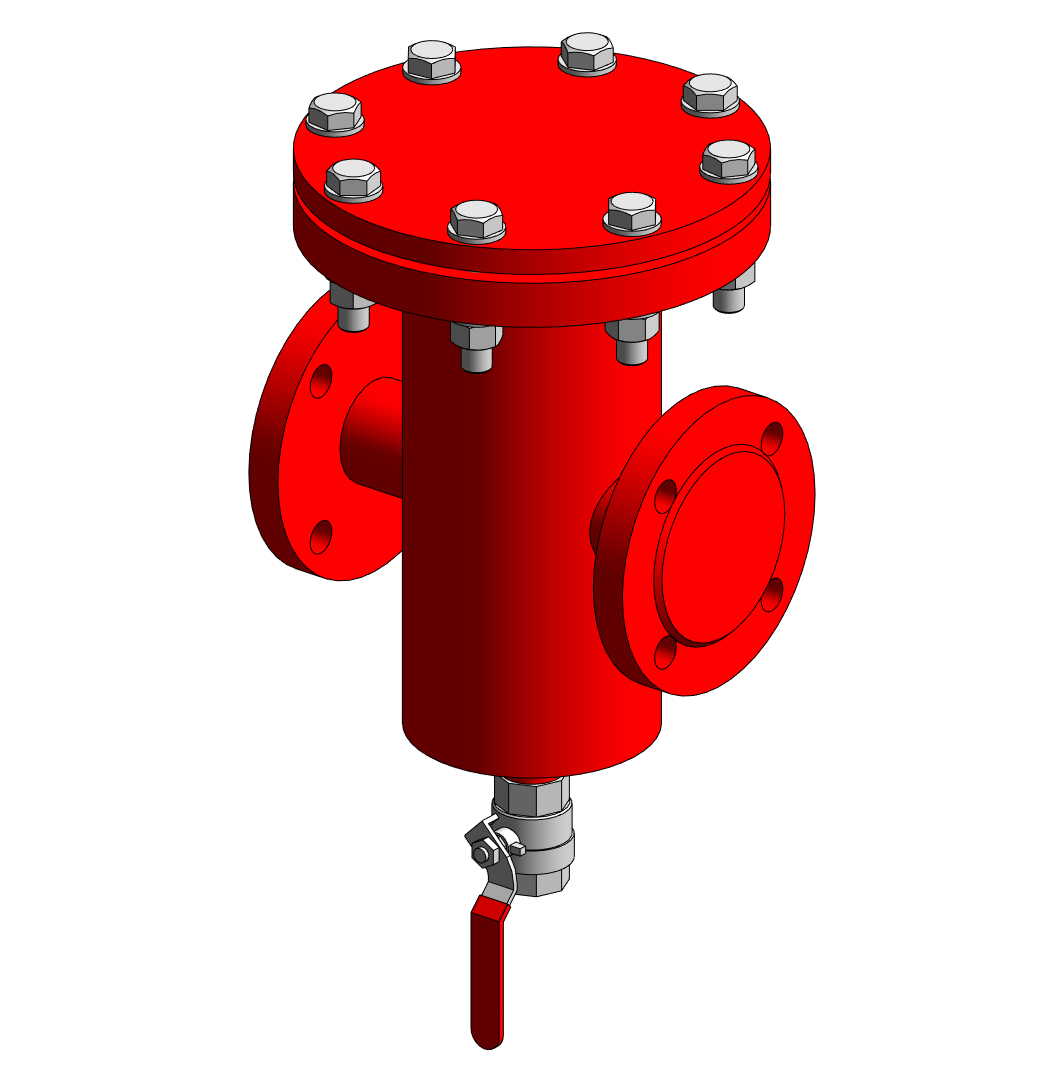

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Рекомендуем ознакомиться с инструкцией по работе с моделями перед их использованием.

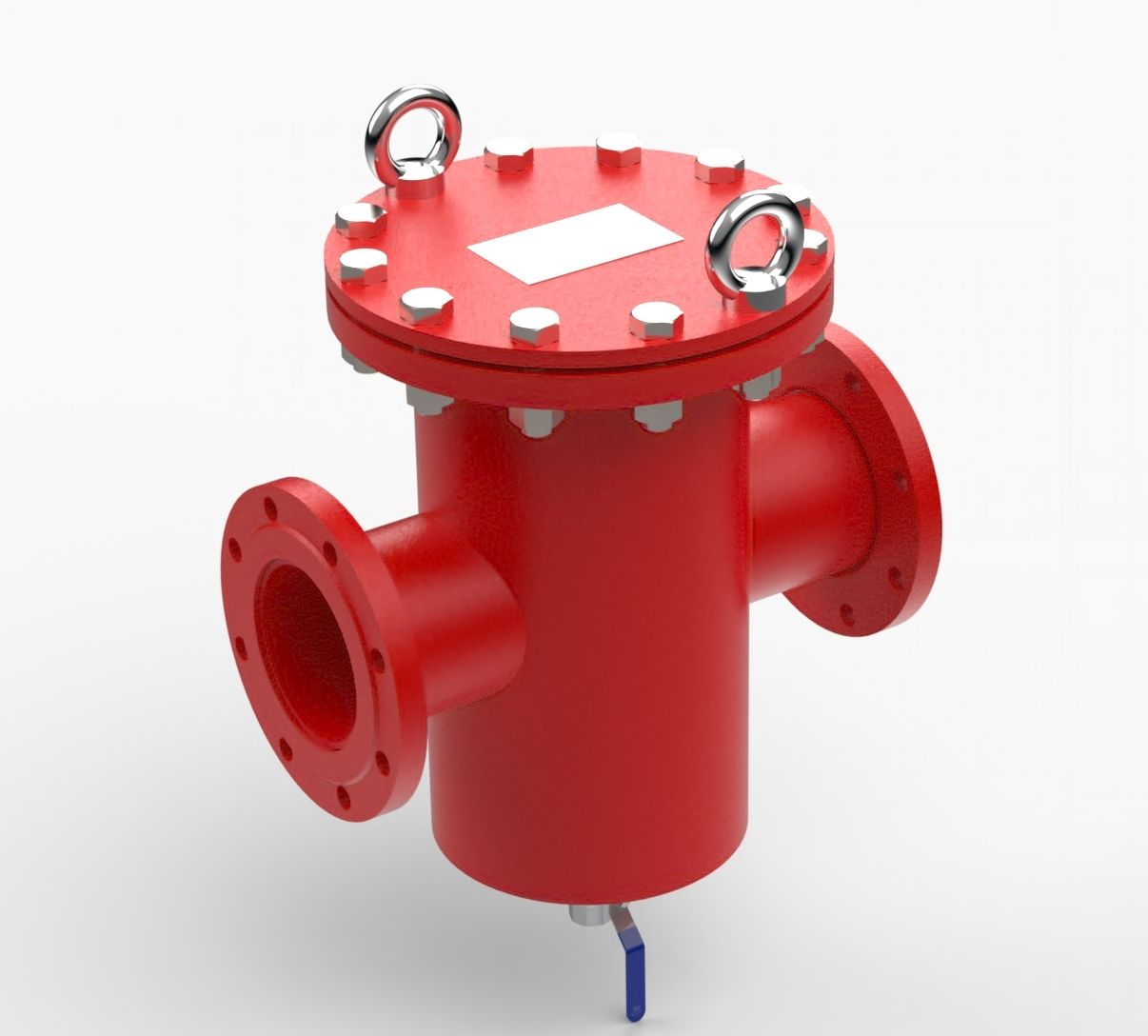

Пожарные фильтры универсальные (ПФУ) PROFIREX корзинчатого типа выпускаемые по ТУ 28.99.39-012-65344199-2022 предназначены для установки на противопожарных трубопроводах для фильтрации воды, пенообразователей, рабочих растворов пенообразователей и т. д.., для защиты от засорения различного противопожарного оборудования и устройств.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	profirex_bibliotekamodeley_v2.rvt	55.8 MB	Revit 2019
pdf	profirex_instrukciyaporabotesmodelyami_v2.pdf	805 KB	—
txt	profirex_pfu_pojarnyyfiltruniversalnyy.txt	224 B	—
rfa	profirex_pfu_pojarnyyfiltruniversalnyy.rfa	2.0 MB	Revit 2019

Типоразмеры (12)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Fn	Kn
ПФУ DN50	ПФУ DN50	23	Пожарный фильтр универсальный PROFIREX корзинчатого типа DN 50	50 мм	4	8
ПФУ DN80	ПФУ DN80	23	Пожарный фильтр универсальный PROFIREX корзинчатого типа DN 80	80 мм	4	8
ПФУ DN100	ПФУ DN100	42	Пожарный фильтр универсальный PROFIREX корзинчатого типа DN 100	100 мм	8	8
ПФУ DN150	ПФУ DN150	72	Пожарный фильтр универсальный PROFIREX корзинчатого типа DN 150	150 мм	8	12
ПФУ DN200	ПФУ DN200	130	Пожарный фильтр универсальный PROFIREX корзинчатого типа DN 200	200 мм	8	12

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Автоматические установки пожаротушения (АУПТ)
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ТУ 28.99.39-012-65344199-2022
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ИПК Промо-Консалтинг»
LT	PROFIREX_ПФУ
