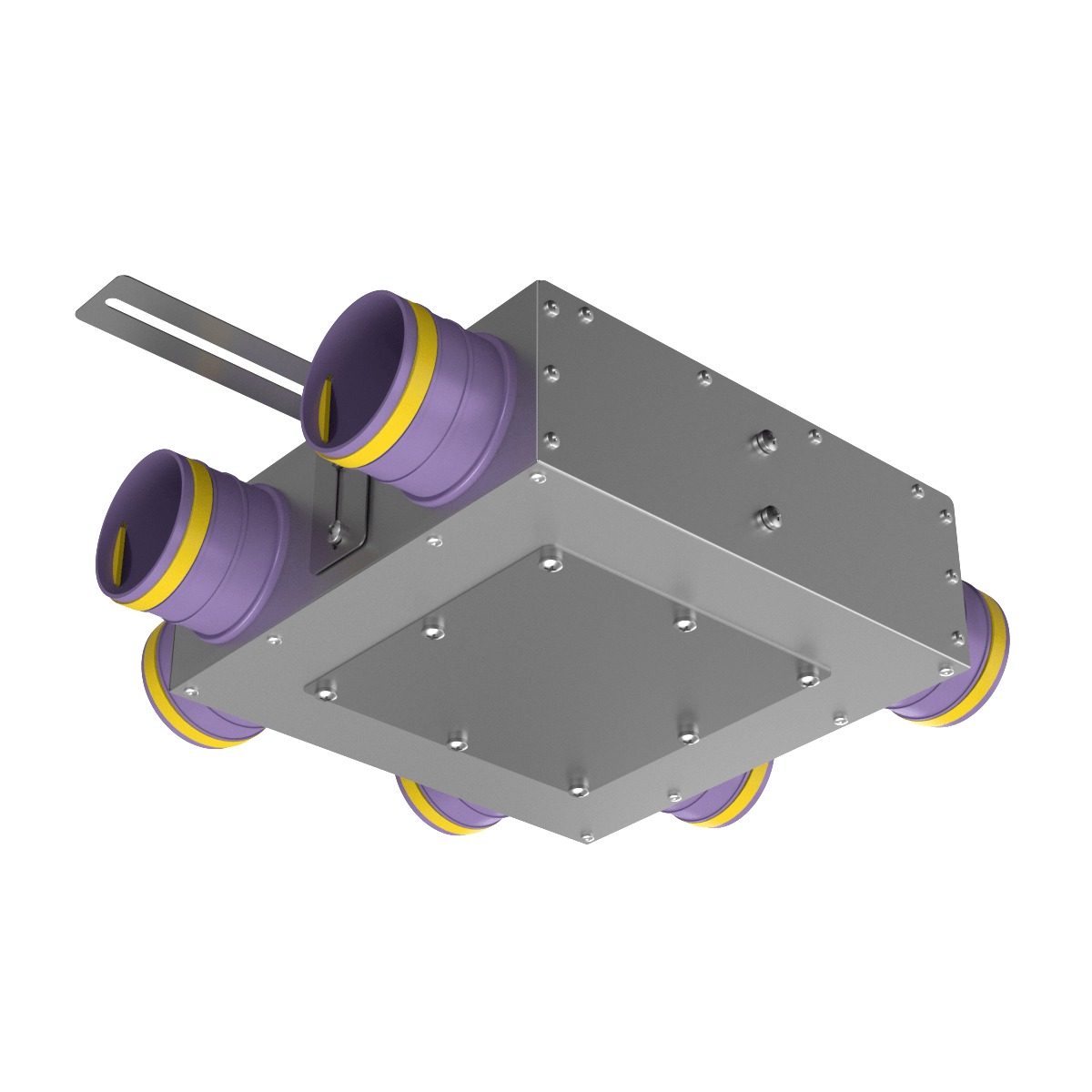

Provent KVF 125/75×6 коллектор металлический концевой на 6 выходов
Обновлено 8 месяцев назадОписание

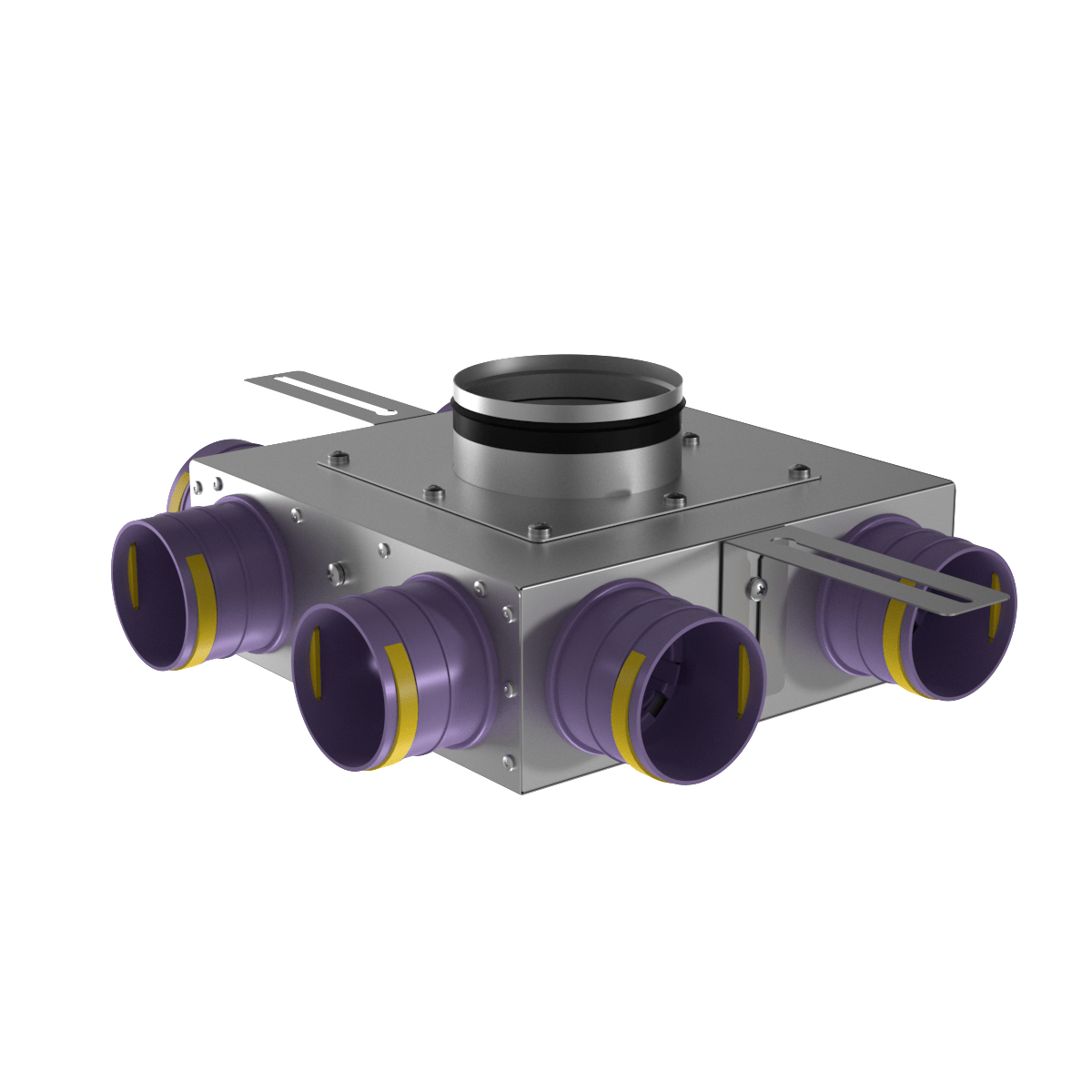

Коллектор воздухораспределительный Provent KVF 125/75×6 предназначен для распределения воздушного потока в системе вентиляции BASIC+ на основе гибких вентканалов Provent диаметром 75 мм. Подающий вентиляционный канал диаметром 125 мм с уплотнительной резинкой разделяется на 6 каналов по 75 мм.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | PROVENT_Коллектор на 6 выходов концевой_KVF_Приток.rfa | 996 KB | Revit 2020 | |
| rfa | PROVENT_Коллектор на 6 выходов концевой_KVF_Вытяжка.rfa | 996 KB | Revit 2020 | |
| d2.2.teh.opisanie.pdf | 2.0 MB | — | ||
| rvt | provent_katalogsemeystv_v0.1.0.rvt | 54.1 MB | Revit 2020 |
Типоразмеры (4)
| Наименование | Марка ADSK Марка | Код изделия ADSK_Код изделия | Выход_№1 | Выход_№2 | Выход_№3 | Выход_№4 | Выход_№5 | Выход_№6 |
|---|---|---|---|---|---|---|---|---|
| PROVENT KVF 160/75×6 | PROVENT KVF 160/75×6 | 20400100 | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - |
| PROVENT KVF 160/90×6 | PROVENT KVF 160/90×6 | 20900049 | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - |
| PROVENT KVF 125/75×6 | PROVENT KVF 125/75×6 | 20400101 | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - |
| PROVENT KVF 125/90×6 | PROVENT KVF 125/90×6 | 20900051 | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Воздуховоды |
| Материалы | Сталь оцинкованная |
| Сайт производителя | Перейти |
| Размеры | |
| Высота | 172 mm |
| Ширина | 300 mm |
| Длина | 300 mm |
| Диаметр | 75 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Масса ADSK Масса | 2.5 |
| Масса Текст ADSK Масса Текст | 2.5 кг |
| Материал ADSK Материал | Сталь оцинкованная |
| Наименование ADSK Наименование | Коллектор металлический концевой на 6 выходов |
