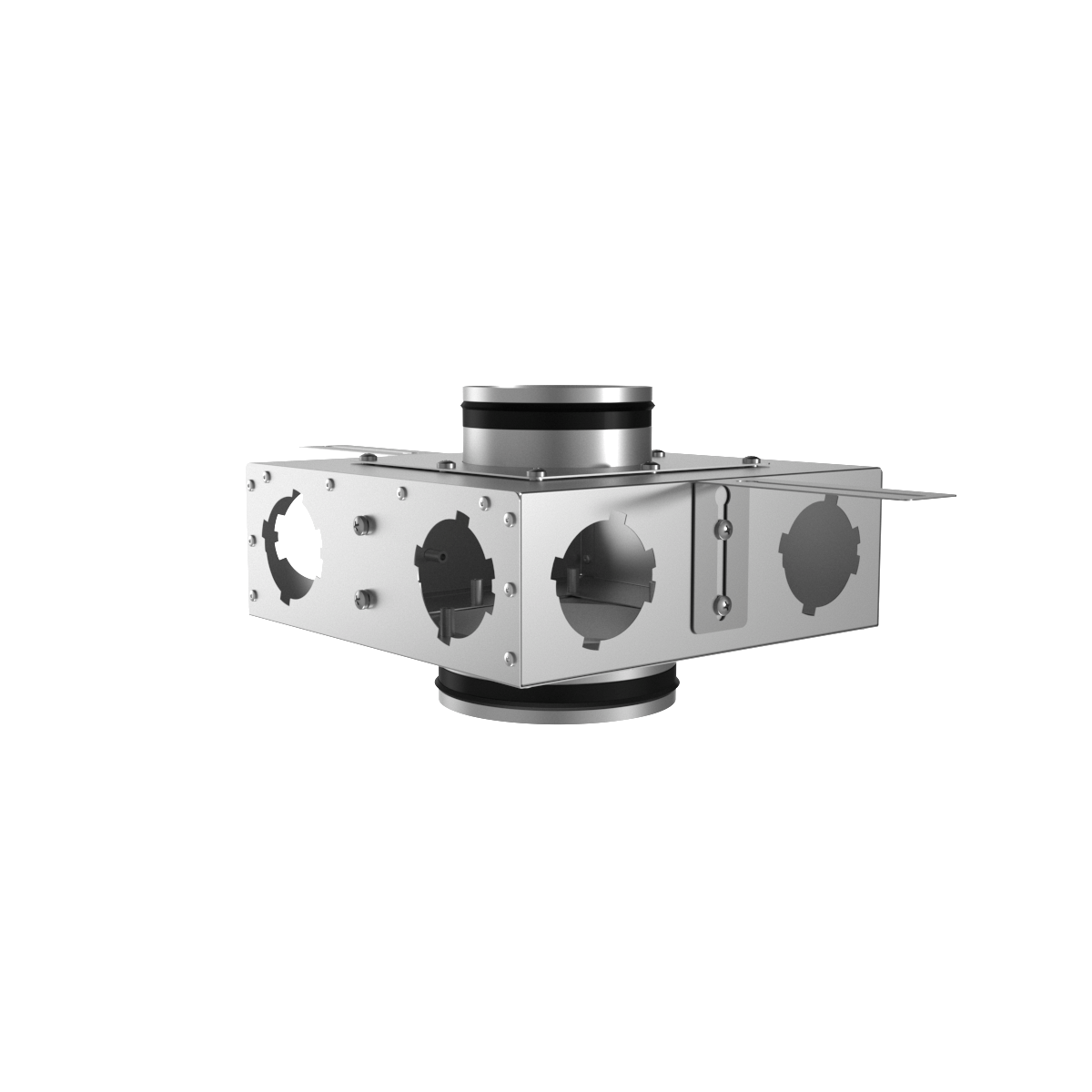

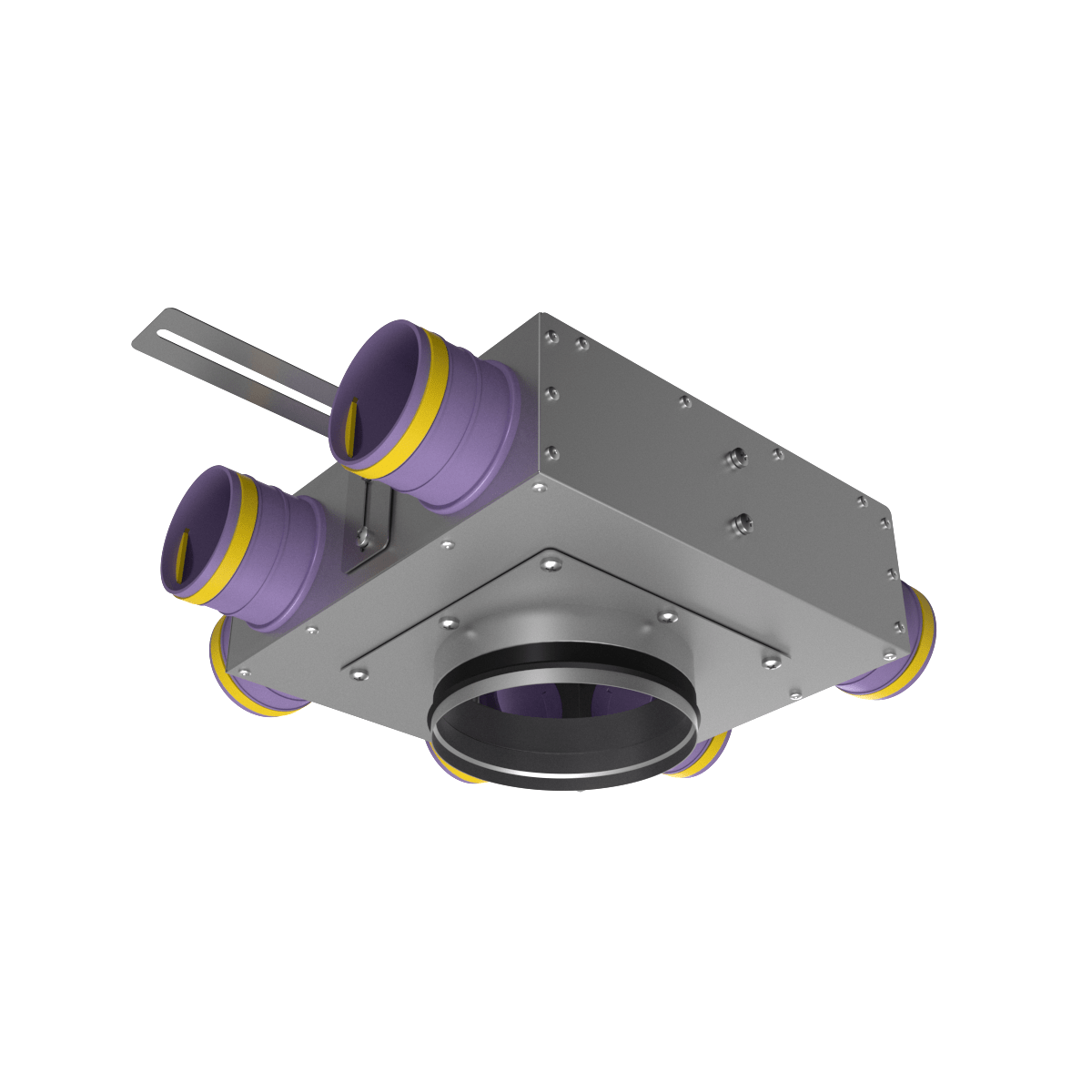

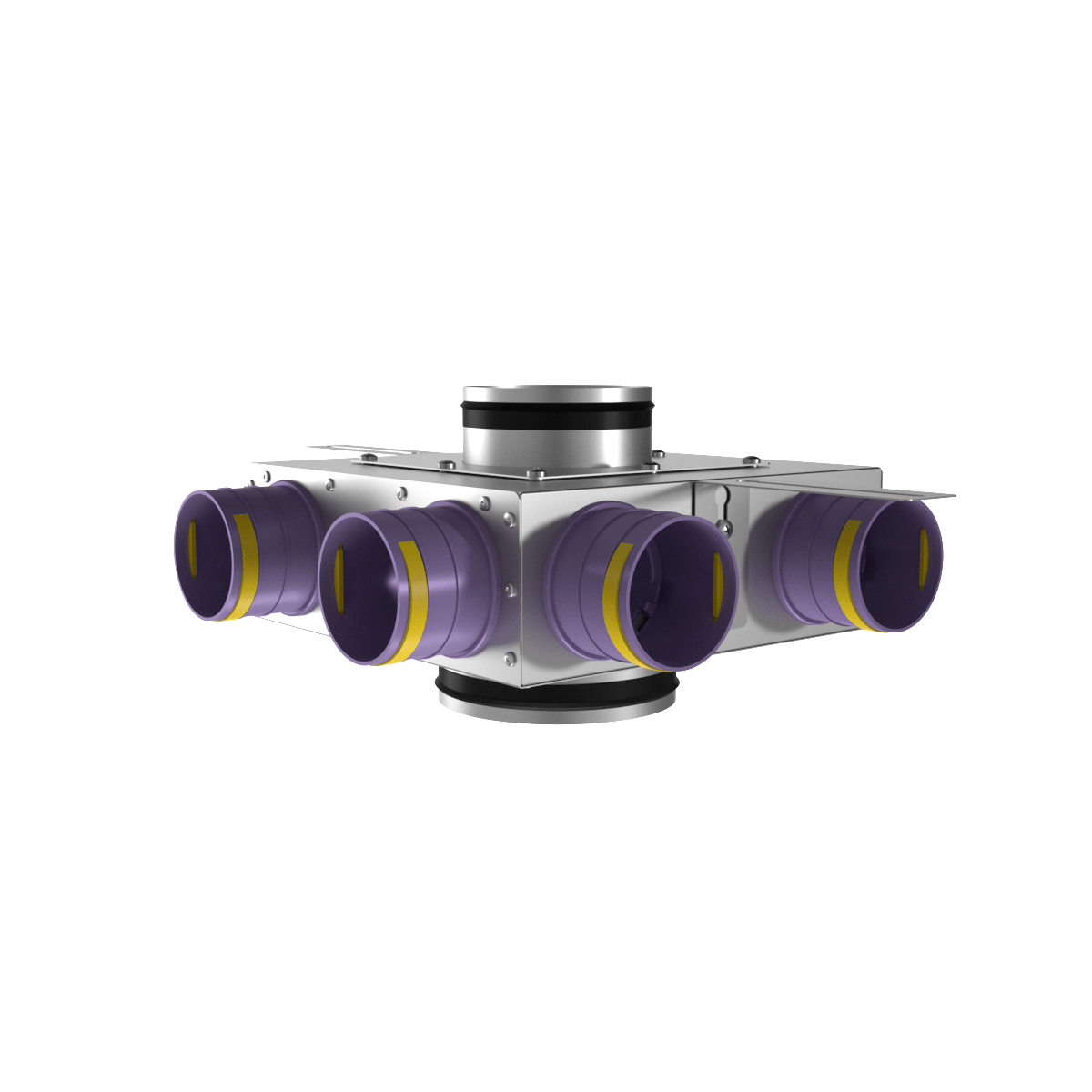

Provent KVF 160/75×6 коллектор металлический концевой на 6 выходов
Обновлено 8 месяцев назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | PROVENT_Коллектор на 6 выходов проходной_KVF_Приток.rfa | 1020 KB | Revit 2020 | |
| rfa | PROVENT_Коллектор на 6 выходов проходной_KVF_Вытяжка.rfa | 1.0 MB | Revit 2020 |
Типоразмеры (6)
| Наименование | Марка ADSK Марка | Код изделия ADSK_Код изделия | Выход_№1 | Выход_№2 | Выход_№3 | Выход_№4 | Выход_№5 | Выход_№6 |
|---|---|---|---|---|---|---|---|---|
| PROVENT KVF 160/160/75×6 | PROVENT KVF 160/160/75×6 | 20400099 | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - |
| PROVENT KVF 160/160/90×6 | PROVENT KVF 160/160/90×6 | 20900048 | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - |
| PROVENT KVF 160/125/75×6 | PROVENT KVF 160/125/75×6 | 20400102 | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - |
| PROVENT KVF 125/125/75×6 | PROVENT KVF 125/125/75×6 | 20400103 | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - | PROVENT_Фланец и Заглушка_75 : - |
| PROVENT KVF 160/125/90×6 | PROVENT KVF 160/125/90×6 | 20900052 | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - | PROVENT_Фланец и Заглушка_90 : - |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Элементы систем вентиляции |
| Материалы | Сталь оцинкованная |
| Сайт производителя | Перейти |
| Размеры | |
| Высота | 172 mm |
| Ширина | 300 mm |
| Длина | 300 mm |
| Вес | 2800 g |
| Диаметр | 160 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Масса ADSK Масса | 2.5 |
| Масса Текст ADSK Масса Текст | 2.5 кг |
| Материал ADSK Материал | Сталь оцинкованная |
| Наименование ADSK Наименование | Коллектор металлический проходной на 6 выходов |
