Подвес ПС5-08
Обновлено в 2020 годуОписание
Крепление к ж/б перекрытию лотка шириной 150-200мм на подвесе Y-Fit Express №2(нагрузка 45кг)(при длина троса до 3-х метров) с крюком со стопором и проволочном анкере (нагрузка 45кг) на траверсе. При длина троса более 3-х метров применять аксессуар Y-Fit №2 и подвес HF Classic №3. Длина троса зависит от высоты подвеса: от 1м до 10м. Разместить модель: смотри схему "Установка ПС5-08". В свойствах семейства можно изменить: -ширину лотка 150 или 200мм, количество, отступ от конца трассы, высоту при смещении лотка.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| ustanovkasemeystvaps5-08.pdf | 178 KB | — | ||
| rvt | specifikacia.rvt | 9.2 MB | Revit 2017 | |
| podvesps5-08.pdf | 126 KB | — | ||
| rfa | ps5-081-3m.rfa | 1.6 MB | Revit 2017 | |
| rfa | ps5-084-10m.rfa | 1.4 MB | Revit 2017 | |
| dwg | uzelps5-08.dwg | 1.2 MB | AutoCAD 2013 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Метизы и строительный крепеж |
| Материалы | Сталь оцинкованная |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Размеры | |
| Диаметр | 2 mm |
| Параметры в файлах моделей | |
| TypeName | ПС5-08( 4-10м) |
| Масса ADSK Масса | 0 |
| URL | https://www.gripple.com/ |
| Группа модели | 1 |
| Изготовитель | Gripple |
Ещё модели производителя Подвесные Системы
Похожие модели
2019
XL34000П.вер.мон.DPX630съе/вык
2024
Уголок крепежный 50×50×35×2,0 мм
2024
Уголок крепежный 105×105×90×2 мм
2020

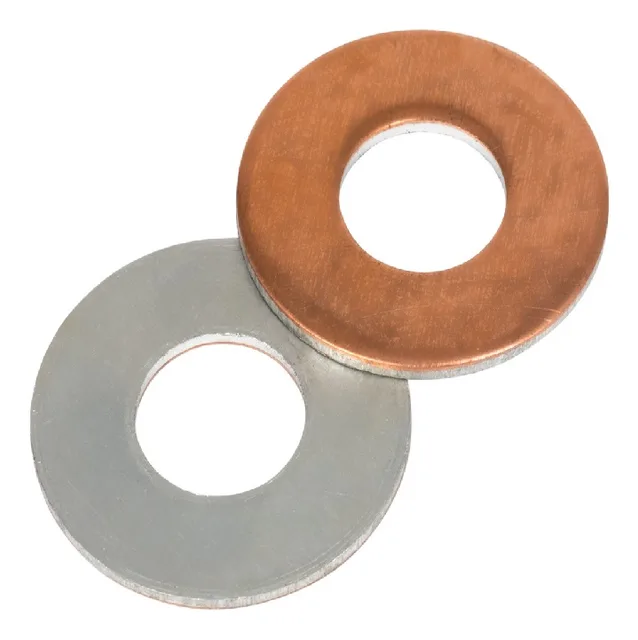

Шайба алюмомедная ШАМ 17/8,5 EKF PROxima
