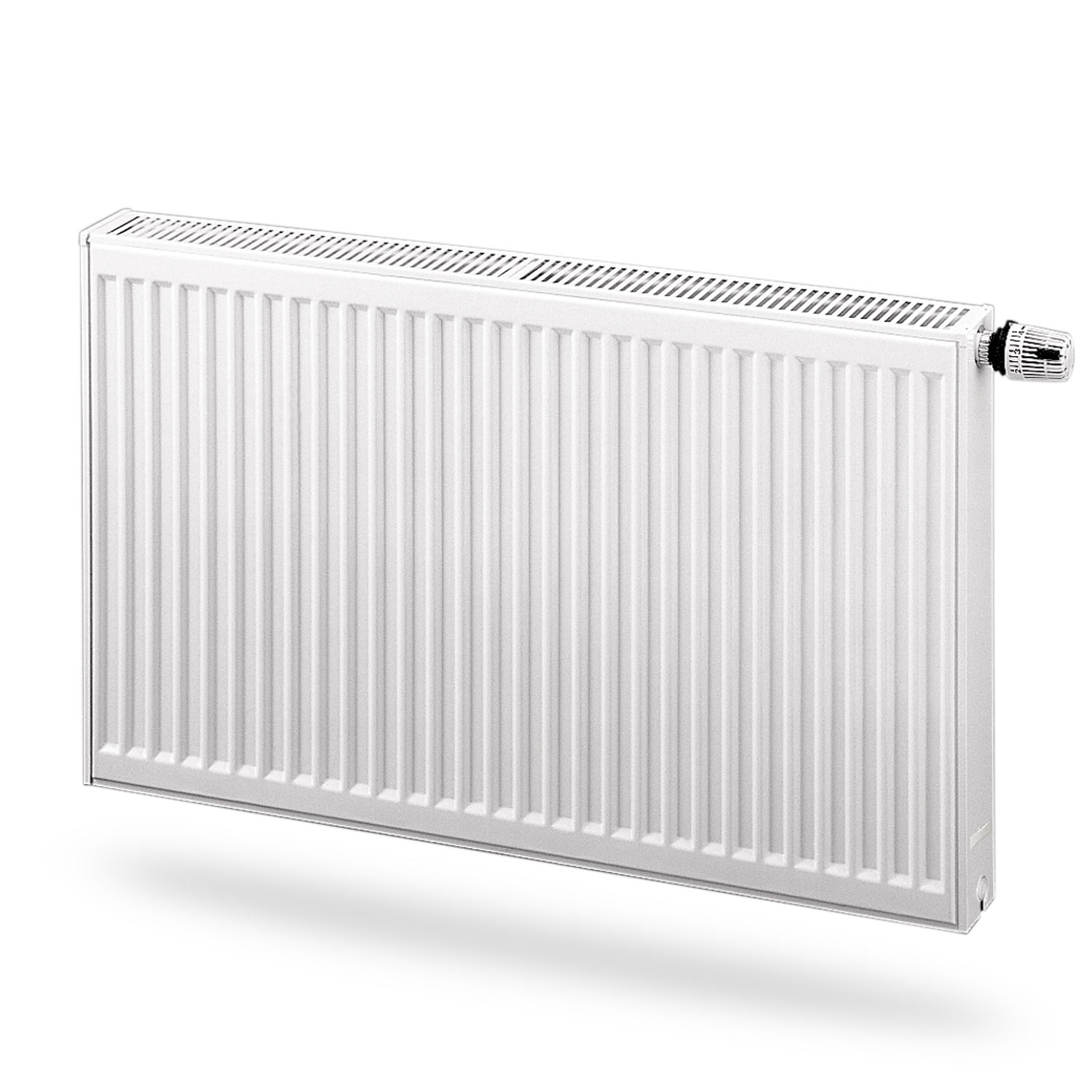

Радиатор стальной панельный PURMO Ventil Compact 22-450
Обновлено в 2021 годуОписание

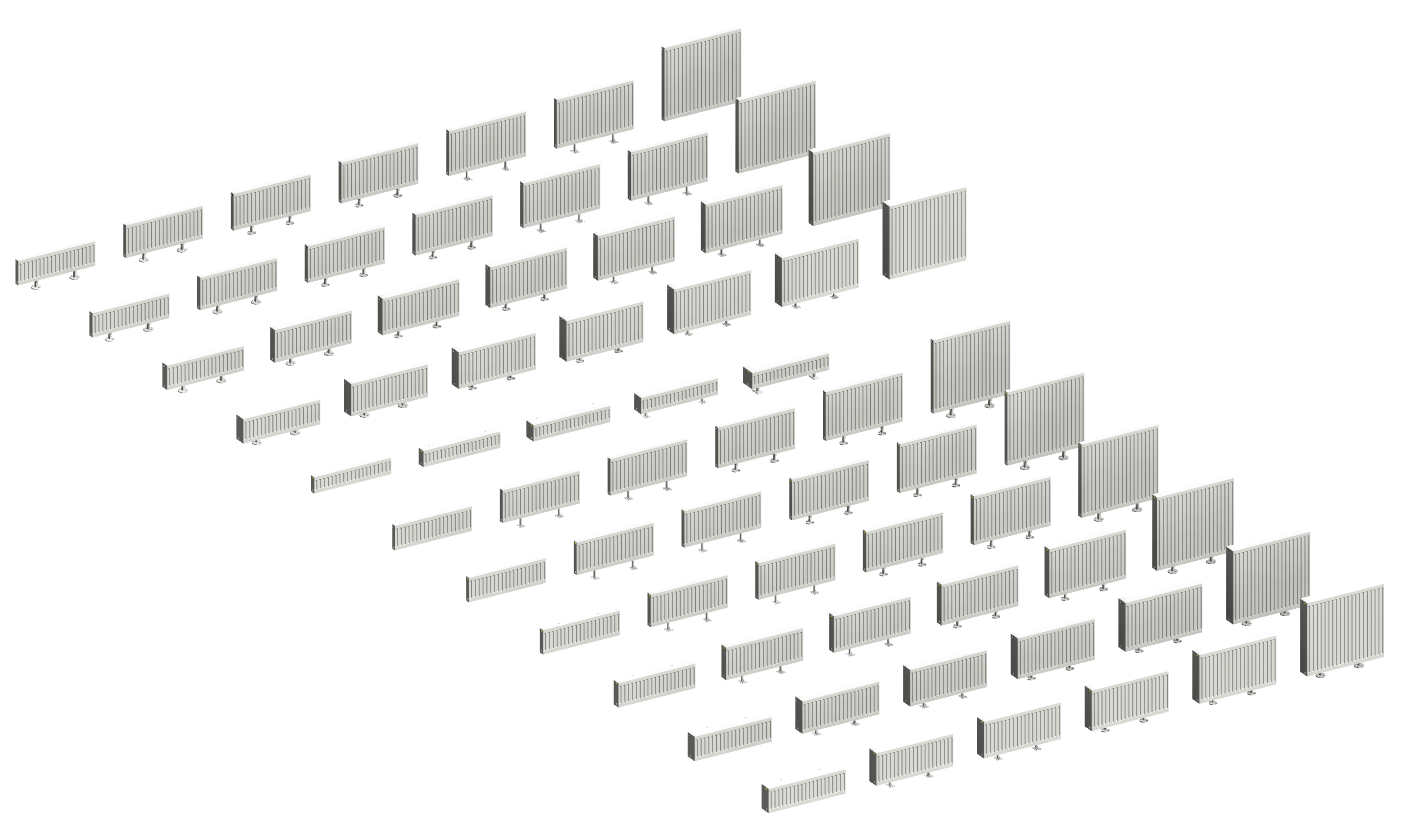

Версия Revit 2017. Семейство выполнено в трёх уровнях детализации с УГО. Реализована возможность выбора схемы подключения и типа креплений. Рекомендуем ознакомиться с инструкцией по работе с моделями перед их использованием.
Панельные радиаторы с конвекционными элементами и вмонтированным вкладышем термостатического крана, боковые поверхности закрыты защитными элементами, верхняя поверхность закрыта планкой типа «гриль». Вмонтированный подсоединительный комплект позволяет подключить радиатор как с низу, так и с боку. Два нижних подсоединительных отверстия для подключения на уровне пола, а также четыре боковых подсоединительных отверстия в каждом углу радиатора. Все отверстия имеют внутреннюю резьбу G1/2. Радиатор снабжён вкладышем термостатического крана Heimeier или Oventrop с предварительной регулировкой.
Подключение в радиаторах CV11 стандартно размещается справа. В радиаторах CV22 и CV33 оно может быть также и слева, если радиатор повернуть. Подающая труба всегда расположена ближе к центру радиатора, а обратная труба – ближе к краю радиатора.
Панельные радиаторы с конвекционными элементами и вмонтированным вкладышем термостатического крана, боковые поверхности закрыты защитными элементами, верхняя поверхность закрыта планкой типа «гриль». Вмонтированный подсоединительный комплект позволяет подключить радиатор как с низу, так и с боку. Два нижних подсоединительных отверстия для подключения на уровне пола, а также четыре боковых подсоединительных отверстия в каждом углу радиатора. Все отверстия имеют внутреннюю резьбу G1/2. Радиатор снабжён вкладышем термостатического крана Heimeier или Oventrop с предварительной регулировкой.
Подключение в радиаторах CV11 стандартно размещается справа. В радиаторах CV22 и CV33 оно может быть также и слева, если радиатор повернуть. Подающая труба всегда расположена ближе к центру радиатора, а обратная труба – ближе к краю радиатора.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| purmo_instrukciyaporabotesmodelyu.pdf | 880 KB | — | ||
| txt | purmo_radiatorstalnoypanelnyy_ventilcompact_h300-900.txt | 9 KB | — | |
| rfa | purmo_radiatorstalnoypanelnyy_ventilcompact_h300-900.rfa | 2.3 MB | Revit 2017 | |
| rvt | purmo_modeliispecifikaciya.rvt | 26.2 MB | Revit 2017 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Обогревательные приборы |
| Материалы | Металл |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Размеры | |
| Высота | 450 mm |
| Ширина | 102 mm |
| Параметры в файлах моделей | |
| ПДКЛ Л | ♦ : Слева |
| Диаметр условный ADSK_Диаметр условный | 15 мм |
| Завод-изготовитель ADSK_Завод-изготовитель | Purmo |
| Номер радиатора | 112 |
| TypeName | для загрузки радиаторов воспользуйтесь каталогом типоразмеров |
Ещё модели производителя Purmo
2021
Purmo
Радиатор панельный C 11-300
2021
Purmo
Радиатор панельный C 11-500
2021
Purmo
Радиатор панельный C 21s-500
2021
Purmo
Радиатор панельный C 21s-300
2021
Purmo
Радиатор панельный C 11-900
2021
Purmo

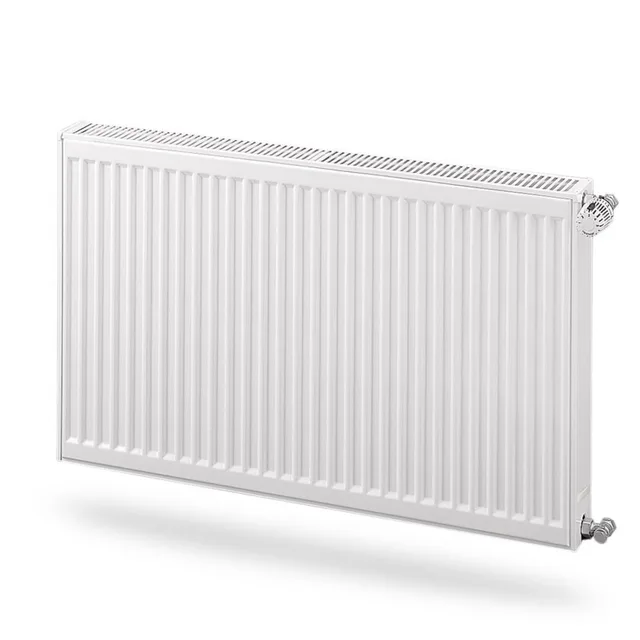

Радиатор панельный C 21s-450
