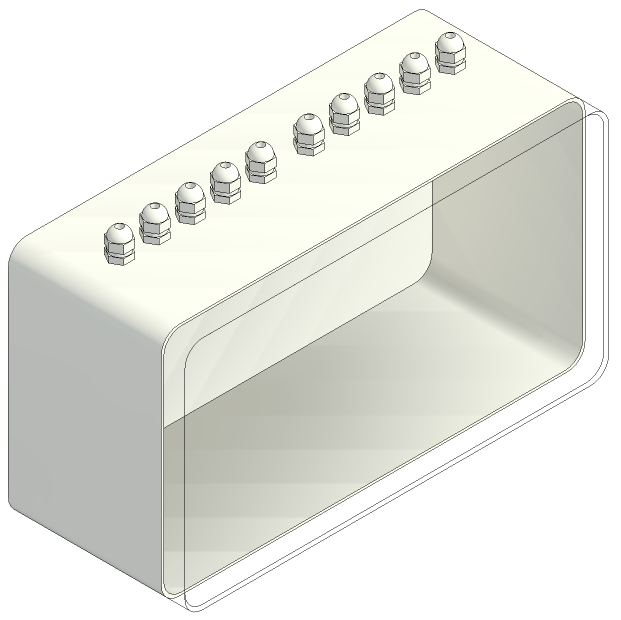

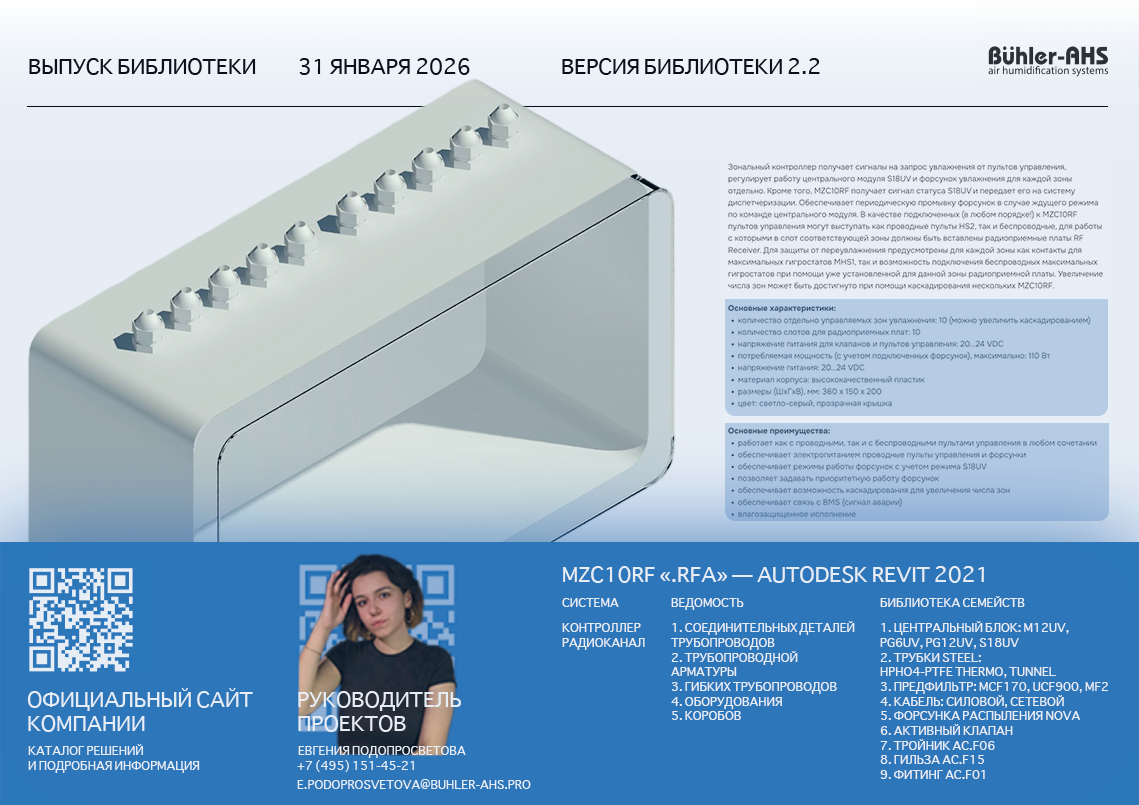

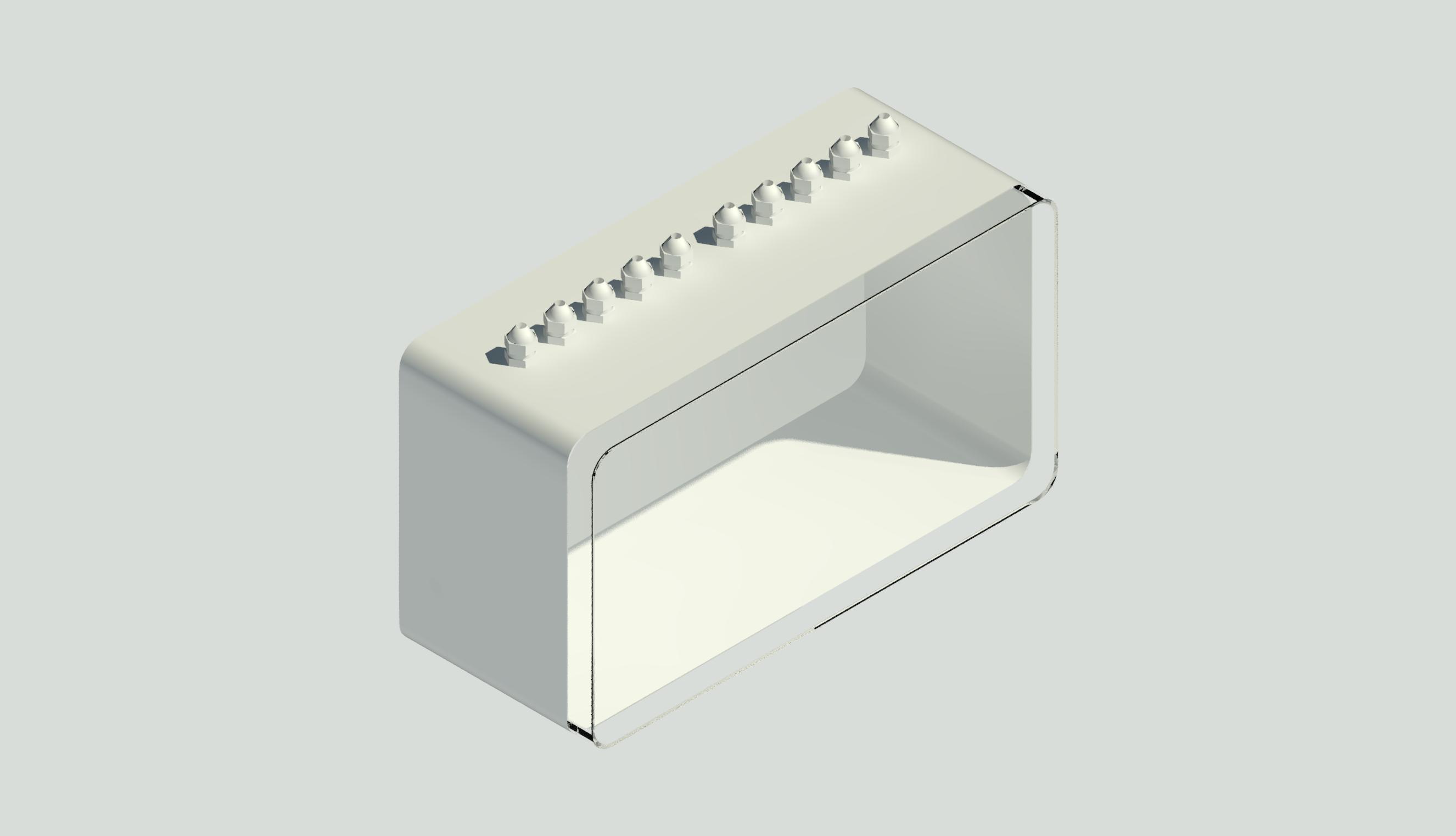

REVIT 2021 ФОП 2021 КОНТРОЛЛЕР С РАДИОКАНАЛОМ — MZC10RF (ЗОНАЛЬНЫЙ)

Name: REVIT 2021 ФОП 2021 КОНТРОЛЛЕР С РАДИОКАНАЛОМ — MZC10RF (ЗОНАЛЬНЫЙ)
Brand: Buhler-AHS Industry

Обновлено 4 месяца назад

Описание

MZC10RF управляет распределением увлажнения по 10 отдельным зонам, синхронизирует работу центрального модуля S18UV с форсунками и передает сигналы в BMS (Building Management System). Основные функции Мультизональное управление — 10 зон независимо (расширяется каскадированием) Гибридное управление — проводные пульты HS2 + беспроводные пульты одновременно Защита от переувлажнения — механические гигростаты MHS1 и беспроводные датчики Синхронизация с S18UV — сигналы состояния, автоматическая промывка форсунок Интеграция с BMS — передача сигналов аварии в систему диспетчеризации Технические характеристики Управляемые зоны: 10 Питание: 20–24 VDC, макс. 110 Вт Корпус: пластик Габариты: 360 × 150 × 200 мм Интеграция с проектом Определение зон увлажнения по плану этажа Размещение контроллера в техпомещении / щитовой Электросхема низкого напряжения (20–24 VDC трансформатор) Прокладка низковольтных кабелей к форсункам и пультам Размещение пультов HS2 в подрозетниках (8×8 см) Преимущества ✓ Масштабируемость (1–30+ зон каскада) ✓ Гибридное управление (проводное + беспроводное) ✓ Интеграция с BMS и диспетчеризацией ✓ Влагозащита для техпомещений ✓ Автоматическая промывка форсунок

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	BUHLER_AHS_Многозональный_контроллер_с_радиоканалами_MZC10RF_r2021.rfa	952 KB	Revit 2021

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Реле контроля и управления
Материалы	Пластик
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Размеры
Высота	200 mm
Ширина	150 mm
Длина	360 mm
Вес	2400 g
Параметры в файлах моделей
Количество ADSK Количество	1
Масса Текст ADSK Масса Текст	2.4
Частотный диапазон	433000000 Гц
Обозначение ADSK Обозначение	Buhler-AHS air humidification systems
Версия Revit ADSK_Версия Revit	2021
