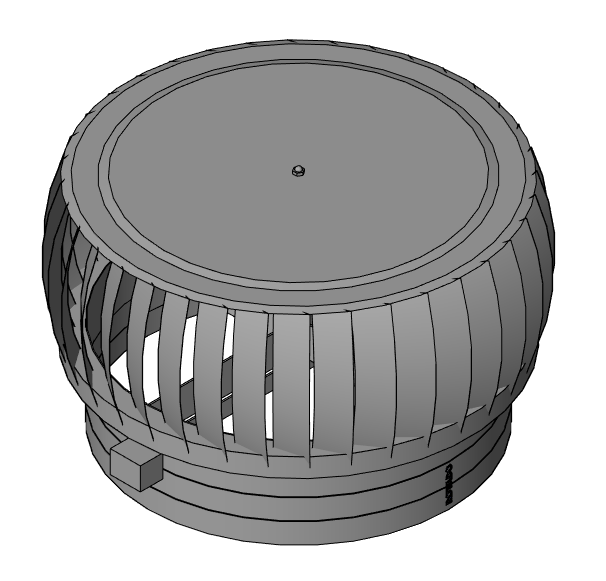

Ротационно-динамический дефлектор ROTADO

Name: Ротационно-динамический дефлектор ROTADO
Brand: ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО

Обновлено в 2023 году

Описание

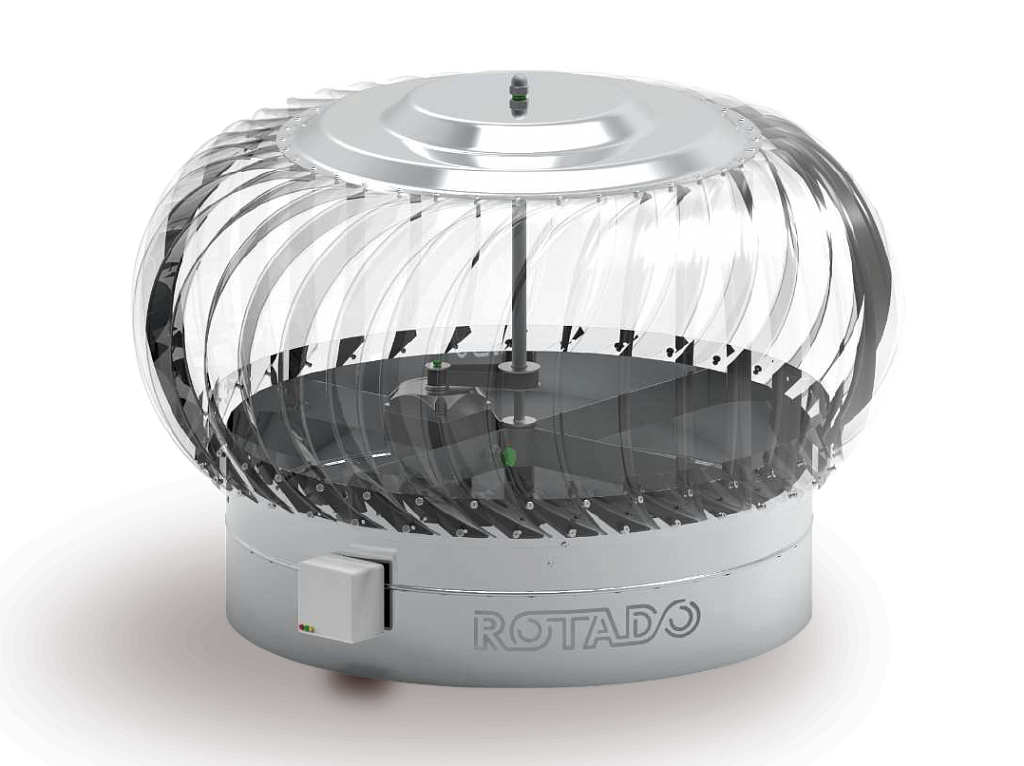

Revit 2019. Устройство представляет собой ротационный дефлектор, оснащенный электродвигателем для передачи вращения вала активной головки и системой автоматического управления. Принцип работы ротационно-динамического дефлектора заключается в поддержании постоянного расхода воздуха в различные периоды времени года и при различных погодных условиях. В дефлекторе установлен датчик частоты вращения. Датчик частоты вращения считывает обороты и передает информацию электронному блоку управления, который при недопустимой скорости вращения запускает электродвигатель. Двигатель разгоняет активную головку с ротационными лопастями до заданных оборотов и отключается, переходя в "режим ожидания". Таким образом, устройство работает от силы ветра, но при штиле или в области ветровой тени, движение шапки обеспечивает двигатель, срабатывающий автоматически по импульсу датчика.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	rotado_instrukciya_deflektory-perehody.pdf	708 KB	—
rvt	rotado_katalog_deflektory-perehody.rvt	10.2 MB	Revit 2019
rfa	rotado_rotacionnodinamicheskiydeflektor_rdd.rfa	972 KB	Revit 2019

Типоразмеры (9)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Обозначение ADSK Обозначение	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность
RDD-300	RDD-300	6	6	RDD-300	18 Вт	19 В·А
RDD-315	RDD-315	6	6	RDD-315	18 Вт	19 В·А
RDD-355	RDD-355	6	6	RDD-355	18 Вт	19 В·А
RDD-400	RDD-400	8	8	RDD-400	25 Вт	26 В·А
RDD-450	RDD-450	8	8	RDD-450	25 Вт	26 В·А

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	ROTADO_Сталь_Нержавеющая_Оцинкованная
Наименование ADSK Наименование	Ротационно-динамический дефлектор
Напряжение ADSK Напряжение	220 В
Единица измерения ADSK_Единица измерения	шт.
