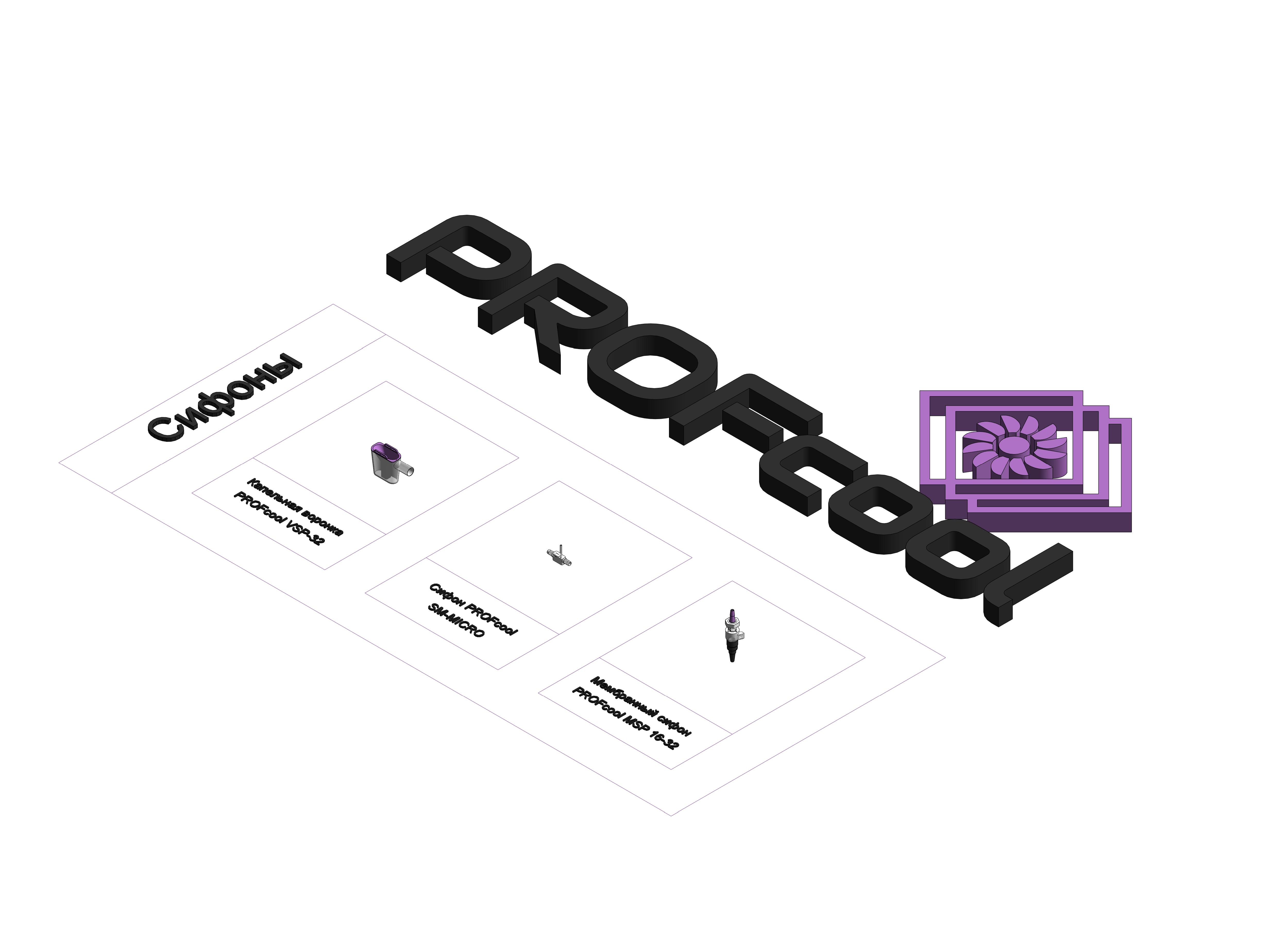

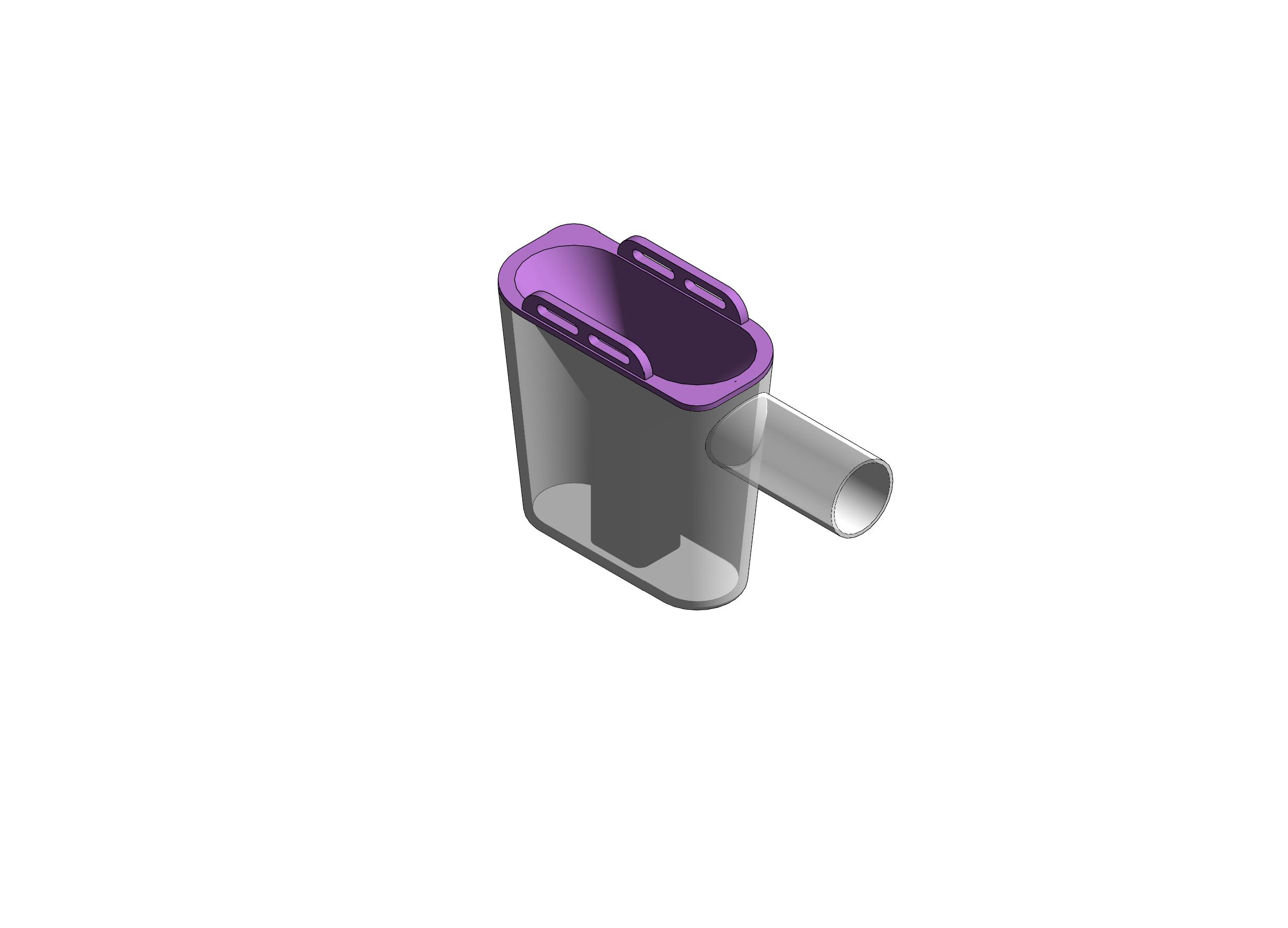

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ.
VSP-32 — это капельная воронка.
Изделие предназначено для отвода конденсата в канализацию с разрывом струи от систем кондиционирования воздуха, а также горячей воды от накопительных водонагревателей при срабатывании предохранительных клапанов.

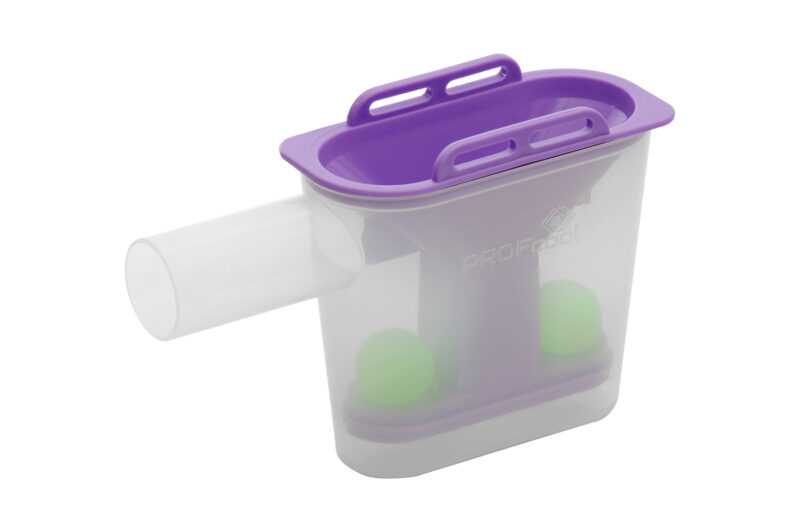

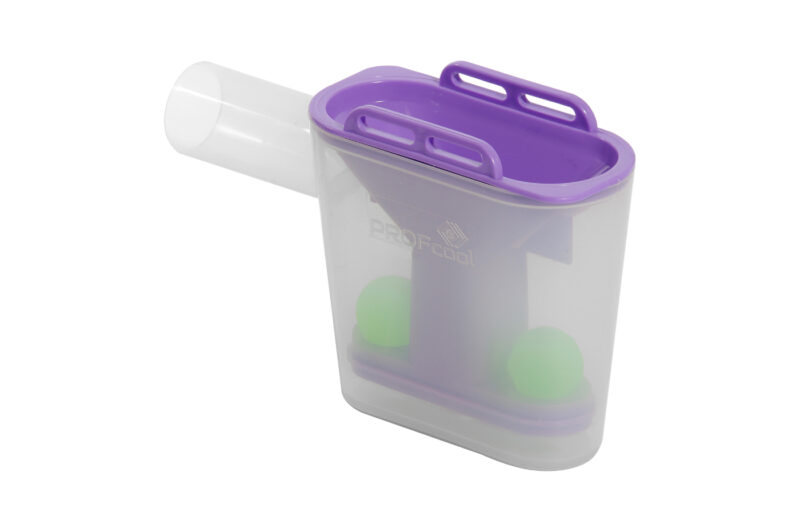

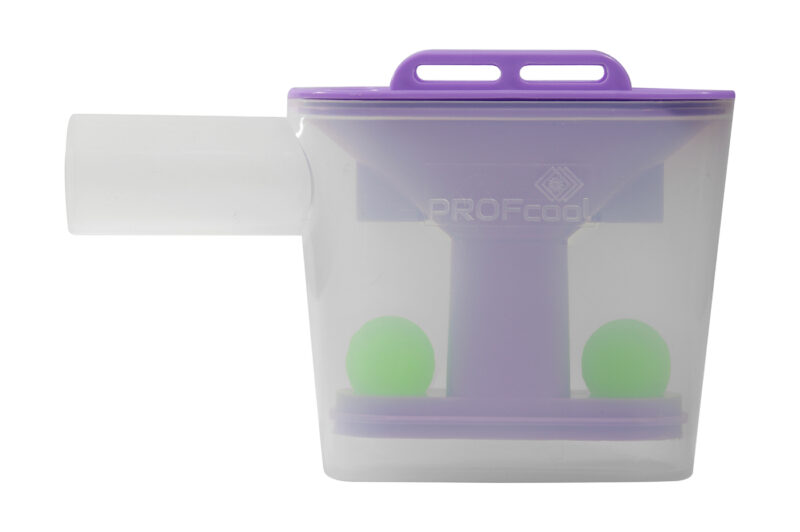

Сифон VSP-32 оснащен двумя обратными клапанами в виде шариков, для уменьшения вероятности возможного залипания и обладает максимальной пропускной способность среди капельных воронок – 0,22 л/с.
Капельная воронка применяется согласно СП 30.13330.2012 п. 8.2.10 «Отвод воды в систему канализации следует предусматривать с разрывом струи», не менее 20 мм от верха приемной воронки.
Монтаж производится только в горизонтальном положении, путем подсоединения патрубка DN32 в канализационную трубу.
Рекомендуется производить чистку сифона один раз в два года, путем промывки под краном (без его разбора).
Вес: 0,138 кг,
Пропускная способность: 0,22 л/с,
Срок службы: не менее 50 лет,
Допустимая температура стоков: от 2 до 100°С,
Гарантия: 18 месяцев.
