Скоба прижимная HEFT

Name: Скоба прижимная HEFT
Brand: EASYFIX

Обновлено в 2023 году

Описание

ПРИМЕНЕНИЕ:

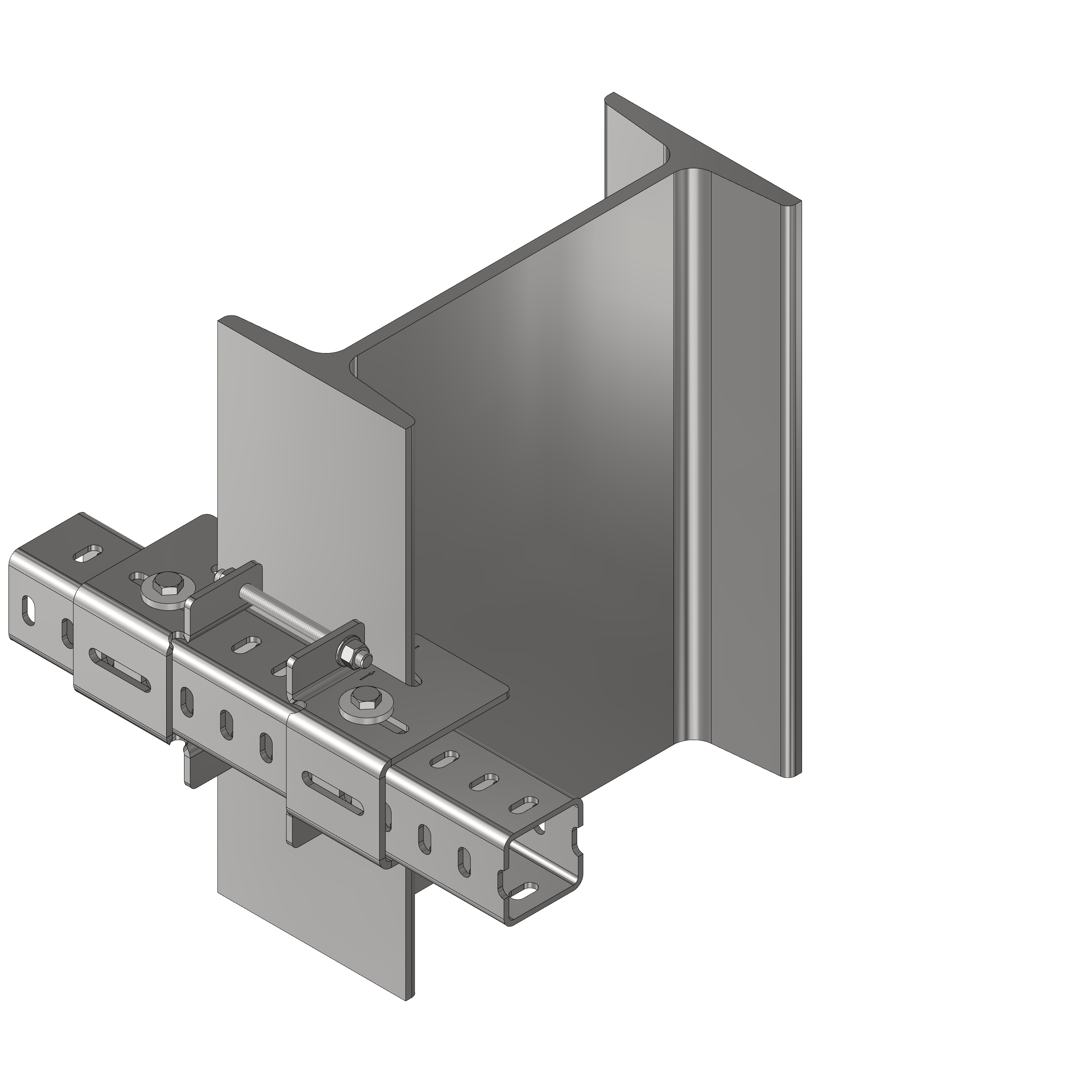

Крепление профиля системы HEF к полкам металлических конструкций, толщиной от 9 до 30 мм. ОБЯЗАТЕЛЬНО! Использование парно. При установке на металлоконструкцию скобы соединяются между собой шпильками М10 и производится натяжка.

ПРЕИМУЩЕСТВА:
• Отсутствие необходимости сварных работ
• Удобный диапазон регулировки
• Дополнительная фиксация элемента за счет крепления болтами в боковые отверстия

Файлы для скачивания

Формат	Файл	Размер	Версия
ifc	Скоба прижимная HEFT 20-30.ifc	120 KB	IFC2X3
ifc	Скоба прижимная HEFT 9-19.ifc	126 KB	IFC2X3
rfa	Скоба прижимная HEFT.rfa	1.1 MB	Revit 2018

Типоразмеры (2)

Наименование	Масса ADSK Масса	EF Масса	HEFT 20-30	HEFT 9-19	Типоразмер

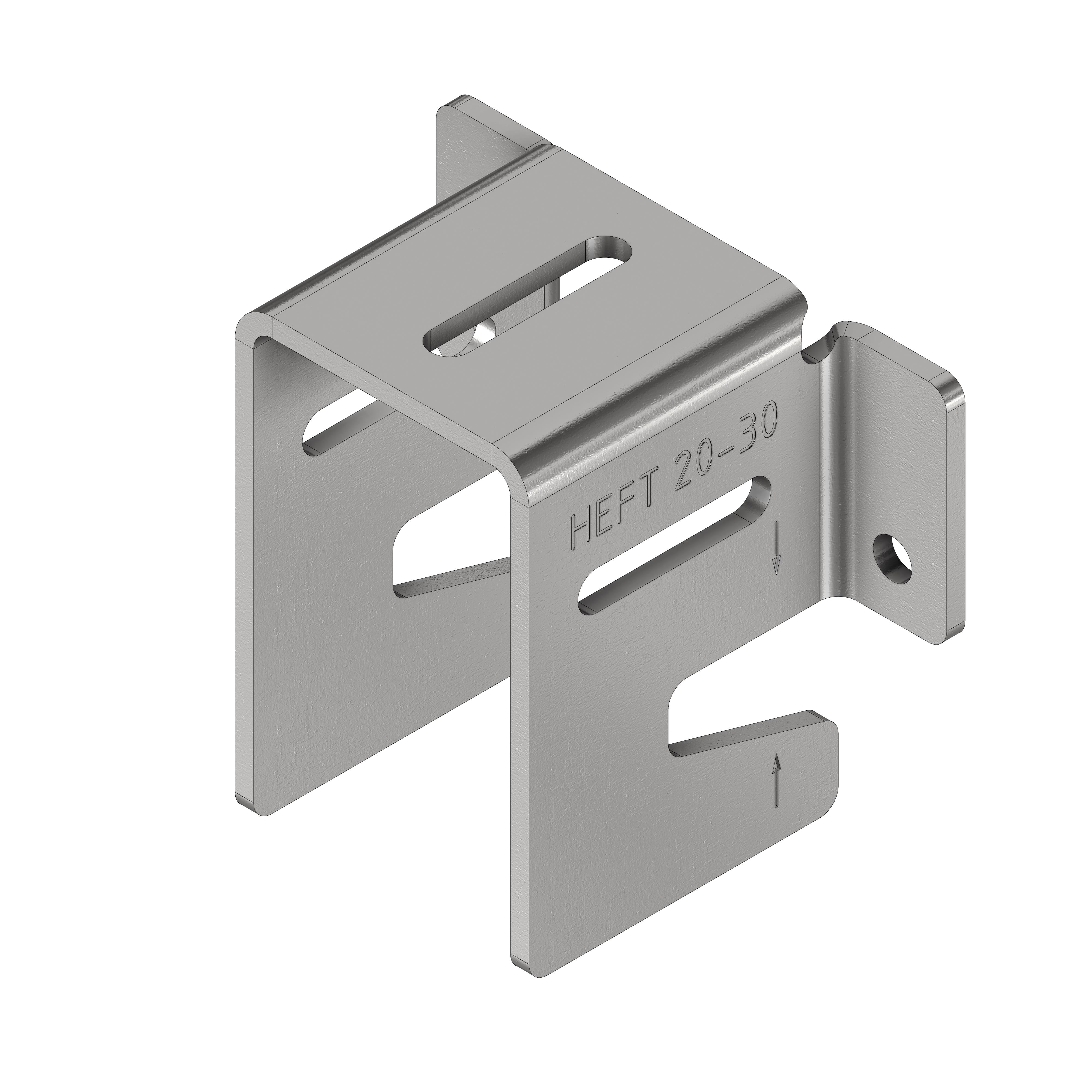

Скоба прижимная HEFT 20-30	1.68	1.68	True	False	HEFT 20-30

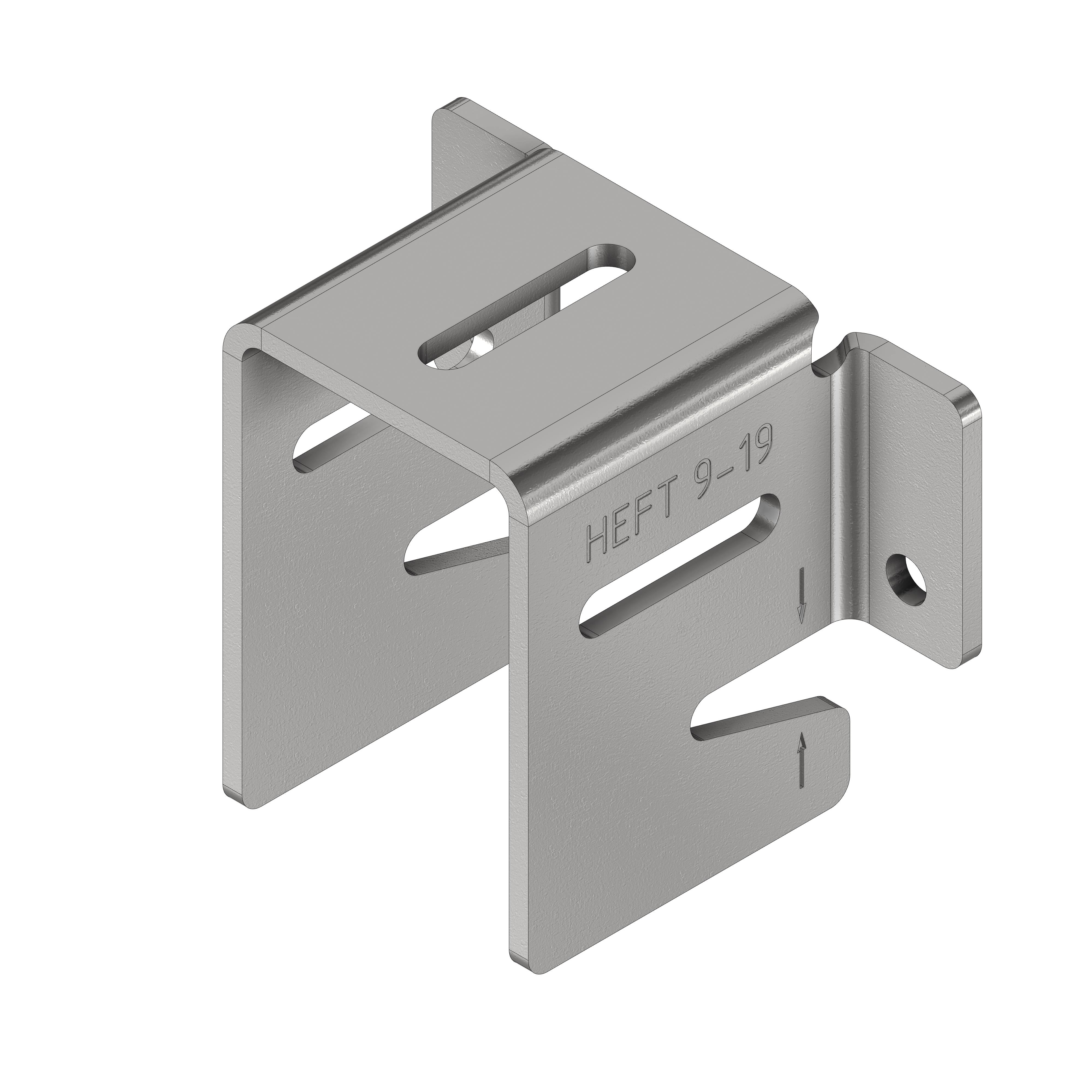

Скоба прижимная HEFT 9-19	1.64	1.64	False	True	HEFT 9-19

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	135 mm
Ширина	106 mm
Длина	165 mm
Вес	1640 g
Общие характеристики
Количество ADSK Количество	2
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	EASYFIX
EF Количество	2
EF Размерность	шт.
