Светодиодный светильник Слим ДТУ-21-AF-12Вт-1,0-IP66

Name: Светодиодный светильник Слим ДТУ-21-AF-12Вт-1,0-IP66
Brand: ALFRESCO

Обновлено в 2018 году

Описание

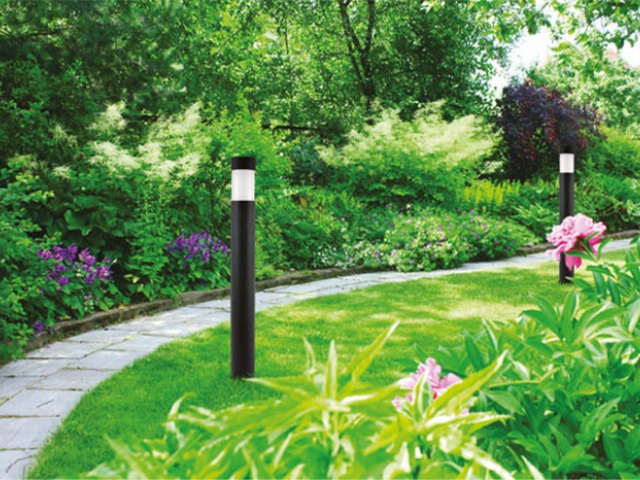

Версия Revit 2016. Представленное семейство моделей разработано с учетом рекомендаций компании ALFRESCO и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО в плане по ГОСТ 21.210-2014. Строгость пропорций, изящность и легкость воплощены в светильнике, выполненном в стиле минимализма, он внешне прост и не навязчив, однако конструкционно надежный, экологически безопасный и энергоэффективный за счет использования современных светодиодных технологий с применением комплектации ведущих мировых производителей. Применяется для подсветки аллей, пешеходных дорожек, площадок в парках и частных коттеджах.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	alfresco-instruktsiya_po_rabote_s_modelyami.pdf	1.2 MB	—
ifc	svetilnik_alfresco_slim-1.0_2.ifc	400 KB	IFC2X3
rfa	svetilnik_alfresco_slim.rfa	468 KB	Revit 2016
rvt	spetsifikatsiya_alfresco_v2.rvt	84.9 MB	Revit 2016

Типоразмеры (4)

Наименование	Артикул ADSK Артикул	Масса ADSK Масса	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Полная установленная мощность	Файл фотометрической сетки
Слим-0.5 (1)	ДТУ2112	5.2	Светодиодный светильник Слим ДТУ-21-AF-4Вт-0,5-IP66	4 Вт	4 В·А	4 В·А	Slim 4W.ies
Слим-0.5 (2)	ДТУ2110	5.5	Светодиодный светильник Слим ДТУ-21-AF-12Вт-0,5-IP66	12 Вт	12 В·А	12 В·А	Slim12W.ies
Слим-1.0 (1)	ДТУ2113	9.3	Светодиодный светильник Слим ДТУ-21-AF-4Вт-1,0-IP66	4 Вт	4 В·А	4 В·А	Slim 4W.ies
Слим-1.0 (2)	ДТУ2111	9.8	Светодиодный светильник Слим ДТУ-21-AF-12Вт-1,0-IP66	12 Вт	12 В·А	12 В·А	Slim12W.ies

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Светотехника
Материалы	Металл, Стекло
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1000 mm
Ширина	190 mm
Вес	9800 g
Общие характеристики
Модель ADSK Модель	ДТУ-21-AF Слим
Напряжение ADSK Напряжение	220 В
Ток ADSK Ток	0 А
Энергоэффективность ADSK Энергоэффективность	110 лм/Вт
Единица измерения ADSK_Единица измерения	шт.
