Вертикальный свободно висящий элемент без обрамления. Solo™ Baffle

Name: Вертикальный свободно висящий элемент без обрамления. Solo™ Baffle
Brand: Ecophon

Обновлено в 2017 году

Описание

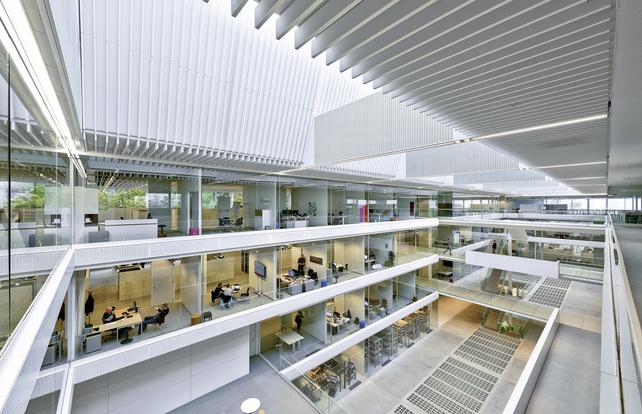

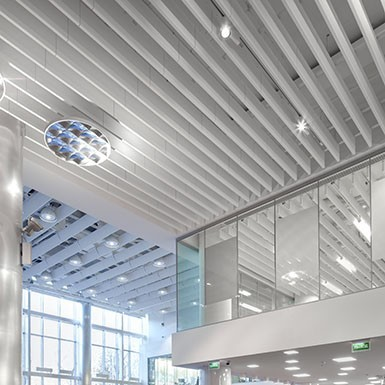

Ecophon Solo Baffles (свободно висящие элементы) являются акустическими решениями, применяемыми, в первую очередь, в случаях, когда не представляется возможным установить стандартные потолочные системы. Свободно висящие элементы предназначены для установки в зданиях, где требуется сохранить объем помещения, особенно если естественный свет проникает в комнату через мансардные окна или как опция, когда в качестве системы охлаждения помещения выбрано TABS (термически активная система помещения). Существуют различные варианты установки свободно висящих элементов: с использованием профиля Connect Baffle, регулируемого проволочного подвеса или установки на подвесной системе. Система состоит из панелей Ecophon Solo Baffles и аксессуаров Ecophon Connect, вес системы около 2 - 3 кг/м. Панели изготовлены из стекловолокна высокой плотности с использованием технологии 3RD с поверхностью Akutex FT с обеих сторон. Кромки прямые, окрашены. Ecophon Solo Baffles легко демонтируются.

Файлы для скачивания

Формат	Файл	Размер	Версия
lcf	ecophon_ceiling_and_wall_solutionslcf.lcf	4.0 MB	—
rfa	construction_ceilings_ecophon_solo_bafflerfa.rfa	332 KB	Revit 2015
rvt	construction_ceilings_ecophon_solo_baffle_projectrvt.rvt	3.4 MB	Revit 2015

Типоразмеры (3)

Наименование	Sound absorption class (EN ISO 11654)	Sound absorption, αw (EN ISO 11654)
Ecophon Solo Baffle 1200x600	C, o.d.s > 600 mm, spacing 600 mm	0.60
Ecophon Solo Baffle 1200x300	D, o.d.s > 300 mm, spacing 300 mm	0.55
Ecophon Solo Baffle 1200x200	D, o.d.s > 200 mm, spacing 300 mm	0.50

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Отделочные материалы
Материалы	Сталь, Стекловолокно, Ткань
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Размеры
Высота	40 mm
Ширина	1200 mm
Длина	200 mm
Вес	120 g
Общие характеристики
Accessibility	The tiles are demountable.
BIMobject category	Ceilings
Cleanability	Daily dusting and vacuum cleaning. Weekly wet wiping.
Date of publishing	8/31/2015
Description	Ecophon Solo Baffles are acoustic solutions, primarily when it is not possible to install wall-to-wall ceilings. Baffles are suitable in buildings where the volume should be maintained, the natural light is brought into the room from skylights or as an option when TABS (Thermally Activted Building System) is selected as cooling system. Different possibilities exist to suspend the baffles using Connect Baffle profile, Connect Adjustable wire hanger or Connect grid system. The systems consist of Ecophon Solo Baffle/anchor or Solo Baffle/hook and Ecophon Connect accessories with an approximate weight of 2-3 kg/m. The baffles are manufactured fromhigh density glass wool, with Akutex FT surface on both sides. The edges are straight cut and painted. Ecophon Solo Baffles are easily demountable systems.
