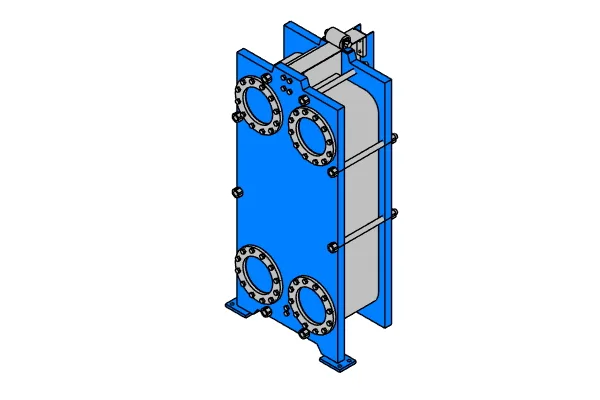

Разборный пластинчатый теплообменник ЭТ-007с (56—90 пластин)

Name: Разборный пластинчатый теплообменник ЭТ-007с (56—90 пластин)
Brand: НПО «ЭТРА»

Обновлено в 2020 году

Описание

Версия Revit 2016. Семейство выполнено в двух уровнях детализации с УГО. Разборный пластинчатый теплообменник - это устройство для передачи тепла от греющего теплоносителя к нагреваемому через стенку гофрированных пластин из теплопроводных материалов. Теплообменники ЭТРА имеют следующее обозначение: ЭТ-ХХХХ-YY-ZZZ, где ХХХХ- цифровой код, указывающий на на модель используемой в теплообменнике пластины; YY - цифры, указывающие значение расчетного давления теплообменника, кгс/см2; ZZZ- цифры, указывающие количество пластин в теплообменнике.

Файлы для скачивания

Формат	Файл	Размер	Версия
ifc	et-007s-2.ifc	1.0 MB	IFC2X3
rfa	etra_teploobmennik_et-007s.rfa	748 KB	Revit MEP 2016
pdf	teploobmennikietra_instrukciya.pdf	1.5 MB	—
rvt	etra_teploobmenniki_modeliispecifikaciya.rvt	28.1 MB	Revit MEP 2016

Типоразмеры (5)

Наименование
ЭТ-007с (151-200 пластин)
ЭТ-007с (91-150 пластин)
ЭТ-007с (56-90 пластин)
ЭТ-007с (21-55 пластин)
ЭТ-007с (5-20 пластин)

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Теплообменники и баки
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Размеры
Высота	630 mm
Ширина	390 mm
Длина	905 mm
Вес	145000 g
Общие характеристики
Диаметр условный ADSK_Диаметр условный	50 мм
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО НПО «ЭТРА»
Изготовитель	ООО НПО «ЭТРА»
