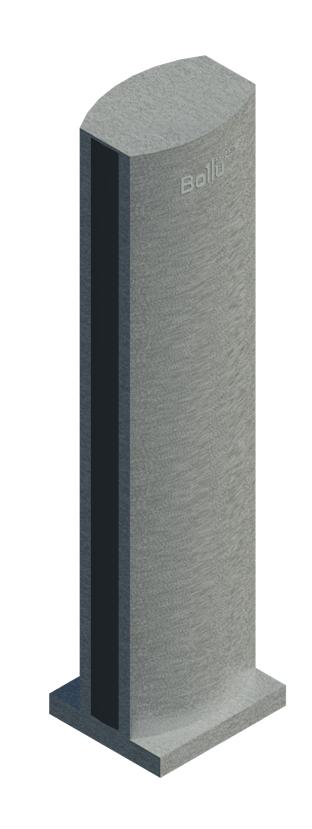

Тепловая завеса электрическая стационарная BHC-D25-T24-BS

Name: Тепловая завеса электрическая стационарная BHC-D25-T24-BS
Brand: Ballu

Обновлено в 2020 году

Описание

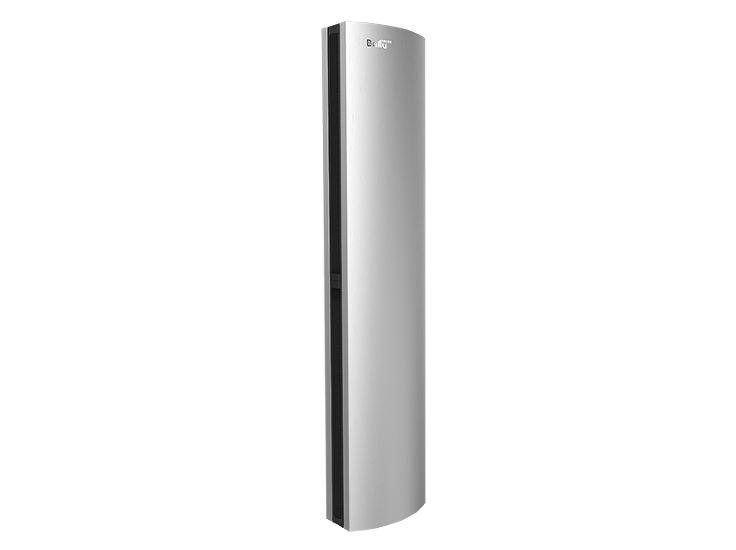

Версия Revit 2016. Представленное семейство моделей разработано с учетом рекомендаций компании и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО по ГОСТ 21.210-2014. Дизайнерская тепловая водяная завеса Ballu BHC-D25-T24-BS – результат российско-германского сотрудничества в сфере обогрева помещений и эффективного энергосбережения. Симметричный корпус длиной 2,5 метра, с текстурой поверхности матовое серебро, позволяет размещать завесы с любой стороны от входной группы, в том числе и горизонтально над проемом. ТЭНы со спиральным оребрением обеспечивают тепловую мощность до 24 кВт. А центробежные вентиляторы немецкой компании EBM PAPST создают равномерный воздушный поток по всей длине завесы с максимальной производительностью 5600 м3/ч.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	bimlib_zavesateplovayaelektricheskaya_ballu_stella-atlas.rfa	736 KB	Revit 2016
rvt	ballu_shablonspecifikaciimodeley_stella-atlas.rvt	3.1 MB	Revit 2016

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	BALLU Комплектация	BALLU НоминальнаяМощностьДвигателя	BALLU РасходВоздуха	BALLU СечениеПроводаПитания	BALLU СтепеньЗащиты	BALLU ТепловаяМощность	BALLU УвеличениеТемпературыВоздухаНаВыходеВМаксимальномРежимеНагрева	BALLU УровеньЗвуковогоДавления	Материал Корпус	Материал Основание	Описание
BHC-H22T18-DE	BHC-H22T18-DE	86	Тепловая завеса электрическая стационарная BHC-H22T18-DE	28 А	18 кВт	18000 В·А	5300.0 м³/ч	18 кВт	Пульт управления, основание для напольной установки	0 кВт	5300/4000	5x4,0	IP21	0/9/18	10.188679	56	BALLU_Корпус_АлюминийСерый	BALLU_Корпус_АлюминийСерый	Интерьерные завесы серии ATLAS – эффективное решение для защиты входных групп коммерческих помещений с повышенными требованиями к внешнему виду техники. Нагрев воздуха осуществляется при помощи оребренных нагревательных элементов мощностью 18 кВт. Переключение режимов нагрева и производительности происходит при помощи пульта управления BRC-E входит в комплект поставки.
BHC-D20-T18-BS	BHC-D20-T18-BS	105	Тепловая завеса электрическая стационарная BHC-D20-T18-BS	28 А	18 кВт	18000 В·А	4700.0 м³/ч	18 кВт	Пульт управления	1 кВт	4700/2800	5х4.0	IP20	0/9/18	11.489362	61	BALLU_Корпус_НержавеющаяСтальШлифованная	BALLU_Корпус_НержавеющаяСтальШлифованная	Дизайнерская тепловая водяная завеса Ballu BHC-D20-T18-BS – результат российско-германского сотрудничества в сфере обогрева помещений и эффективного энергосбережения. Симметричный корпус длиной 2 метра, с текстурой поверхности матовое серебро, позволяет размещать завесы с любой стороны от входной группы в том числе и горизонтально над проемом. ТЭНы со спиральным оребрением обеспечивают тепловую мощность до 18 кВт. А центробежные вентиляторы немецкой компании EBM PAPST создают равномерный воздушный поток по всей длине завесы с максимальной производительностью 4800 м3/ч.
BHC-D22-T18-BS	BHC-D22-T18-BS	125	Тепловая завеса электрическая стационарная BHC-D22-T18-BS	28 А	18 кВт	18000 В·А	4700.0 м³/ч	18 кВт	Пульт управления	1 кВт	4700/2800	5х4.0	IP20	0/9/18	11.489362	61	BALLU_Корпус_НержавеющаяСтальШлифованная	BALLU_Корпус_НержавеющаяСтальШлифованная	Дизайнерская тепловая водяная завеса Ballu BHC-D22-T18-BS – результат российско-германского сотрудничества в сфере обогрева помещений и эффективного энергосбережения. Симметричный корпус длиной 2,2 метра, с текстурой поверхности матовое серебро, позволяет размещать завесы с любой стороны от входной группы, в том числе и горизонтально над проемом. ТЭНы со спиральным оребрением обеспечивают тепловую мощность до 18 кВт. Центробежные вентиляторы немецкой компании EBM PAPST создают равномерный воздушный поток по всей длине завесы с максимальной производительностью 4800 м3/ч.
BHC-D25-T24-BS	BHC-D25-T24-BS	145	Тепловая завеса электрическая стационарная BHC-D25-T24-BS	37 А	24 кВт	24000 В·А	5600.0 м³/ч	24 кВт	Пульт управления	2 кВт	5600/3800/1900	5х6.0	IP20	0/12/24	12.857143	61	BALLU_Корпус_НержавеющаяСтальШлифованная	BALLU_Корпус_НержавеющаяСтальШлифованная	Дизайнерская тепловая водяная завеса Ballu BHC-D25-T24-BS – результат российско-германского сотрудничества в сфере обогрева помещений и эффективного энергосбережения. Симметричный корпус длиной 2,5 метра, с текстурой поверхности матовое серебро, позволяет размещать завесы с любой стороны от входной группы, в том числе и горизонтально над проемом. ТЭНы со спиральным оребрением обеспечивают тепловую мощность до 24 кВт. А центробежные вентиляторы немецкой компании EBM PAPST создают равномерный воздушный поток по всей длине завесы с максимальной производительностью 5600 м3/ч.

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Каталог	Перейти
Инструкция	Перейти
Размеры
Высота	2414 mm
Ширина	500 mm
Длина	350 mm
Вес	145000 g
Общие характеристики
Группирование ADSK Группирование	ОВ
Количество ADSK Количество	1
Напряжение ADSK Напряжение	380 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Ballu
