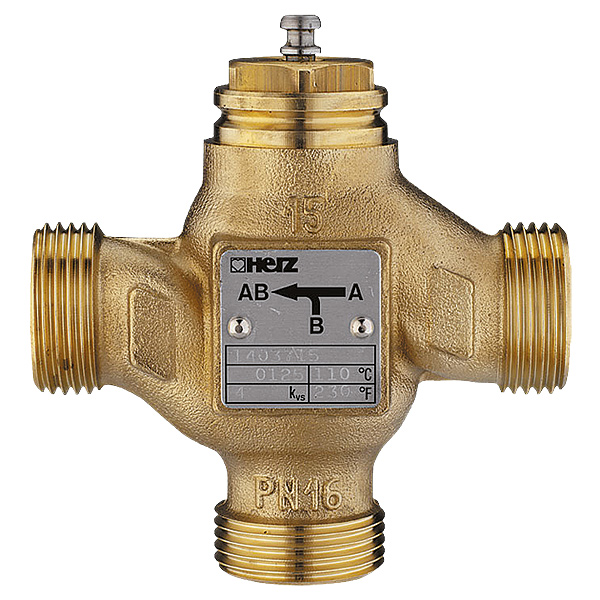

Трёхходовой смесительно-распределительный клапан HERZ 4037

Name: Трёхходовой смесительно-распределительный клапан HERZ 4037
Brand: HERZ

Обновлено в 2024 году

Описание

Трёхходовые смесительно-распределительные клапаны
для регулирования контуров тепло-/ холодоснабжения. Применяется совместно с приводом 1 7712 с возможностью настройки пропускной характеристики. Корпус из латуни, 3 внешние резьбы с уплотнением под плоскую прокладку, резьбовые соединения и привод 1 7712 11/50/51 заказываются отдельно.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	4037_3_wege_misch_und_verteilventile_ru.pdf	537 KB	—
pdf	7712_ventilantriebe_fur_3_wege_ventile_ru_2016_03_.pdf	607 KB	—
dwg	herz-trehhodovoysmesitelnyy-raspredelitelnyyklapan.dwg	7.6 MB	AutoCAD 2018+
rvt	herz-trehhodovoysmesitelnyy-raspredelitelnyyklapan.rvt	6.5 MB	Revit 2021
rfa	herz-trehhodovoysmesitelnyyklapan14037.rfa	1.6 MB	Revit 2021
rfa	herz-trehhodovoyraspredelitelnyyklapan14037.rfa	2.2 MB	Revit 2021

Типоразмеры (6)

Наименование	Δ p max (бар)	Артикульный номер	Артикульный номер привода	Макс. рабочая температура	Номинальный диаметр 1	Номинальный диаметр 2	Номинальный диаметр 3

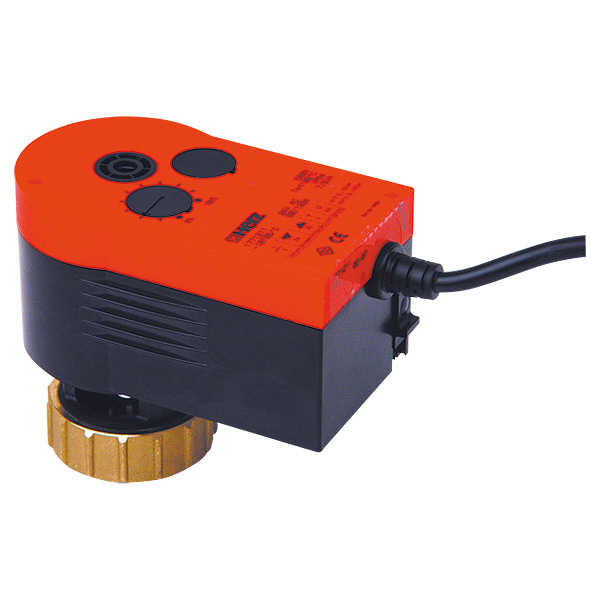

DN15	4	1 4037 15	1 7712 11 привод для трехходовых клапанов с позиционером 24В, с аналоговым управляющим сигналом 0 – 10 В, усилие закрытия 500 Н 1 7712 50 привод с трехпозиционным регулированием 230 В, усилие закрытия 500 Н, 1 7712 51 привод с трехпозиционным регулированием 24В, усилие закрытия 500 Н.	до DN 32: 130 °C DN 40 - DN 50: 110 °C	15.000 mm	15.000 mm	15.000 mm
DN20	3	1 4037 20	1 7712 11 привод для трехходовых клапанов с позиционером 24В, с аналоговым управляющим сигналом 0 – 10 В, усилие закрытия 500 Н 1 7712 50 привод с трехпозиционным регулированием 230 В, усилие закрытия 500 Н, 1 7712 51 привод с трехпозиционным регулированием 24В, усилие закрытия 500 Н.	до DN 32: 130 °C DN 40 - DN 50: 110 °C	20.000 mm	20.000 mm	20.000 mm
DN25	2	1 4037 25	1 7712 11 привод для трехходовых клапанов с позиционером 24В, с аналоговым управляющим сигналом 0 – 10 В, усилие закрытия 500 Н 1 7712 50 привод с трехпозиционным регулированием 230 В, усилие закрытия 500 Н, 1 7712 51 привод с трехпозиционным регулированием 24В, усилие закрытия 500 Н.	до DN 32: 130 °C DN 40 - DN 50: 110 °C	25.000 mm	25.000 mm	25.000 mm
DN32	1.5	1 4037 32	1 7712 11 привод для трехходовых клапанов с позиционером 24В, с аналоговым управляющим сигналом 0 – 10 В, усилие закрытия 500 Н 1 7712 50 привод с трехпозиционным регулированием 230 В, усилие закрытия 500 Н, 1 7712 51 привод с трехпозиционным регулированием 24В, усилие закрытия 500 Н	до DN 32: 130 °C DN 40 - DN 50: 110 °C	32.000 mm	32.000 mm	32.000 mm
DN40	1	1 4037 40	1 7712 11 привод для трехходовых клапанов с позиционером 24В, с аналоговым управляющим сигналом 0 – 10 В, усилие закрытия 500 Н 1 7712 50 привод с трехпозиционным регулированием 230 В, усилие закрытия 500 Н, 1 7712 51 привод с трехпозиционным регулированием 24В, усилие закрытия 500 Н.	до DN 32: 130 °C DN 40 - DN 50: 110 °C	40.000 mm	40.000 mm	40.000 mm

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Общие характеристики
Description	Трехходовой клапан с наружной цилиндрической резьбой, согласно ISO 228/1, класс B, с плоским уплотнением, присоединительные фитинги заказываются отдельно. Корпус выполнен из латуни, шпиндель - из нержавеющей стали, конус клапана - из латуни с уплотнительным кольцом из тефлона, усиленного стекловолокном. Втулка выполнена из латуни с уплотнительным кольцом из EPDM. Преимущество использования смесительного клапана 4037 по сравнению с обычным встроенным смесительным клапаном в том, что отсутствие уплотнительных кромок исключает износ клапана и, следовательно, снижает возможность возникновения протечек и увеличивает срок эксплуатации.
Lookup Table Name	HERZ - Трёхходовой смесительный клапан 1 4037
Manufacturer	HERZ Armaturen Ges.m.b.H.
Model	Трёхходовой смесительный клапан
Автор	www.archispace.pl
