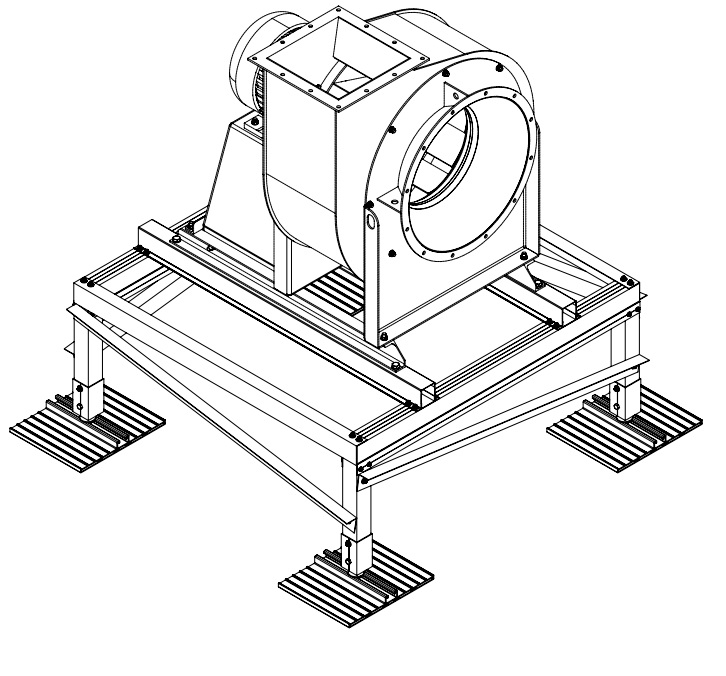

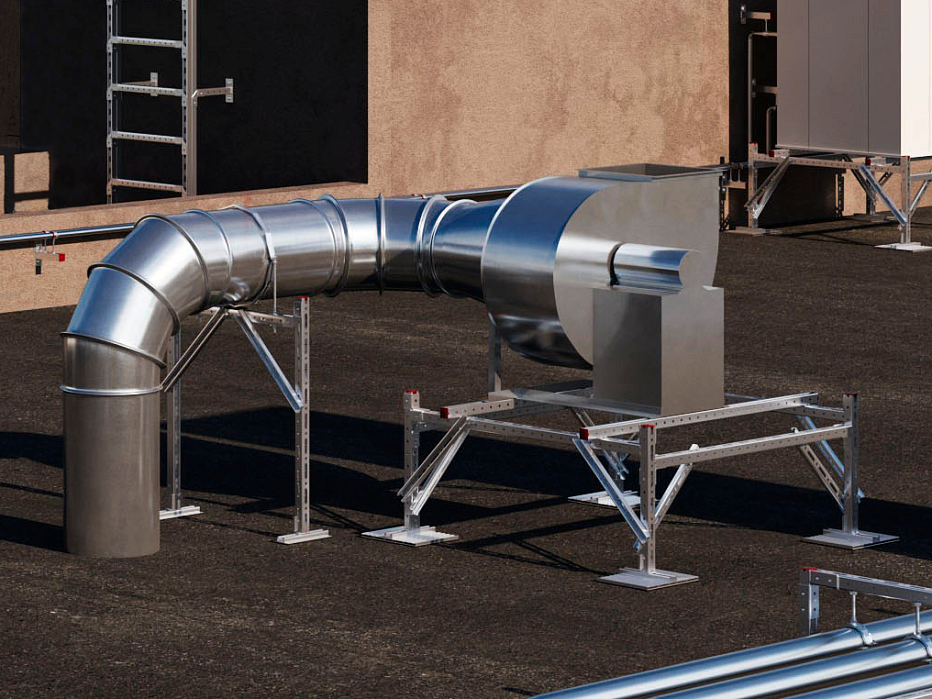

U7.1 АТР UTECH рама U7.1.0-5.2 AL
Обновлено 8 месяцев назадОписание
1. Область применения
1.1 Альбом предназначен для проектирования опорных рам крепления радиальных
вентиляторов следующих марок: "VENCON", "ВЕЗА", "VKT", "НЗВЗ", "NED" и "KORF".
1.2 Рамы 1 - 4 группы выполнены из профилей системы MT, соединение которых осуществляется с помощью соединителей и монтажных гаек MT-TL. Рамы представлены в
оцинкованном и горячеоцинкованном исполнении.
1.3 Рамы 5 группы выполнены из алюминиевых профилей, соединение которых осуществляется с помощью саморезов.
1.4 Все радиальные вентиляторы в зависимости от массы и габаритов делятся на четыре группы. Для каждой группы разработан свой комплект рам.
1.5 Рамы и их элементы, разработанные в данном альбоме, рассчитаны по первой и
второй группе предельных состояний в соответствии с требованиями СП20.13330.2016*
"Нагрузки и воздействия", СП 16.13330.2017 "Стальные конструкции", СТО 36554501-064-
-2021 "Модульные системы. Проектирование и оценка качества".
1.6 При расчете были приняты следующие исходные данные:
· Масса и габариты радиальных вентиляторов в соответствии с каталогом изготовителей.
· Снеговой район - III. Принят по карте 1 СП20.13330.2016* "Нагрузки и воздействия".
· Ветровой район - I и II (III-VII частично, смотри нормативную ветровую нагрузку в
таблице 1 на листе 3 общих данных / стр. выпуска 8). Приняты по карте 2
СП20.13330.2016* "Нагрузки и воздействия".
· Тип местности - "В" по п. 11.1.6 СП20.13330.2016* "Нагрузки и воздействия".
· Высота здания - до 60 м.
· Прочность кровли на сжатие - не менее 50 кПа (если на листе не оговорено иное).
1.7 В случае необходимости, рамы, представленные в данном альбоме, могут быть использованы в других ветровых районах и типах местности, а также на других высотах. При этом ветровое давление должно быть меньше или равно расчетному значению
(см. таблицу 1 на листе 3 общих данных / стр. выпуска 8).
1.8 Расчет рам на опрокидывание и сдвиг проводился для максимального и минимального типоразмера оборудования в группе.
1.9 Таблицы с данными о пригрузке представлены на листах 4-8 общих данных (стр.
выпуска 9 - 13).
1.10 Максимально допустимый уклон кровли принятый в альбоме - 17,5% (<0.175, 10°).
1.11 В альбоме представлены узлы креплений, которые не требуют дополнительной разработки со стороны проектировщика и могут быть заказаны непосредственно по
обозначению соответствующего чертежа и его исполнению
Файлы для скачивания
