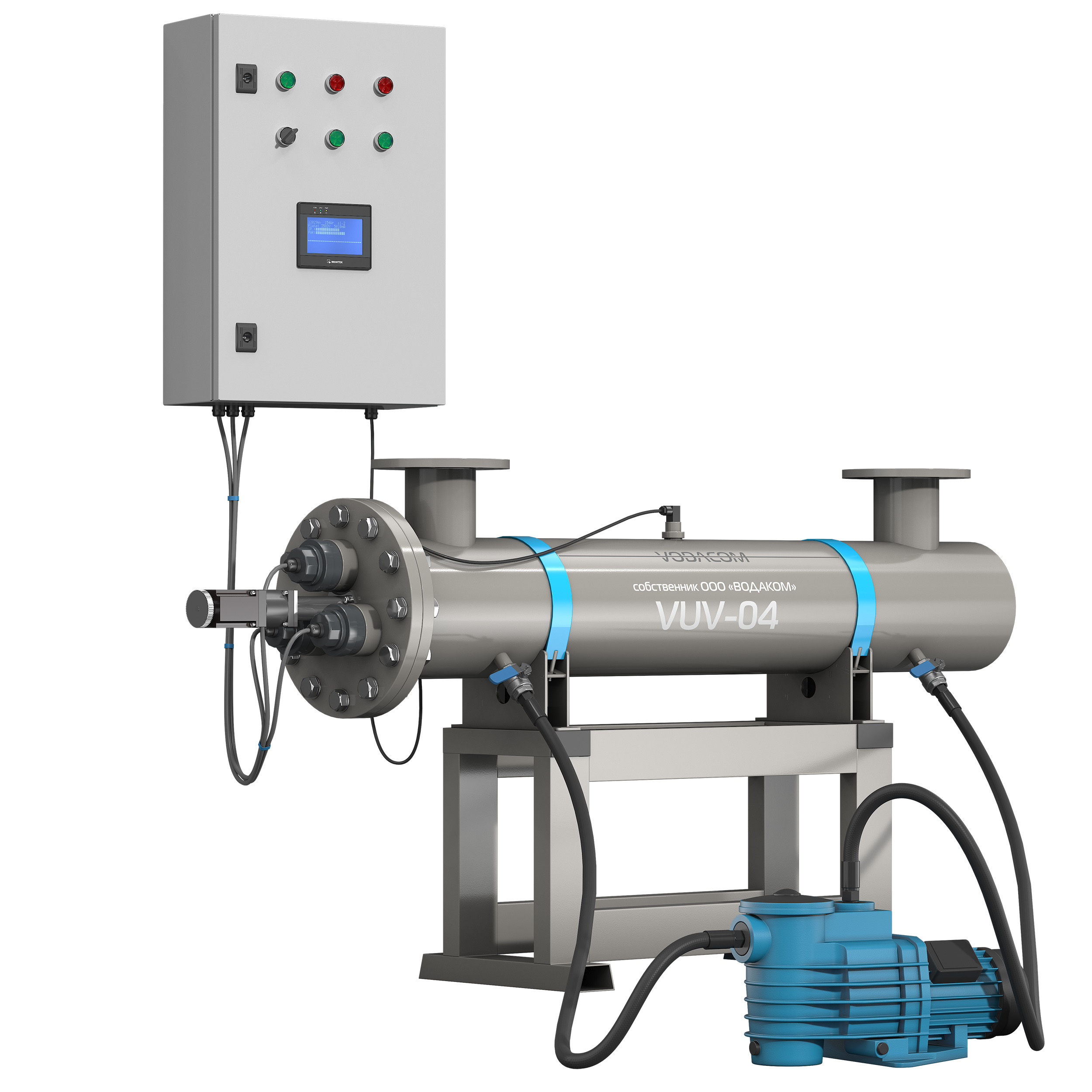

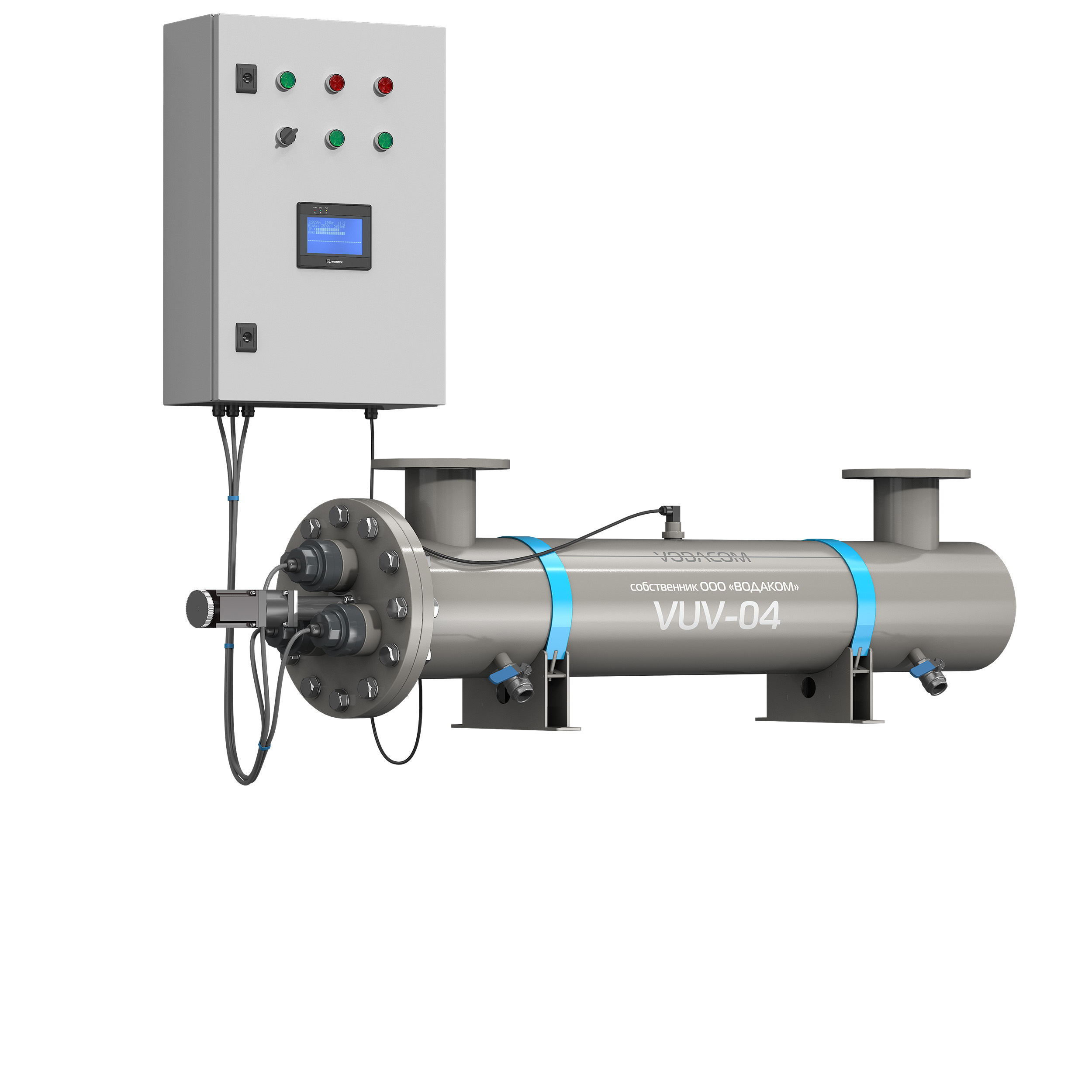

Ультрафиолетовый стерилизатор "ВОДАКОМ-ЛУЧ-3" ("ЛУЧ-3-300", "ЛУЧ-3-300-C", "ЛУЧ-3-500", "ЛУЧ-3-500-C"), P=900, 1500

Name: Ультрафиолетовый стерилизатор "ВОДАКОМ-ЛУЧ-3" ("ЛУЧ-3-300", "ЛУЧ-3-300-C", "ЛУЧ-3-500", "ЛУЧ-3-500-C"), P=900, 1500
Brand: ВОДАКОМ

Обновлено в 2025 году

Описание

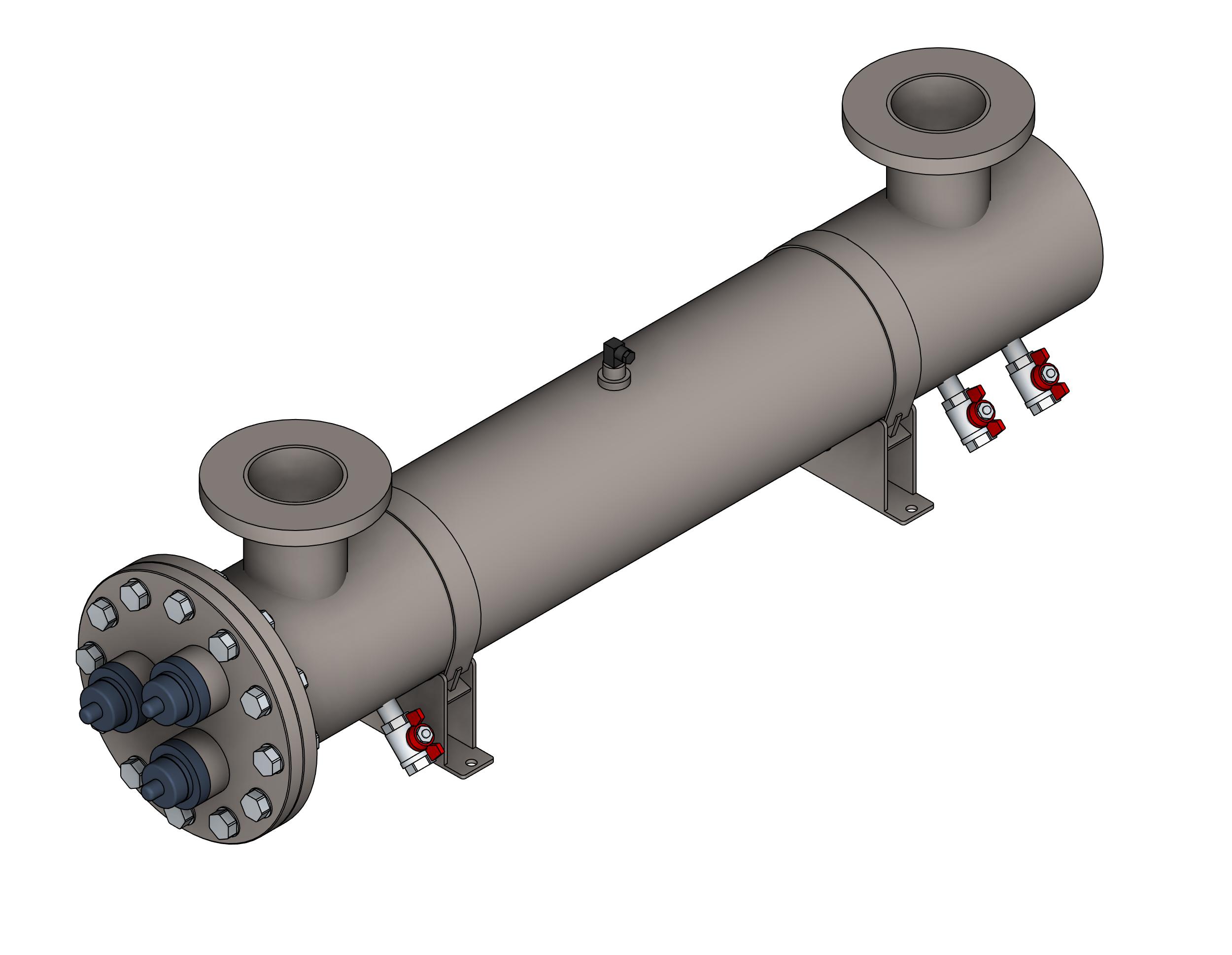

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK и параметрами от производителя. В каталоге представлена ведомость по Форме 1 ГОСТ и заказные спецификации. BIM-каталог содержит модели оборудования ультрафиолетовых стерилизаторов ЛУЧ-1 (P300, P500) и ЛУЧ-3 (P900, P1500) компании ВОДАКОМ. Модели оборудования состоят из загружаемых семейств категорий "Оборудование". Ультрафиолетовый стерилизатор ВОДАКОМ ЛУЧ-3 (P900, P1500).

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	VD_ТехнологииОчисткиВоды_Оборудование_ВОДАКОМ_УФ-ЛУЧ-1-3_P300-1500.rvt	9.4 MB	Revit 2019
rfa	VD_Стерилизатор_Ультрафиолетовый_ЛУЧ-3_ВОДАКОМ_P900-1500.rfa	1.5 MB	Revit 2019
zip	VD_Фирменные шрифты_ВОДАКОМ.zip	110 KB	—
pdf	VD_Инструкция по работе с моделями VODACOM.pdf	1.2 MB	—
txt	VD_ФОП.txt	6 KB	—

Типоразмеры (4)

Наименование	Марка ADSK Марка	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	VD_P_Мощность ламп	VD_Q_Питьевая вода_Расход в сутки	VD_Q_Питьевая вода_Расход в час	VD_Q_Стоки после очистки_Расход в сутки	VD_Q_Стоки после очистки_Расход в час	С-химическая
ЛУЧ-3-300	ЛУЧ-3-300	Ультрафиолетовый стерилизатор "ВОДАКОМ-ЛУЧ-3-300"	УФ стерилизатор "ВОДАКОМ-ЛУЧ-3-300"	900	2520	100	960	40	False
ЛУЧ-3-300-С	ЛУЧ-3-300-С	Ультрафиолетовый стерилизатор "ВОДАКОМ-ЛУЧ-3-300-С"	УФ стерилизатор "ВОДАКОМ-ЛУЧ-3-300-С"	900	2520	100	960	40	True
ЛУЧ-3-500	ЛУЧ-3-500	Ультрафиолетовый стерилизатор "ВОДАКОМ-ЛУЧ-3-500"	УФ стерилизатор "ВОДАКОМ-ЛУЧ-3-500"	1500	4200	150	1650	65	False
ЛУЧ-3-500-С	ЛУЧ-3-500-С	Ультрафиолетовый стерилизатор "ВОДАКОМ-ЛУЧ-3-500-С"	УФ стерилизатор "ВОДАКОМ-ЛУЧ-3-500-С"	1500	4200	150	1650	65	True

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Оборудование для очистки и перекачки сточных вод
Материалы	Нержавеющая сталь, Прочее, Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	420 mm
Ширина	219 mm
Длина	1400 mm
Вес	120000 g
Общие характеристики
Группирование ADSK Группирование	Ультрафиолетовые стерилизаторы ЛУЧ
Количество ADSK Количество	1
Масса ADSK Масса	120
Масса Текст ADSK Масса Текст	120
Единица измерения ADSK_Единица измерения	шт.
