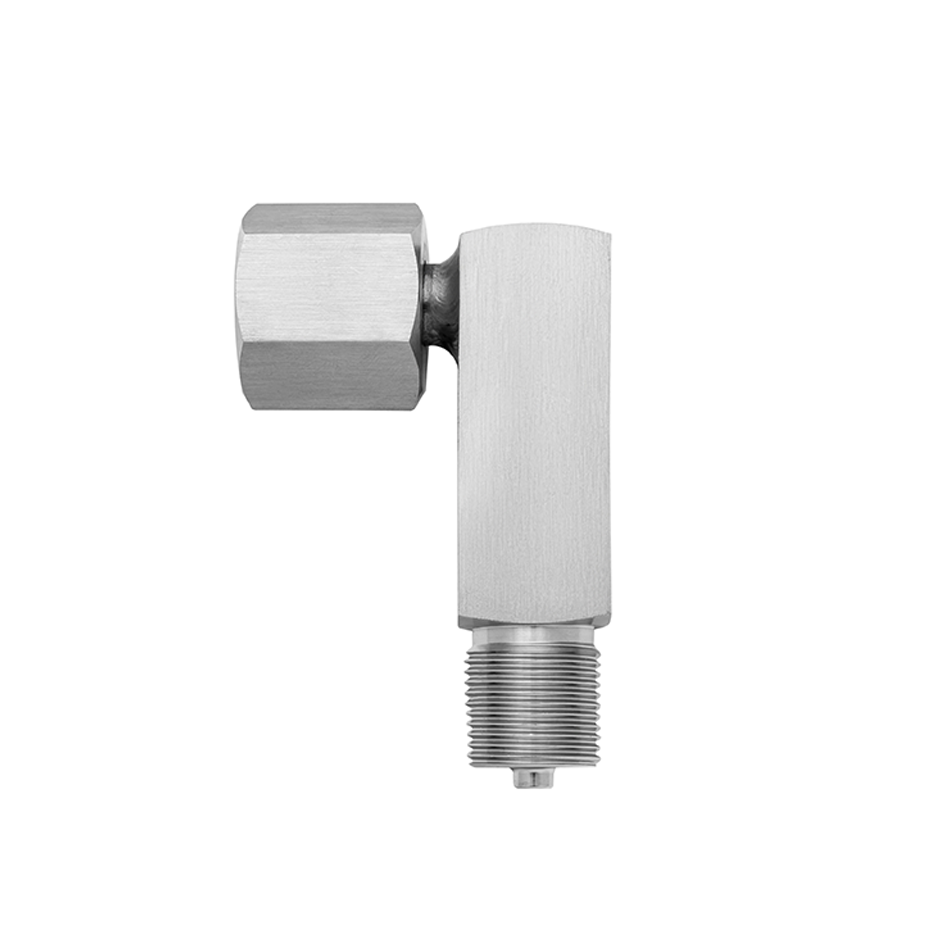

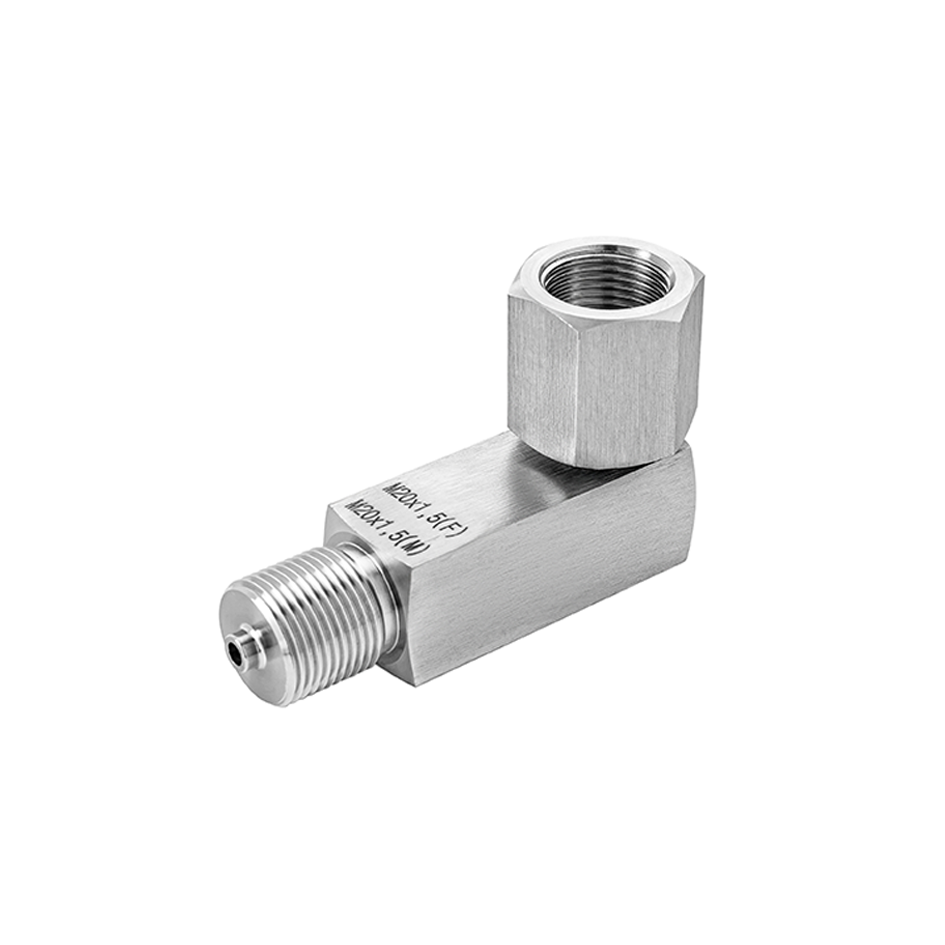

Угловые коннекторы
Обновлено 6 часов назадОписание
Предназначены для удобства монтажа, работы и считывания данных измерительных приборов (таких как манометры, датчики давления и т.д.) в системах с ограниченным пространством, позволяя изменить направление узла отбора.
Максимальное рабочее давление, МПа
60
Резьба присоединения к прибору
Внутренняя: G½, M20x1,5 или NPT½
Резьба присоединения к процессу
Наружная: G½, M20x1,5 или NPT½
Материал
Нержавеющая сталь 08Х18Н10
Максимальный вес, кг
0,37
Техническая документация
ТУ 4218-001-4719015564-2015
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| stp | РОСМА_Угловой_коннектор.stp | 99 KB | — |
Технические характеристики
