Конвектор встраиваемый в пол с принудительной конвекцией ВКВ.150.300.L.4ТГ.24В шириной 300 мм высотой 150 мм

Name: Конвектор встраиваемый в пол с принудительной конвекцией ВКВ.150.300.L.4ТГ.24В шириной 300 мм высотой 150 мм
Brand: VITRON

Обновлено в 2023 году

Описание

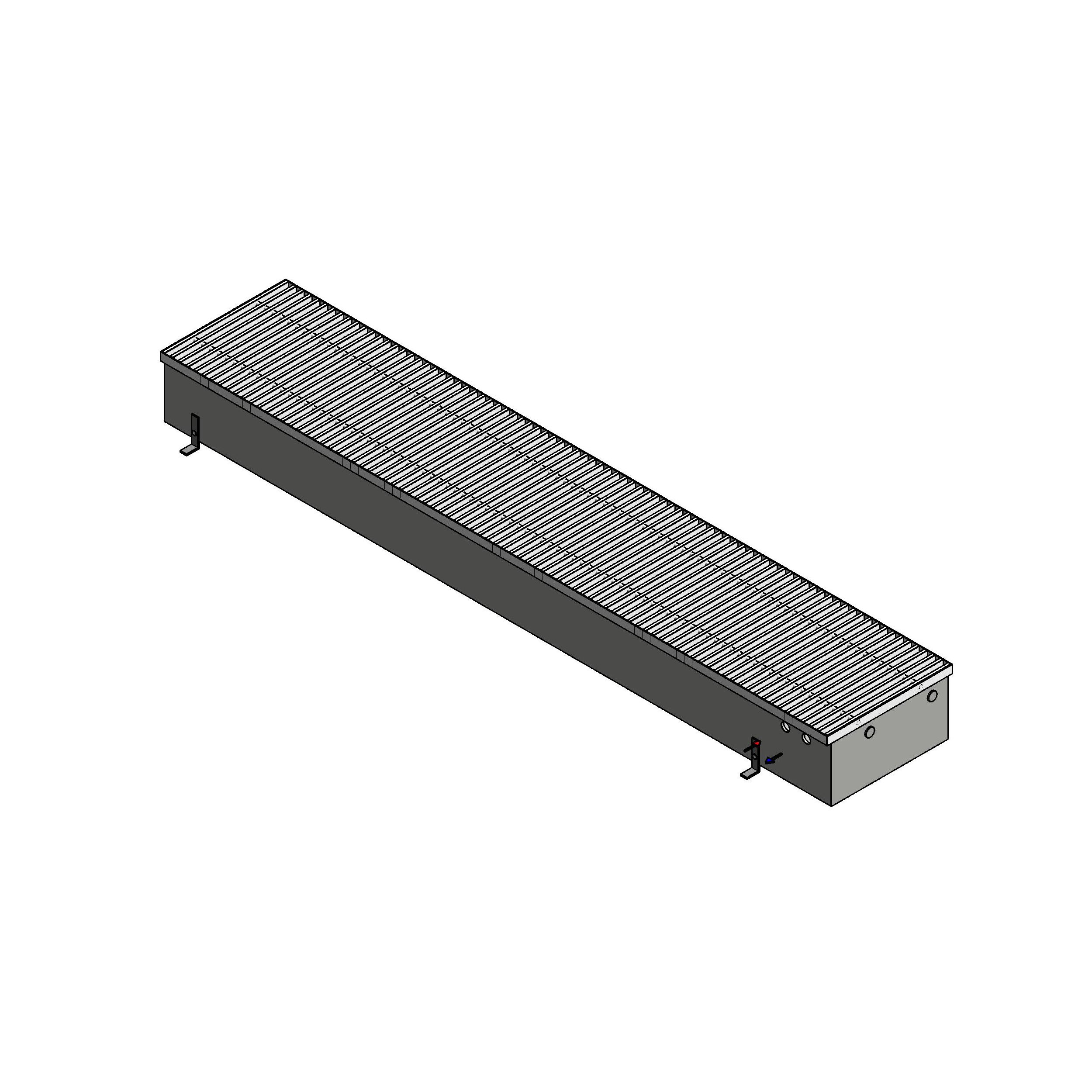

Конвектор встраиваемый в пол с принудительной конвекцией. Версия Autodesk Revit 2017. Семейство выполнено в трех уровнях детализации с УГО в плане по ГОСТ 21.205-2016. Модель разработаны с применением ФОП ADSK 2017. Имеется спецификация по ГОСТ

Файлы для скачивания

Формат	Файл	Размер	Версия
ifc	vkv.150.300.1600.4tg.24v.ifc	345 KB	IFC2X3
rfa	bimlib_konvektor_vstraivaemyyvpolsprinuditelnoykonvekciey_vkv150_24v_vitron.rfa	1.4 MB	Revit 2017
pdf	vitron_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—
rvt	bimlib_konvektory_napolnyevstraivaemyevpol_vitron.rvt	119.1 MB	Revit 2017

Типоразмеры (5)

Наименование	Обозначение ADSK Обозначение	VIT_Тепловая мощность на 1 м	Количество труб теплообменника	Коэффициент n	Теплообменник Горизонтальный
Конвектор_Шириной 200мм	ВКВ.150.200	551 Вт	2	1.35	True
Конвектор_Шириной 260мм	ВКВ.150.260	916 Вт	4	1.32	True
Конвектор_Шириной 300мм	ВКВ.150.300	949 Вт	4	1.3	True
Конвектор_Шириной 360мм	ВКВ.150.360	1154 Вт	8	1.28	True
Конвектор_Шириной 160мм	ВКВ.150.160	438 Вт	2	1.4	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Алюминий, Медь, Сталь с порошковым покрытием
Размеры
Высота	150 mm
Ширина	300 mm
Общие характеристики
1	1
2	2
3	3
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Вилма / VITRON
