Водонагреватель электрического нагрева GOPPO ЭВА Урал-400л-10бар-9кВт

Name: Водонагреватель электрического нагрева GOPPO ЭВА Урал-400л-10бар-9кВт
Brand: Goppo

Обновлено в 2025 году

Описание

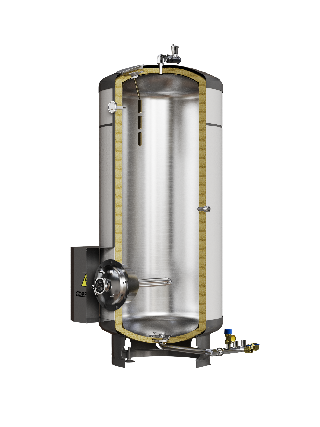

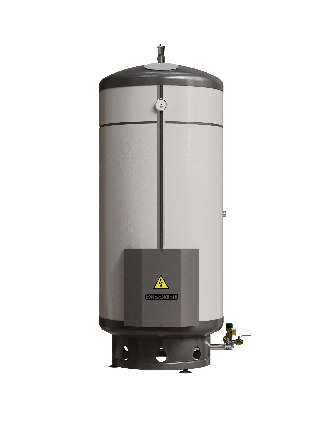

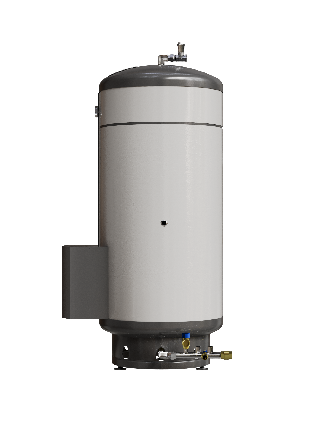

Bim модель накопительного напольного водонагревателя электрического нагрева GOPPO ЭВА Урал-400л литров
Версия Revit 2017.

Водонагреватель электрического нагрева GOPPO предназначен для автономного и/или резервного горячего водоснабжения школ, детских садов, больниц, поликлиник, гостиниц, ресторанов, торговых центров, фитнес центров, спортивных комплексов, ФОКС, пищевых производств, фармацевтических производств, душевых производственных предприятий, многоквартирных домов, административных зданий. Нагрев воды осуществляется электрическими ТЭНами.

Стандартная комплектация водонагревателя ЭВА Урал-400 литров включает:
• рабочее давление 1.0 МПа (10 bar). По заказу можно изготовить на рабочее давление 6 бар, 16бар, 20бар, 25 бар;
• объём 400 литров;
• материал изготовления корпуса пищевая нержавеющая сталь AISI304 ;
• блок ТЭНов на 9 кВт. По заказу можно изменить мощность 6кВт, 12кВт, 15кВт;
• теплоизоляция из пожаробезопасной минеральной ваты толщиной 50мм, класс горючести "НГ";
• кожух из оцинкованной стали с полимерным покрытием;
• люк ревизионный Ду140мм;
• цепной магниевый анод пассивный;
• патрубок входа ХВ/слив - G1" (снизу по центру, с выводом за габарит опор). Направление патрубка можно изменять при монтаже в удобную сторону, соединение подвижное;
• патрубок выхода ГВ/сброса воздуха - G1" (вверху по центру). Направление патрубка можно изменять при монтаже в удобную сторону, соединение подвижное;
• патрубок рециркуляции ГВС - G1" (сбоку);
• патрубок датчика КИП - внут. резьба G 1/2";
• термометр 0...120°С

ООО "ГОППО" - Российский производитель промышленных водонагревателей и баков аккумуляторов от 200 литров до 11.000 литров, мощностью от 3кВт до 500кВт, на рабочее давление от 6бар до 25 бар. Осуществляем поставки водонагревателей на экспорт Казахстан, Белорусь, Армения, Узбекистан, Египет, Ирак, Катар, Кувейт, Саудовская Аравия, Сирия, ОАЭ. Оказываем помощь проектировщикам в подборе оптимального объема и мощности водонагревателей. Расчет оптимального объема водонагревателя рассчитываем согласно СП 30.13330.2020. За консультацией обращайтесь: +7-812-602-76-24 или почта zakaz+5@goppo.ru, https://goppo.ru

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	GOPPO_BKN-E_BKN_EVA_R17_(v25.01).rvt	87.2 MB	Revit 2017
rfa	GOPPO_EVA_(25.01).rfa	2.4 MB	Revit 2017
pdf	goppo_bkn-e_ural-400_chertej.pdf	276 KB	—
pdf	goppo_instrukciya_po_rabote_s_modelyu.pdf	4.2 MB	—
pdf	goppo_eva_200-500_teh.pasport.pdf	5.6 MB	—
ifc	goppo_eva_ural-400.ifc	1.4 MB	IFC2X3

Типоразмеры (26)

Наименование	Масса ADSK Масса	KA	MA	Группа вход	Группа выход	Масса с водой кг	Тип изделия
26_ЭВА Байкал-11000	714.4	90.00° deg	0.00° deg	Входная группа : Фланец Ду65	Выходная группа : Фланец Ду65	12400	26
25_ЭВА Байкал-8500	1217.8	90.00° deg	0.00° deg	Входная группа : Фланец Ду65	Выходная группа : Фланец Ду65	9700	25
24_ЭВА Ладога-7000	934.4	90.00° deg	0.00° deg	Входная группа : Фланец Ду65	Выходная группа : Фланец Ду65	7920	24
23_ЭВА Ладога-5000	714.4	90.00° deg	0.00° deg	Входная группа : Фланец Ду65	Выходная группа : Фланец Ду65	5700	23
22_ЭВА Обь-5000	700.2	90.00° deg	0.00° deg	Входная группа : Фланец Ду65	Выходная группа : Фланец Ду65	5690	22

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Размеры
Высота	1830 mm
Ширина	730 mm
Длина	900 mm
Вес	83000 g
Диаметр	700 mm
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО ГОППО (Россия)
Наименование краткое ADSK_Наименование краткое	ЭВА
Описание компании	Российский производитель промышленных водонагревателей и баков аккумуляторов от 200 литров до 11.000 литров, мощностью от 3кВт до 500кВт, на рабочее давление от 6бар до 25 бар. Оказываем помощь проектировщикам в подборе оптимального объема и мощности водонагревателей. Расчет оптимального объема водонагревателя рассчитываем согласно СП 30.13330.2020. За консультацией обращайтесь: +7(812)602-76-24 или почта zakaz+5@goppo.ru, https://goppo.ru
