Вставка для монтажа и поверки теплосчетчика «Пульсар» Ду15-200

Name: Вставка для монтажа и поверки теплосчетчика «Пульсар» Ду15-200
Brand: ТЕПЛОВОДОХРАН

Обновлено в 2025 году

Описание

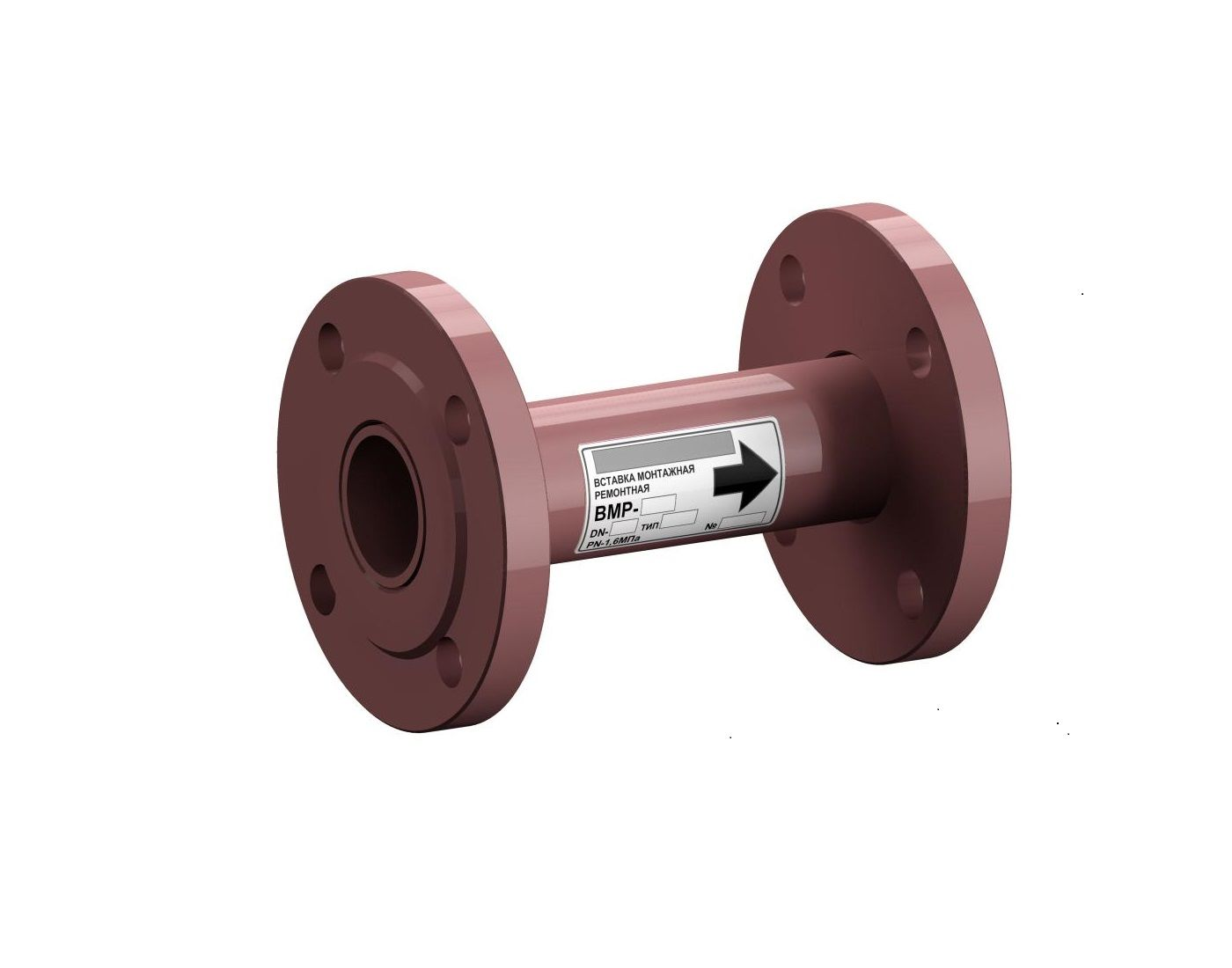

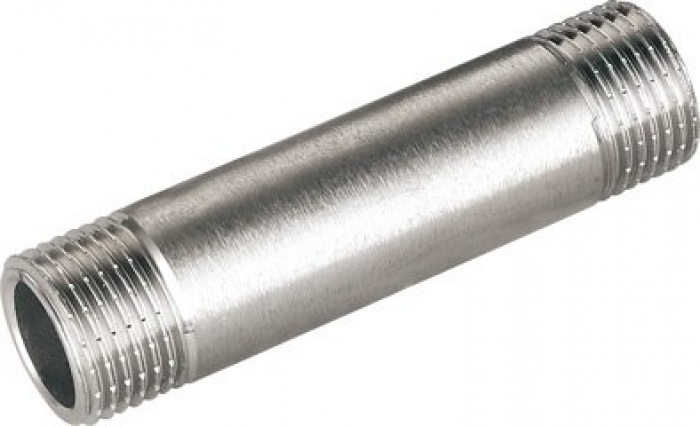

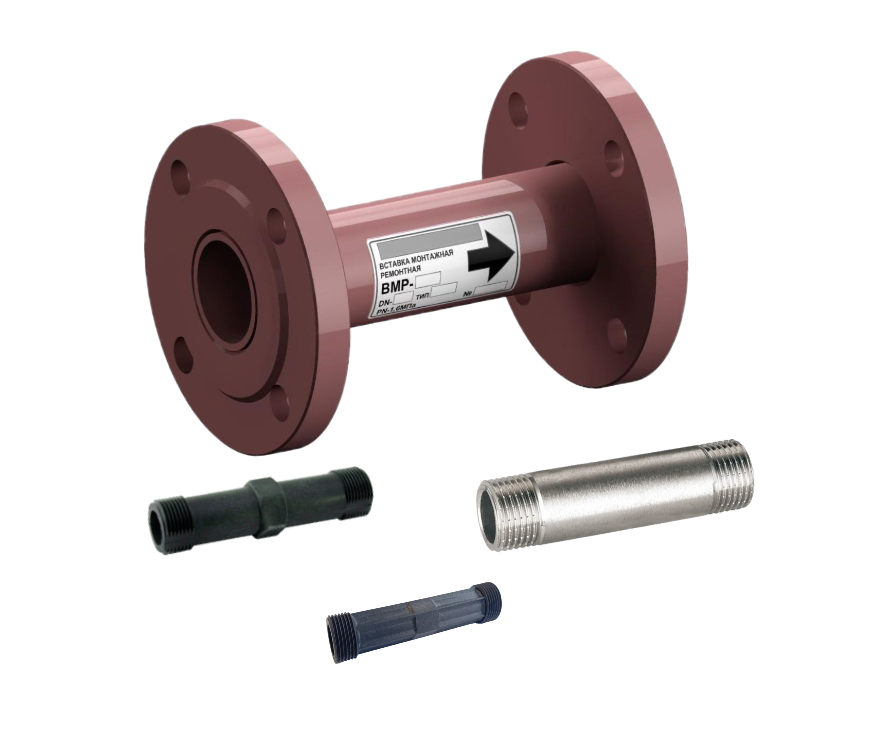

Монтажная вставка представляет собой трубчатый элемент с присоединительной резьбой или с фланцевыми соединениями на концах. Изготавливается фланцевая монтажная вставка из прочного, устойчивого к механическому воздействию материала. А монтажные вставки с присоединительной резьбой бывают как металлическими так и пластиковыми. Обеспечивает соединение трубопровода (подающего и обратного) в период:
— введения теплосетей в эксплуатацию (после монтажа или ремонта) до момента установки теплосчетчика;
— снятия теплосчетчика для проведения поверки;
— выполнения профилактических работ;
— демонтажа теплосчетчика для диагностики и устранения неполадок.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	vstavki-dlya-montazha-i-proverki-teploschetchika-d.rfa	496 KB	Revit 2019
pdf	teplovodohran_instrukciyaporabotesmodelyu.pdf	1.7 MB	—

Типоразмеры (15)

Наименование	Наименование ADSK Наименование	bt Масса	Видимость 1	Материал	Материал изделия	Присоединение	Фланцы
Вставка для монтажа и поверки теплосчетчика ДУ20	Вставка для монтажа и поверки теплосчетчика ДУ20	0.44	False	Сталь	Ст20 ГОСТ 8733-74	G1	False
Вставка для монтажа и поверки теплосчетчика ДУ25	Вставка для монтажа и поверки теплосчетчика ДУ25	0.88	False	Сталь	Ст20 ГОСТ 8733-74	G1-1/4	False
Вставка для монтажа и поверки теплосчетчика ДУ32	Вставка для монтажа и поверки теплосчетчика ДУ32	1.1	False	Сталь	Ст20 ГОСТ 8733-74	G1-1/2	False

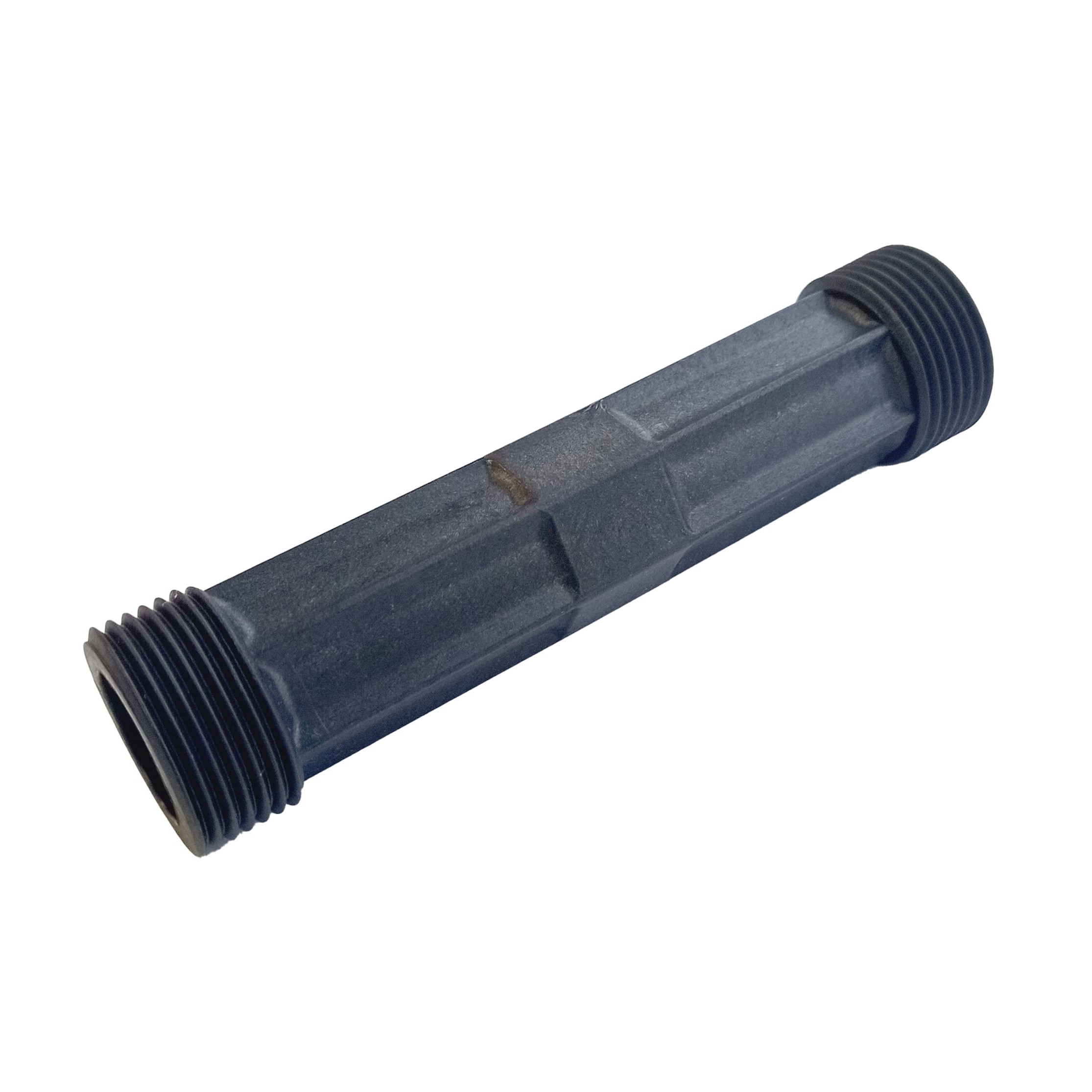

Вставка пластиковая технологическая «Пульсар» ДУ15 L110	Вставка пластиковая технологическая «Пульсар» ДУ15	0.04	True	Пластмасса, непрозрачная, черная	полиамид	резьбовое	False
Вставка для монтажа и поверки теплосчетчика ДУ40	Вставка для монтажа и поверки теплосчетчика ДУ40	2.01	False	Сталь	Ст20 ГОСТ 8733-74	G2	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Трубные узлы
Материалы	Сталь, Латунь
Сайт производителя	Перейти
Инструкция	Перейти
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Пульсар
Описание	Монтажная вставка изготавливается из высококачественного материала, отличается устойчивостью к разным режимам температуры и давления. Обеспечивает высокую надежность и герметичность соединений, быстрый монтаж теплосчетчика как в горизонтальном, так и в вертикальном положении. Используется в трубах с диметром условного прохода 20 миллиметров. Данный элемент представляет собой трубку с резьбой на концах. Вставка необходима для соединения трубопровода (подающего или «обратки») при демонтаже теплосчетчика Ду20 с целью: - диагностики оборудования - выполнения ремонтных работ, замены деталей - устранения последствий механического воздействия - выполнения профилактического обслуживания
