ЯРП КЭАЗ
Обновлено в 2019 годуОписание

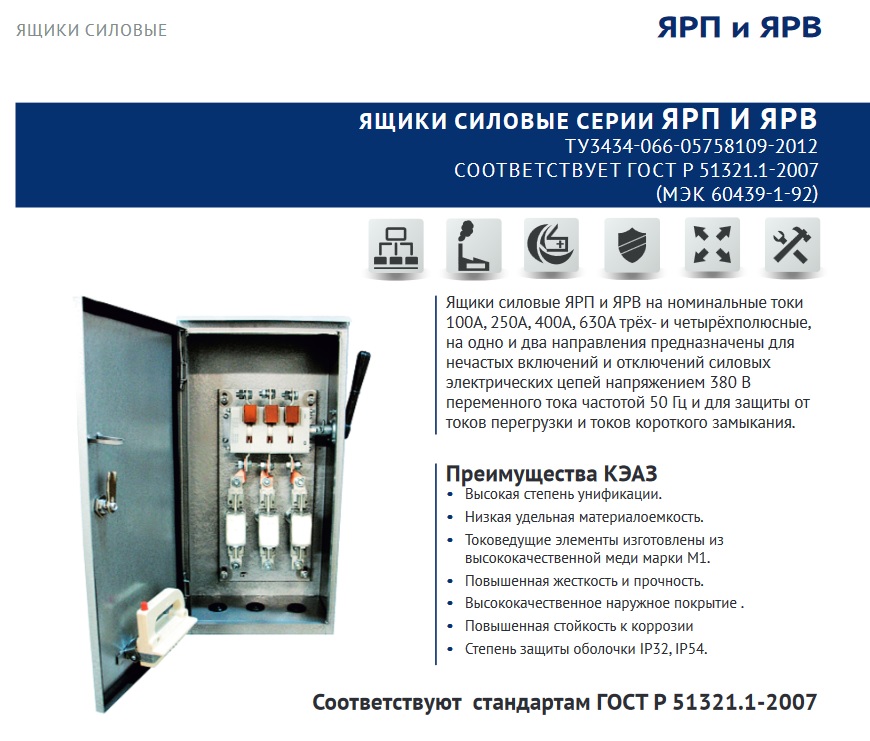

Ящики силовые на токи от 100А до 630А
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | yarp100-630a.rfa | 16.2 MB | Revit 2019 |

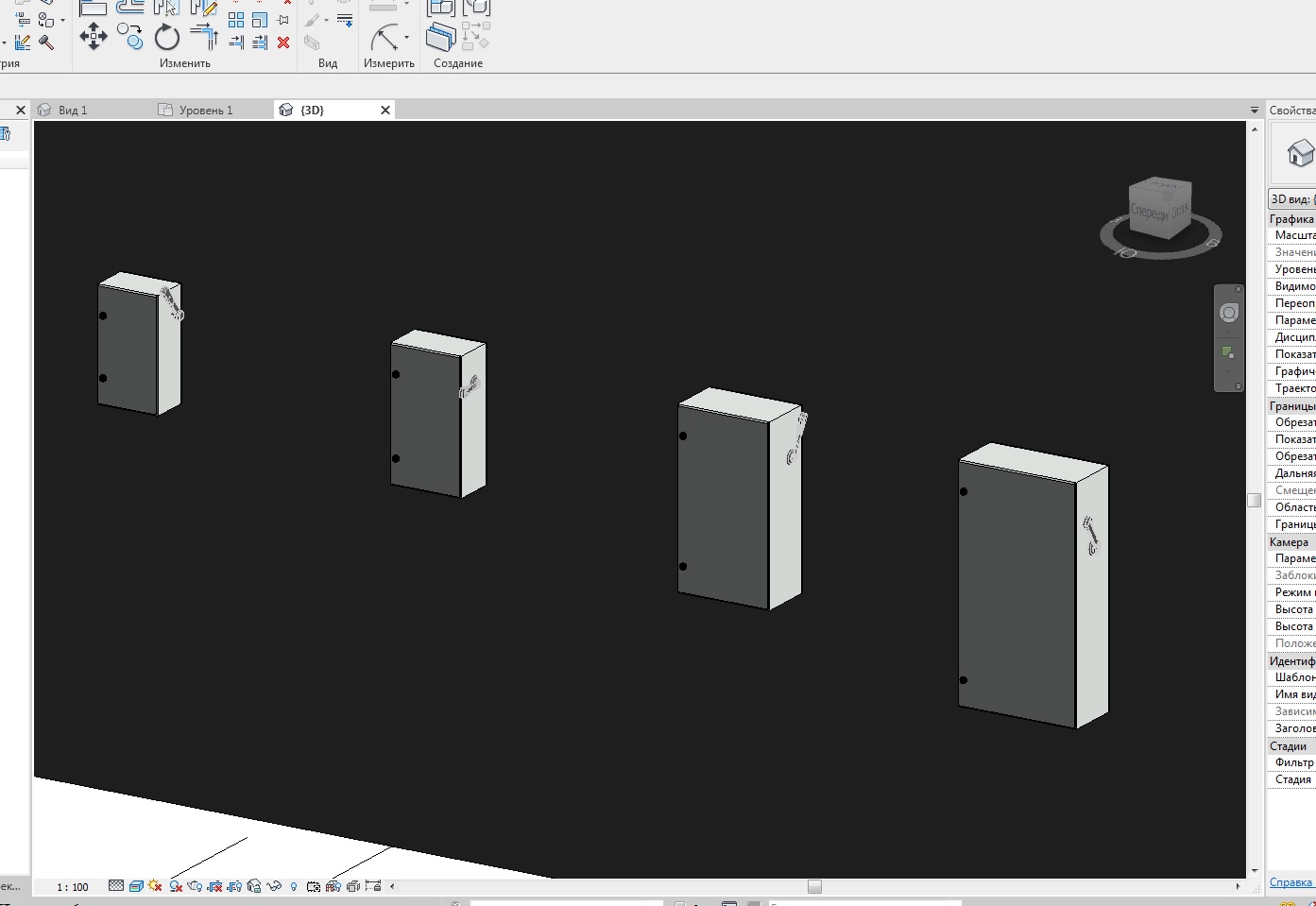

Типоразмеры (4)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Количество модулей в щите ADSK_Количество модулей в щите | Количество фаз ADSK_Количество фаз | Марка вводного АВ ADSK_Марка вводного АВ | Ток номинальный ADSK_Ток номинальный | Активные наконечники | ВР32-31 | ВР32-35 | ВР32-37 | ВР32-39 | ППН-33 | ППН-35 | ППН-37 | ППН-39 | Типоразмер |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЯРП 11М-391 | ЯРП11М-391-630А-IP54-УХЛ1 | 19 | 19 | Силовой ящик с предохранителями и выключателем на ном.ток 630 А | 144391 | 3 | 1 | ППН-39 | 0 | True | False | False | False | True | False | False | False | True | 3D_ЯРП : ЯРП 11М-391 |
| ЯРП 11М-371 | ЯРВ-37-400А-IP54-УХЛ1 | 17.5 | 17.5 | Силовой ящик с предохранителями и выключателем на ном.ток 400 А | 222715 | 0 | 1 | ППН-37 | 0 | False | False | False | True | False | False | False | True | False | 3D_ЯРП : ЯРП 11М-371 |
| ЯРП 11М-351 | ЯРВ-351-250А-IP54-УХЛ1 | 8.9 | 8.9 | Силовой ящик с предохранителями и выключателем на ном.ток 250 А | 228587 | 0 | 1 | ППН-35 | 0 | False | False | True | False | False | False | True | False | False | 3D_ЯРП : ЯРП 11М-351 |
| ЯРП 11М-311 | ЯРВ-31-100А-IP54-УХЛ1 | 7.8 | 7.8 | Силовой ящик с предохранителями и выключателем на ном.ток 100 А | 120092 | 0 | 3 | ППН-33 | 100 | False | True | False | False | False | True | False | False | False | 3D_ЯРП : ЯРП 11М-311 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Шкафы и боксы |
| Материалы | Сталь с порошковым покрытием |
| Каталог | Перейти |
| Инструкция | Перейти |
| Размеры | |
| Высота | 470 mm |
| Ширина | 180 mm |
| Длина | 250 mm |
| Вес | 12 g |
| Общие характеристики | |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | КЕАЗ |
| Степень защиты ADSK_Степень защиты | IP54 |
| Ток уставки ADSK_Ток уставки | 0 |
