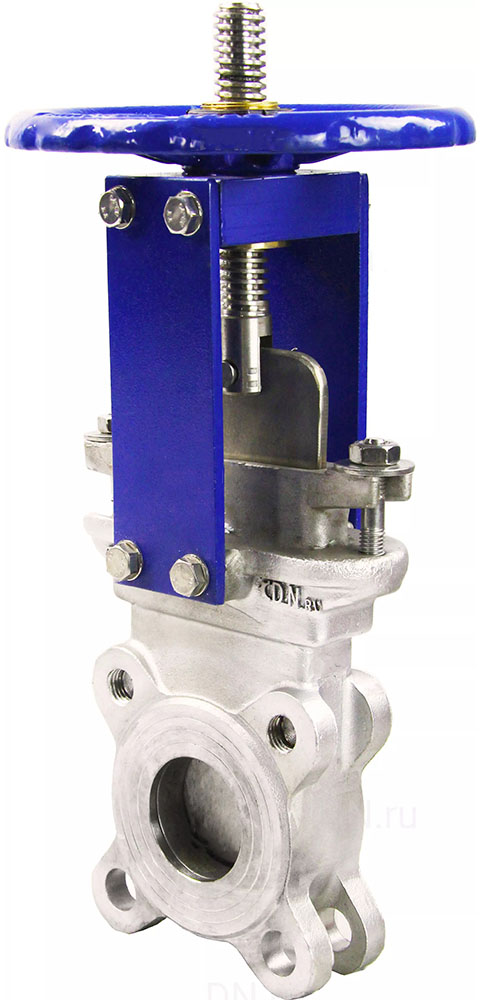

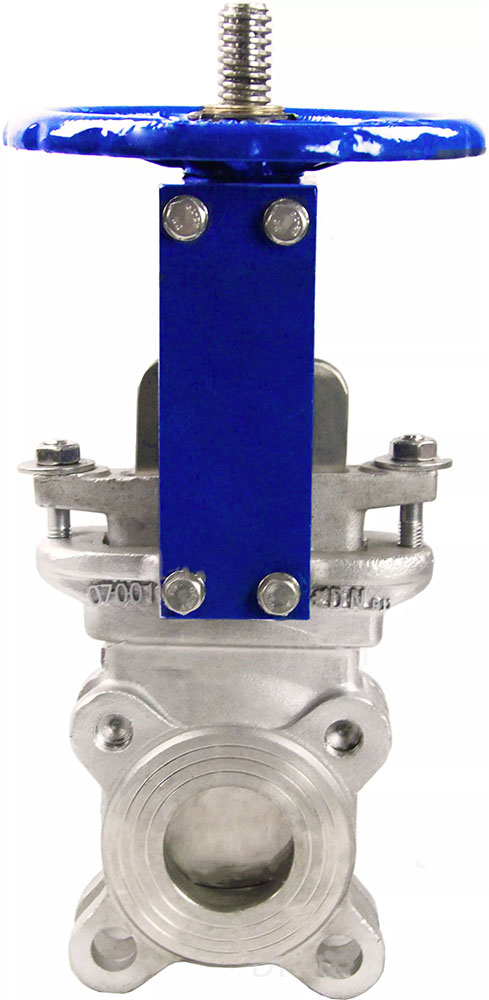

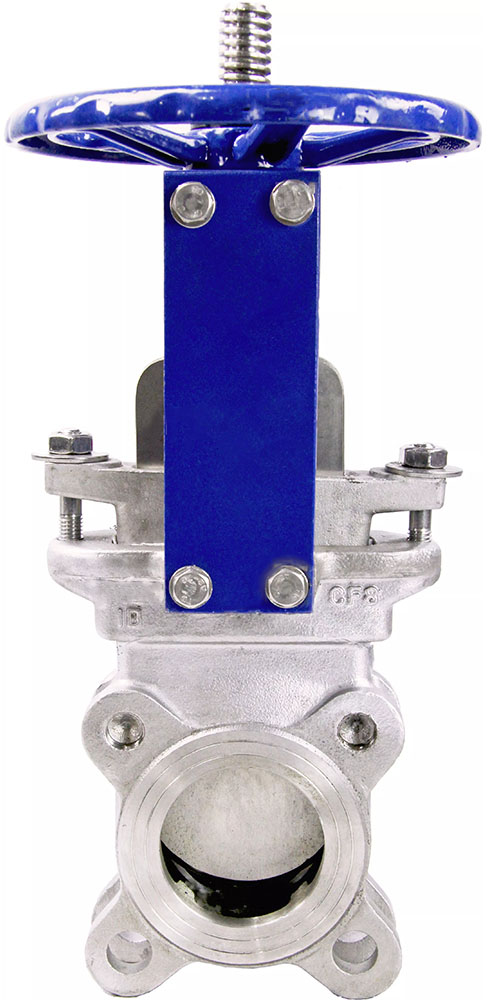

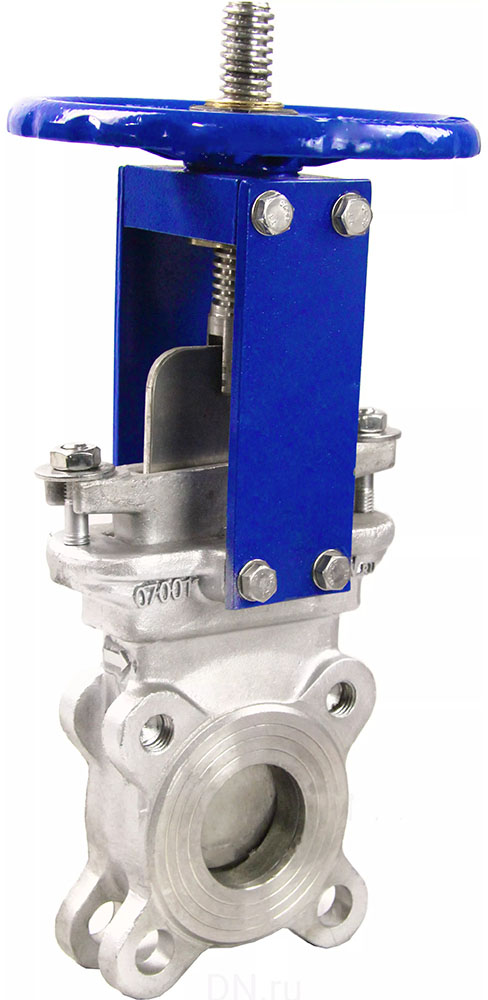

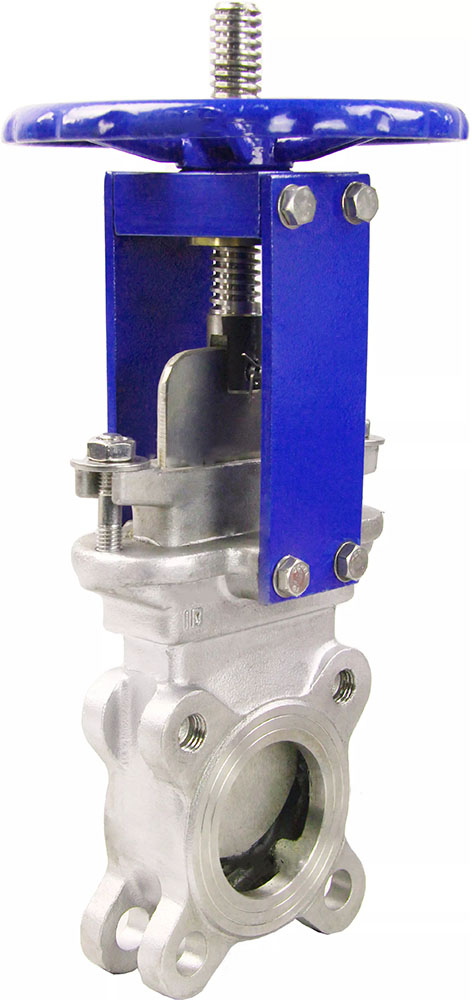

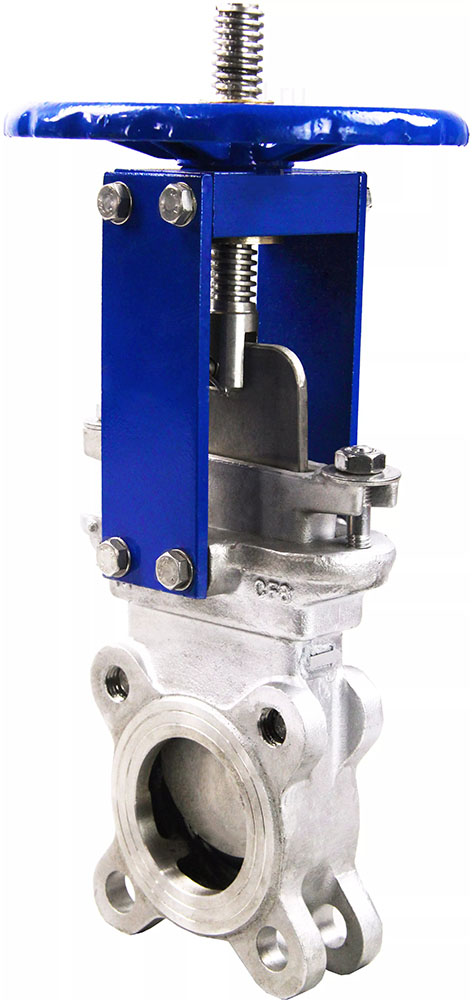

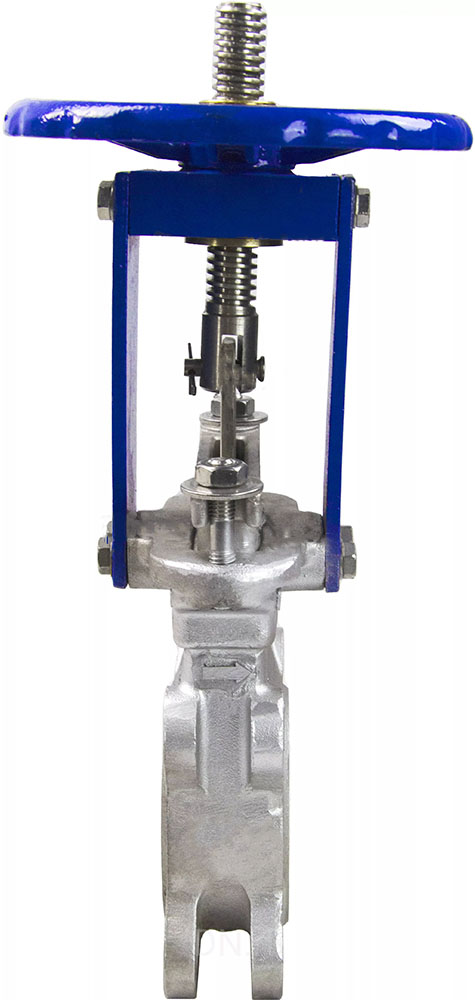

Задвижка шиберная DN.ru GVKR3131M-1W-Fb-S Ду50 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ (D040-07233)

Name: Задвижка шиберная DN.ru GVKR3131M-1W-Fb-S Ду50 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ (D040-07233)
Brand: DN.ru

Обновлено 4 месяца назад

Описание

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Файлы для скачивания

Формат	Файл	Размер	Версия
dwg	dn50_3d_dwg.dwg	1.4 MB	AutoCAD 2018+
stp	dn50_3d_step.stp	1.3 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Размеры
Высота	340 mm
Ширина	180 mm
Длина	180 mm
Вес	6000 g
Диаметр	50 mm
